Как подключить несколько светодиодных лент к одному блоку питания

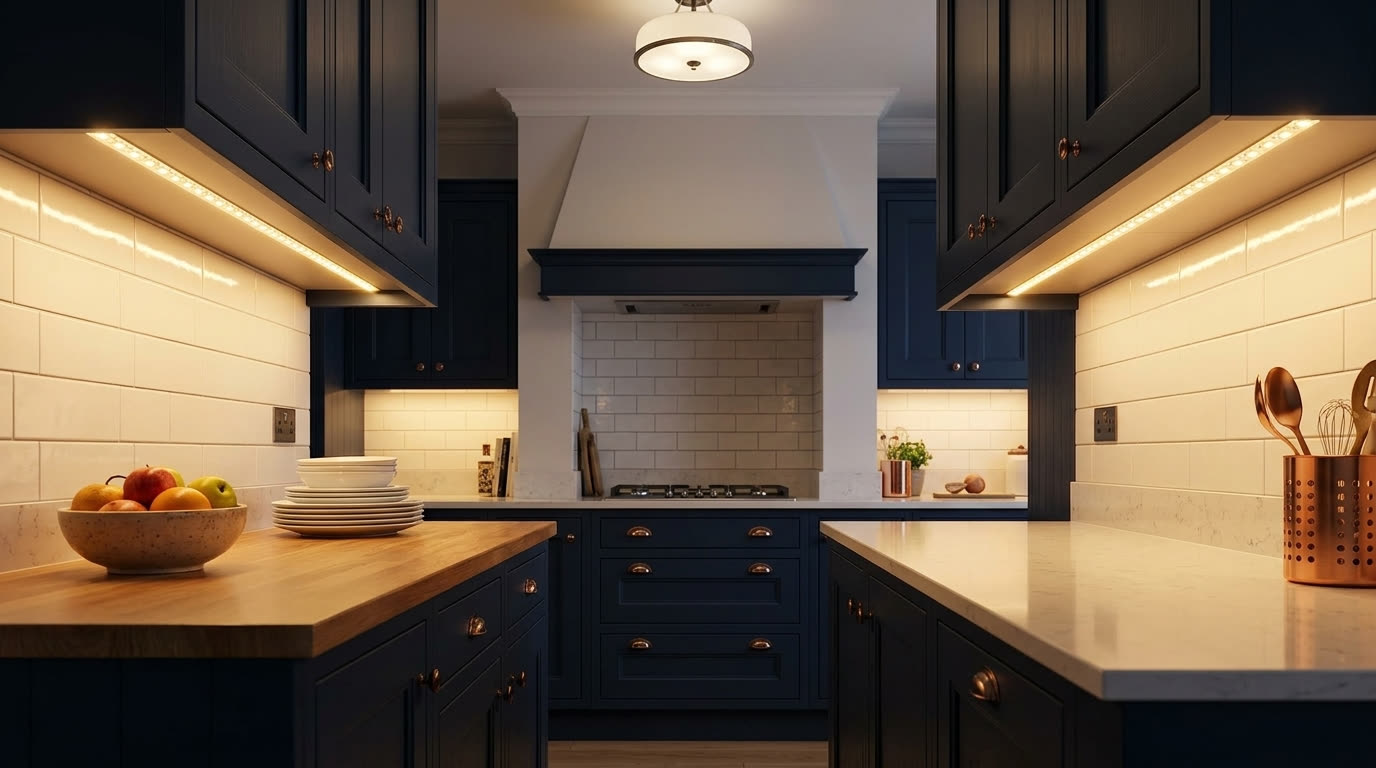

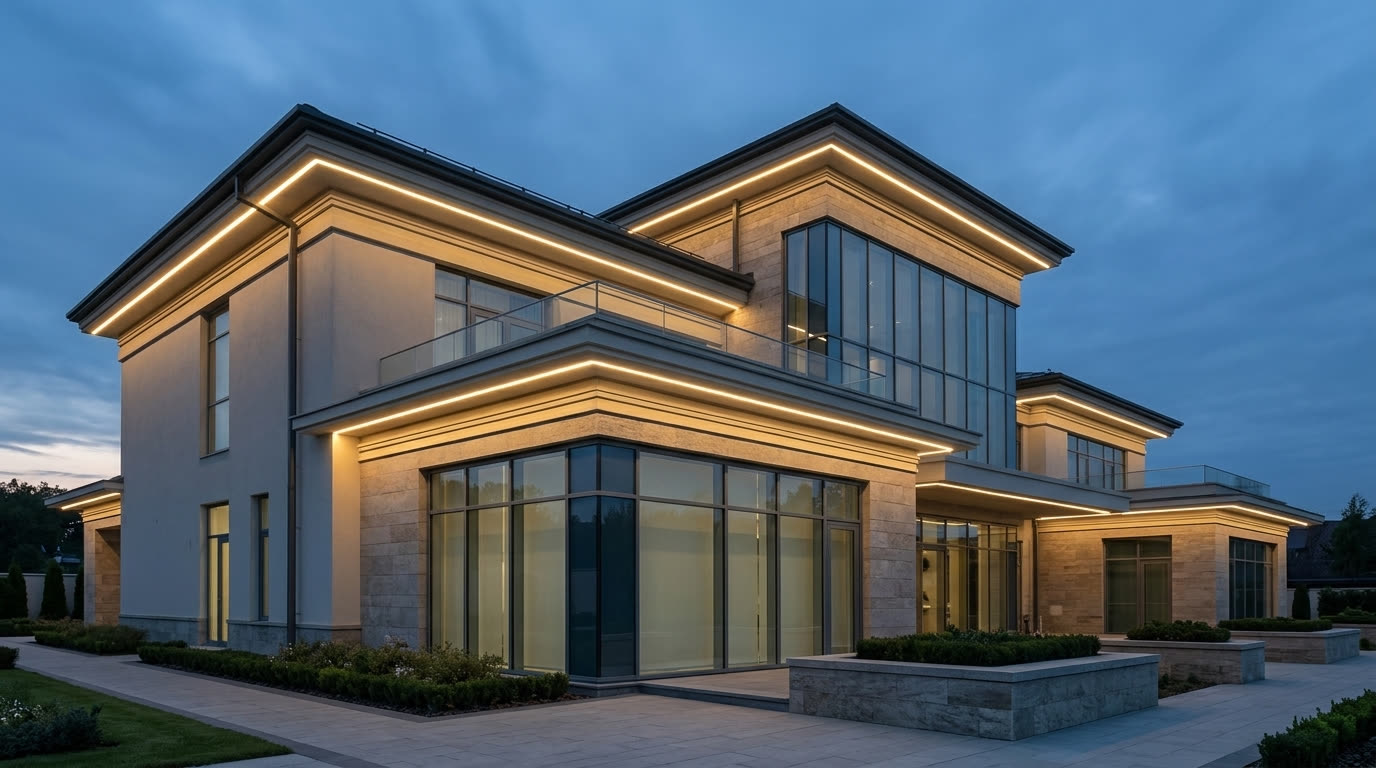

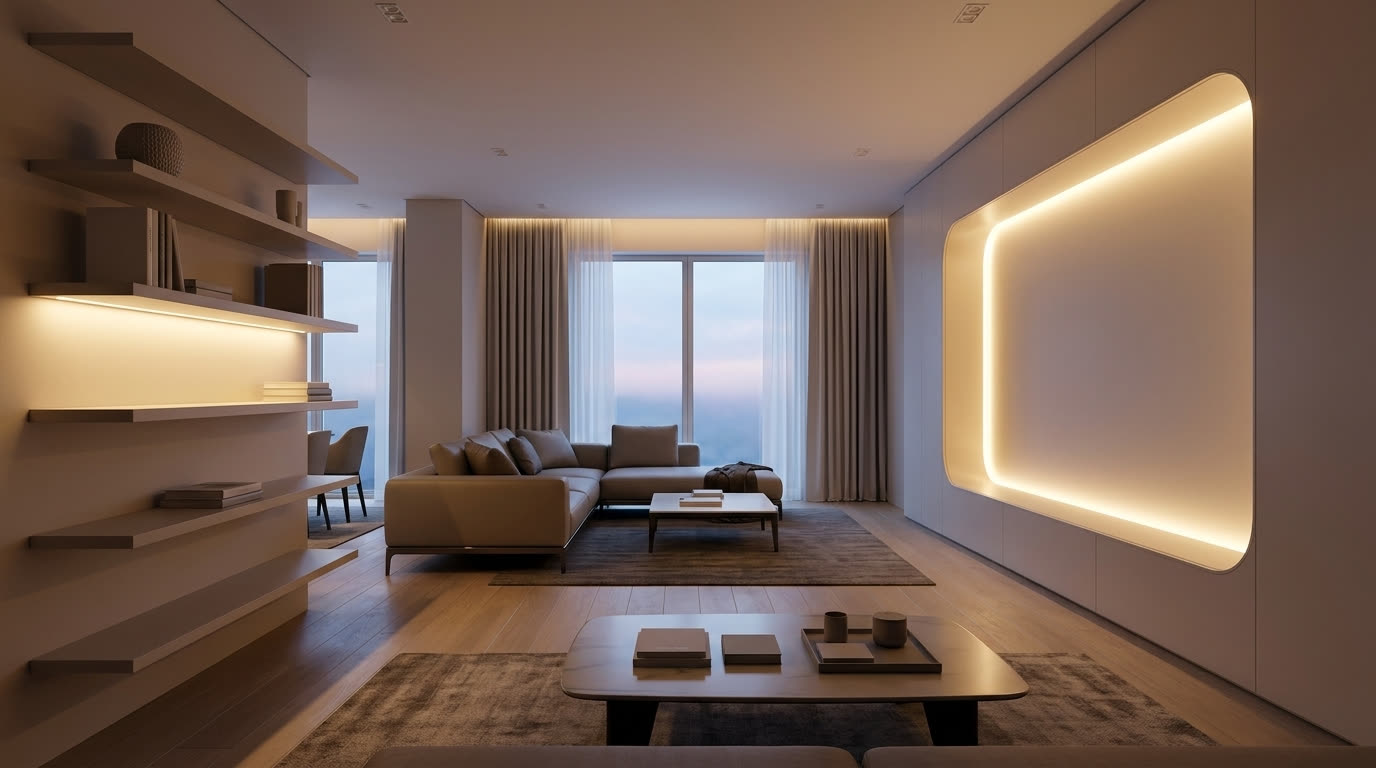

Раньше подсветку делали одним куском — размотал ленту, отрезал по длине полки или карниза, подключил и забыл. Сейчас сценарии сложнее: в одной кухне светится и низ шкафов, и верх, в гостиной — ниша с одной стороны и полка с другой, на фасаде — несколько отдельных линий карниза. Тянуть к каждому куску свой блок питания неудобно и часто избыточно: розетки не хватает, штробить лишний раз не хочется, да и цена вопроса растёт. Отсюда закономерный вопрос: можно ли запитать несколько разных участков ленты от одного источника. Ниже — как это работает технически и на чём чаще всего ошибаются в расчёте.

Можно ли подключить несколько лент к одному блоку питания

Да, можно, и это стандартная практика: один источник спокойно тянет два-три отдельных отрезка ленты, если они рассчитаны на одинаковое напряжение и суммарная нагрузка не превышает мощность блока с запасом. Отрезки подключаются не друг за другом, а параллельно — каждый напрямую к плюсовой и минусовой клемме.

Главное здесь — именно параллельно. Последовательное соединение (когда провод идёт от конца одного отрезка к началу следующего) для ленты не годится: падение напряжения на проводах и на самой ленте складывается, и второй-третий кусок будет светить заметно тусклее первого, а на глаз поначалу это может быть незаметно, потому что зрение адаптируется к неравномерности. Правильная схема — от блока питания расходятся два и больше отдельных проводных «луча», и каждый луч идёт к своему отрезку ленты.

Как посчитать суммарную мощность

Мощность считается просто: берёте мощность на метр каждой ленты, умножаете на длину отрезка, складываете все куски и добавляете 20–25% запаса — блок питания не должен работать на пределе своих возможностей постоянно, это сокращает ему жизнь и повышает риск перегрева.

Например, для кухни часто нужны два отрезка: 3 метра под верхними шкафами и 4 метра над рабочей зоной, лента SMD5050 с потреблением 14,4 Вт на метр. Итого 7 метров, это 100,8 Вт по факту. С запасом 20% получаем около 121 Вт — под такую нагрузку подходит блок питания 150 Вт, у него ещё остаётся резерв около 2 метров такой ленты, если позже решите что-то добавить.

Если участков три и они длиннее — например, три отрезка по 4 метра адресной ленты WS2815 с потреблением 18 Вт/м, — суммарная мощность уже 216 Вт, и с запасом это больше 250 Вт. Тут 150-ваттный блок не потянет, нужен вариант помощнее — блок питания 300 Вт или, если проект совсем крупный, блок на 600 Вт. Экономить на этом шаге не стоит: недогруженный блок работает холоднее и служит дольше, перегруженный — греется, срабатывает защита или он просто выходит из строя раньше срока.

Как выглядит схема параллельного подключения на практике

Физически это выглядит так: от плюсовой клеммы блока отходит провод к плюсовому контакту первого отрезка ленты, второй провод от той же клеммы — к плюсу второго отрезка, третий — к третьему. Точно так же с минусом. У некоторых блоков питания, включая модели с двумя парами зажимных клемм, для этого даже не нужно ничего скручивать или разветвлять вручную — вторая пара клемм уже предусмотрена производителем именно для второго луча проводки.

Если пар клемм не хватает, ставят клеммную колодку или используют коннекторы-разветвители — это быстрее пайки и не требует паяльника на объекте. Соединения без пайки удобно закрывать коннекторами для монтажа ленты — там же есть разъёмы под разное сечение провода.

GIANT4 professional lighting

Отдельно — про сечение провода. Для токов до 3-4 А (это соответствует отрезку ленты метров до 3-4 при обычной мощности) хватает провода 0,5–0,75 мм². Если отрезок длиннее или мощнее, а тем более если провод от блока до ленты тянется больше 2-3 метров, лучше взять сечение 1–1,5 мм² — иначе на проводе просядет напряжение, и лента у дальнего конца будет светить тусклее и желтее, чем у ближнего. Это частая причина жалоб на неровный свет, хотя лента тут ни при чём — виноват тонкий провод.

Как подключить блок питания и контроллер для светодиодной ленты, если нужен цвет или диммирование

Если ленты разноцветные или с управлением яркостью, контроллер ставится один раз — до разветвления на отрезки, а не на каждый кусок отдельно. Сигнал с контроллера идёт параллельно на все участки одновременно, поэтому вся конструкция включается и меняет цвет синхронно.

Тонкость в том, что для RGB-ленты длиной больше 10 метров суммарного сигнала одного контроллера может не хватить по току на выходных каналах — тогда между контроллером и лентой ставят усилитель сигнала, который повторяет команды контроллера с большей силой тока. Для параллельных многометровых линий цветной подсветки пригодится RGB усилитель для ленты — недорогое решение, которое снимает нагрузку с выхода контроллера.

Отдельный вопрос — смешивание типов ленты на одном блоке. Технически это не запрещено — блок не «знает», какую именно ленту он питает, лишь бы напряжение совпадало. Но если один отрезок — обычная SMD-лента, а другой, скажем, стабилизированная лента с встроенной микросхемой на каждом сегменте, яркость и цветовая температура у них могут визуально немного отличаться, даже если заявлено одно и то же напряжение и цветовая температура. Для однородного результата лучше брать отрезки из одной партии или хотя бы одного типа.

Какие ошибки чаще всего допускают при подключении нескольких лент к одному блоку

Самая частая — блок берут на глаз, без расчёта, и потом удивляются, что он греется или срабатывает защита от перегрузки. Вторая по частоте — тянут длинный шлейф от одного отрезка к другому вместо отдельных проводов от блока, из-за чего второй кусок тускнеет. Третья — забывают, что если один из отрезков длиннее 5 метров, его саму по себе нужно подпитывать проводом с двух концов, иначе тот же эффект просадки проявится уже внутри одного куска ленты, независимо от того, сколько их подключено к блоку в общем.

Ещё одна ошибка — использовать блок питания без защиты от короткого замыкания там, где монтаж делается не за один день и участок ленты может временно висеть с оголёнными концами. Разница в цене между блоком без защит и блоком с полным комплектом защит (от КЗ, перегрузки, перегрева и скачков напряжения) обычно небольшая, а нервов экономит много.

GIANT4 professional lighting

Что понадобится для сборки

GIANT4 professional lighting

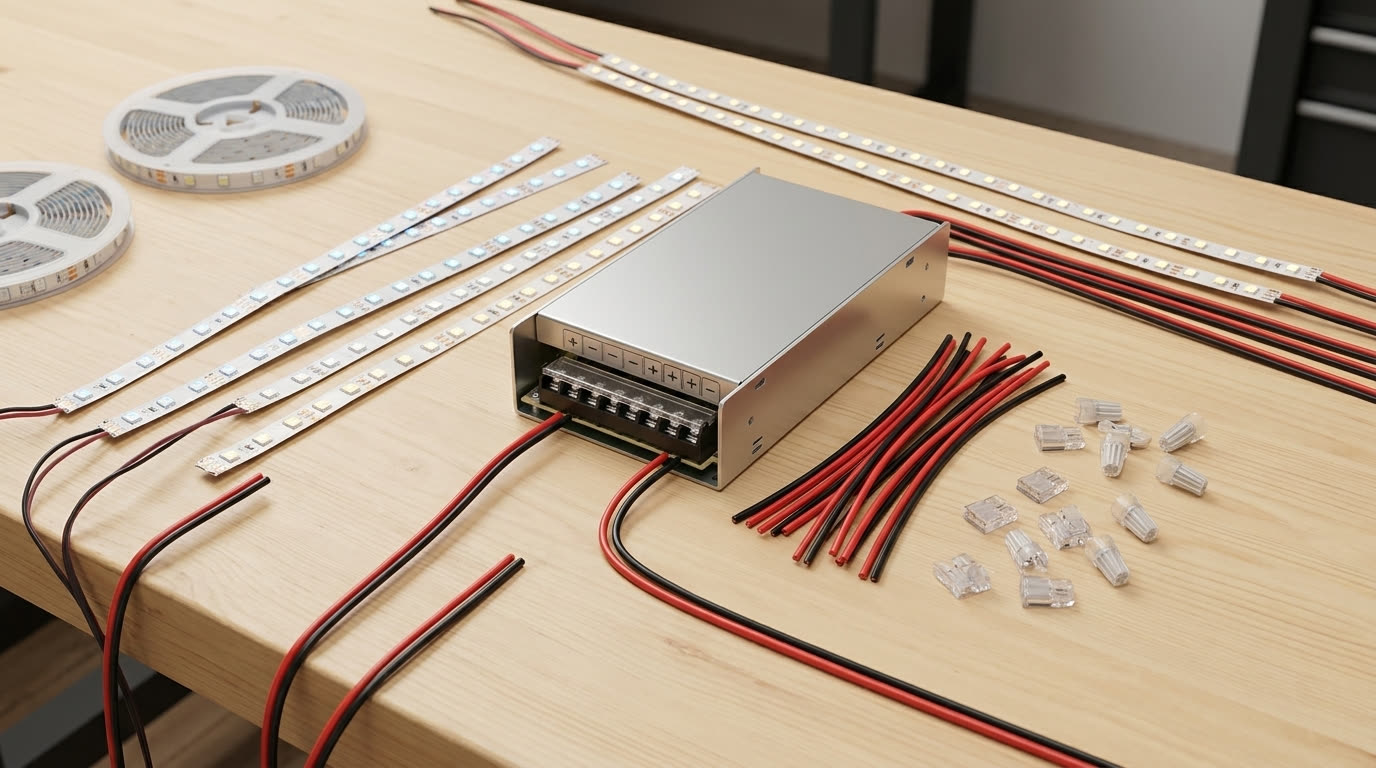

Для типового проекта с двумя-тремя отрезками ленты на одном блоке набор такой:
