Экран-сетка P100: гибкий медиаэкран для небольших вывесок

Медиафасады долго ассоциировались с гигантскими зданиями и рекламными щитами в центре мегаполиса — там, где экран виден за квартал и стоит как трёхкомнатная квартира. Но технология светодиодных сеток за последние годы подешевела и стала компактнее: теперь гибкое полотно с пикселями можно повесить на витрину кофейни, обернуть вокруг колонны в холле или сделать динамическую вывеску метр на метр. Меняется и подход к монтажу — вместо жёсткого модульного экрана на раме используют гибкую сетку, которая крепится на трос или сетчатый каркас и повторяет изгиб поверхности. В этой статье разберём одну конкретную модель — экран-сетку P100 SMD3535 60W 100PIX, — и покажем, для каких небольших форматов она подходит, а для каких нет.

Что такое экран-сетка P100

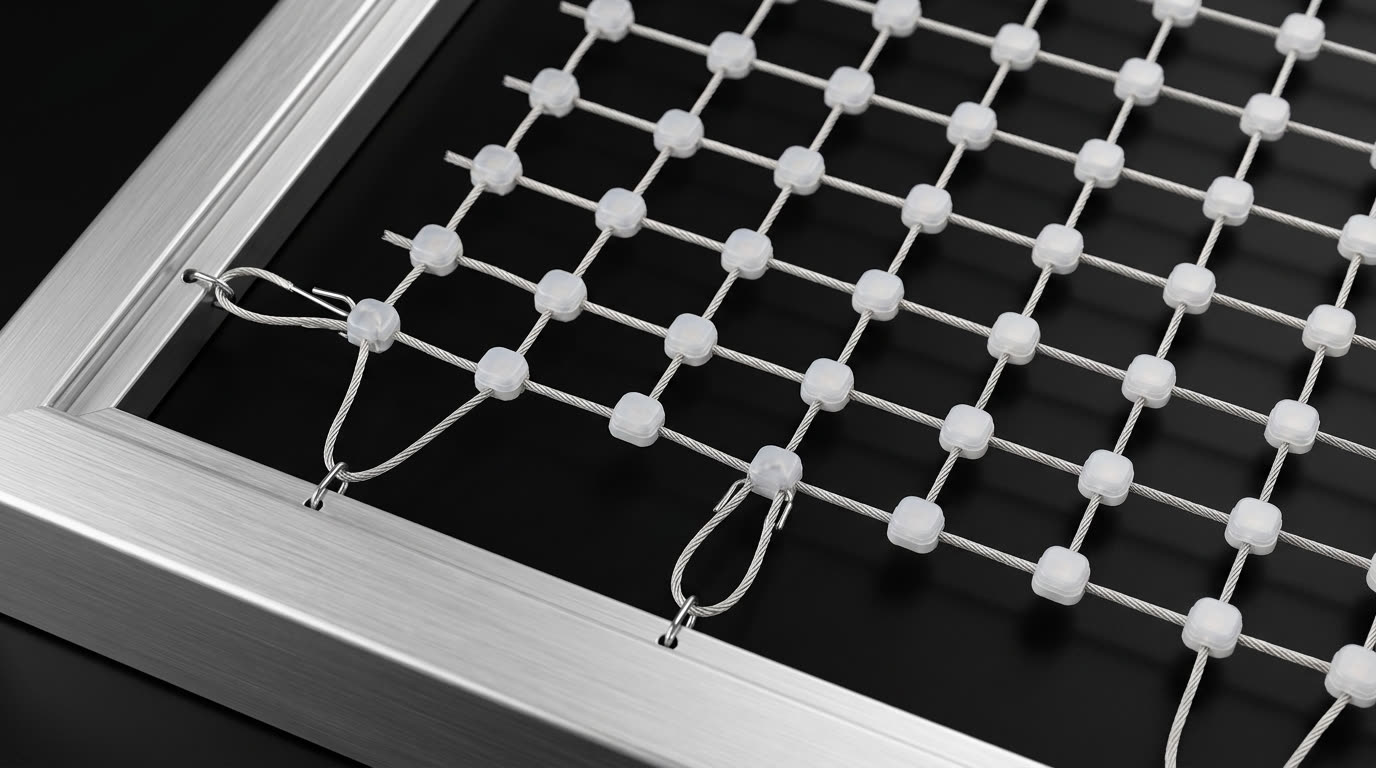

Экран-сетка P100 — это гибкое полотно из тонкого троса или лески с закреплёнными на нём светодиодными пикселями, которое можно свернуть в рулон, растянуть на каркасе или обернуть вокруг колонны. В отличие от классического медиаэкрана из жёстких модулей, сетка не боится небольшого изгиба поверхности и весит в разы меньше — между пикселями просто воздух, а не сплошная плата.

Буква P и число в названии — это шаг между соседними пикселями в миллиметрах. У P100 шаг равен 100 мм, то есть точки свечения расположены довольно редко. Для сравнения: у модели P50 шаг вдвое меньше — 50 мм, пикселей на том же метре вдвое больше, картинка выходит четче, но и цена, и энергопотребление на квадратный метр растут. У P200 шаг, наоборот, 200 мм — экран ещё грубее, зато его можно растянуть на большую площадь при том же количестве пикселей и смотреть издалека.

Характеристики P100: что означают цифры в описании

Полное название модели — экран-сетка P100 12V SMD3535 60W 100PIX 200LED, и в этой строке уже зашита вся суть товара: тип светодиода, мощность, количество пикселей и напряжение питания. Разберём по порядку, что каждая цифра значит на практике.

SMD3535 — это тип светодиода: корпус SMD (поверхностный монтаж) размером 3,5 на 3,5 мм. Каждый такой светодиод — полноцветный, RGB, то есть светит любым оттенком за счёт смешения красного, зелёного и синего кристаллов внутри одного корпуса. На один пиксель здесь приходится не один, а два светодиода — отсюда обозначение 200LED при 100PIX: удвоение даёт более широкий угол обзора и запас яркости, картинка не гаснет, если смотреть на экран сбоку, а не строго в лоб.

12V — рабочее напряжение. Это низковольтная система, как у большинства светодиодной ленты: питание приходит не напрямую из розетки, а через блок питания, понижающий 220 В до 12 В. 60W — мощность одного сегмента сетки при полной белой яркости на всех пикселях сразу; в реальной работе, когда на экране цветная динамическая картинка, а не сплошной белый фон, потребление обычно ниже паспортного максимума.

100PIX — количество пикселей в одном сегменте. Это немного по меркам больших медиафасадов, где счёт идёт на тысячи точек, но для вывески или небольшого баннера, где важен не текст с мелким шрифтом, а движение, цвет, простая графика — этого достаточно.

GIANT4 professional lighting

Для каких форматов подходит P100

P100 хорошо работает там, где экран смотрят не вплотную, а с расстояния от пяти-семи метров и больше, и где сама вывеска или панель — небольшая по площади: до двух-трёх квадратных метров на один каркас. Дальше — конкретные сценарии, где такой шаг пикселя оправдан.

Вывеска или динамическая табличка магазина. Вместо статичной подсвеченной таблички на фасаде можно повесить сетку, которая показывает бегущую строку, простую анимацию логотипа или переключение цветов ко времени суток. Разрешение P100 достаточно для крупных букв и графики, которую читают с тротуара.

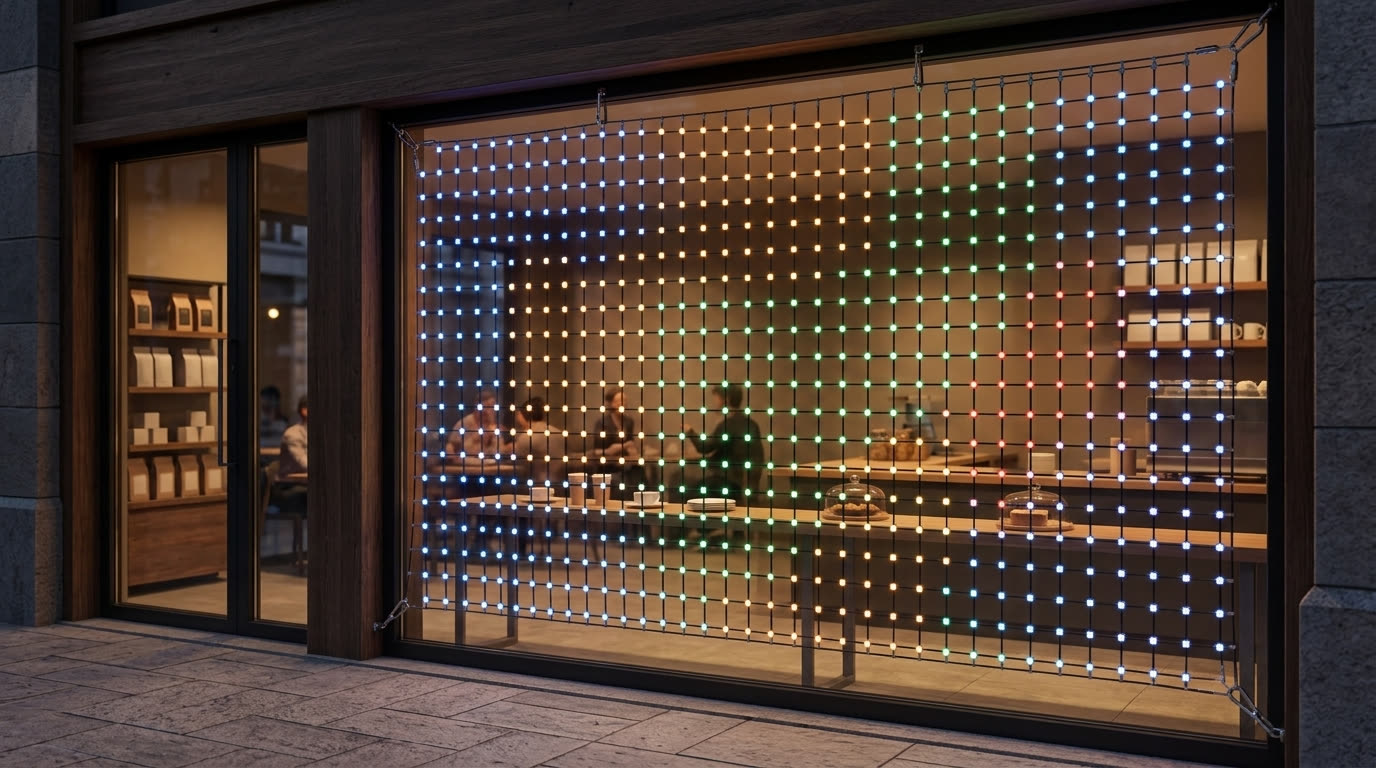

Витрина или входная группа кафе и ресторана. Небольшое полотно за стеклом или на козырьке привлекает взгляд движением — мигающими паттернами, переливами цвета, простым текстом акции. Здесь важна не детализация, а сам факт, что поверхность «живая».

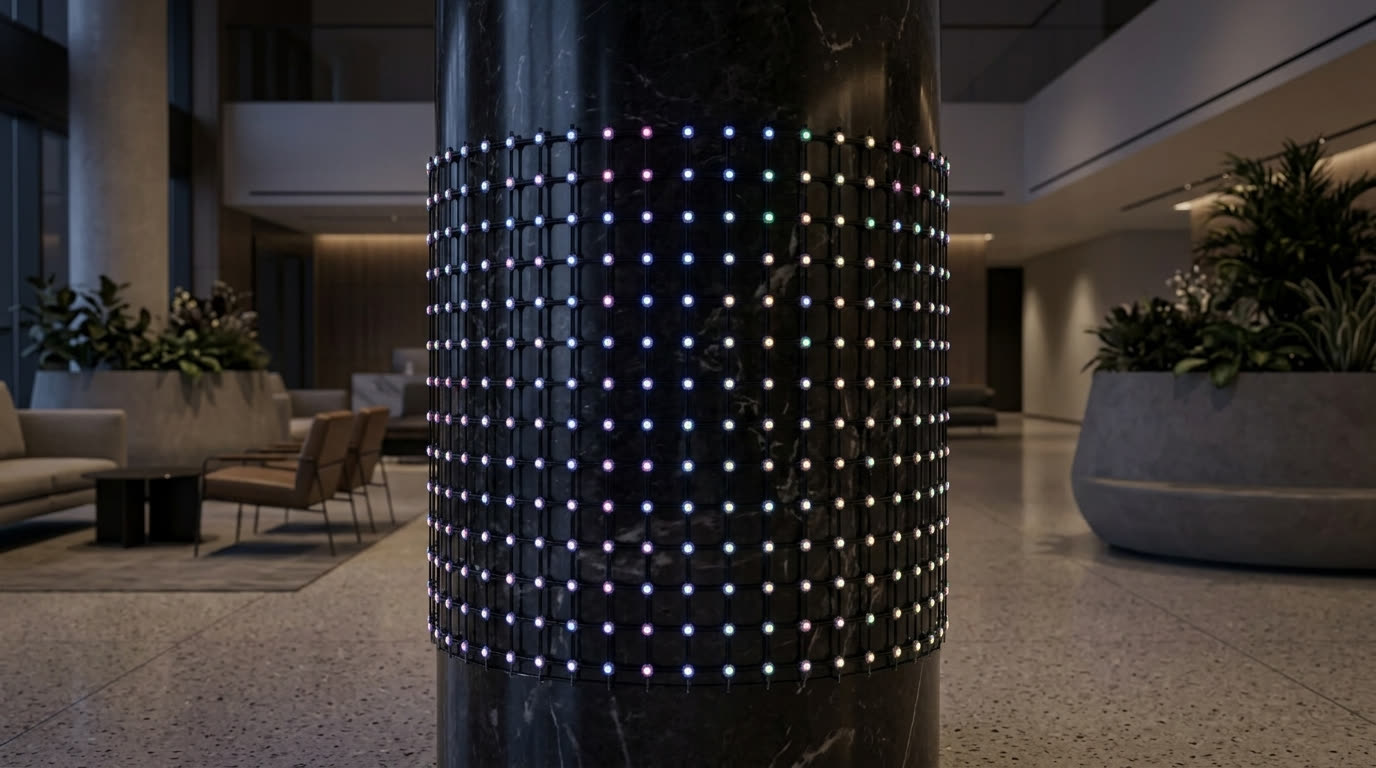

Декоративная колонна или стойка на выставке, стенде, ресепшене. Сетку можно обернуть вокруг цилиндрической опоры — она гнётся по радиусу без изломов, чего не сделать с жёстким модульным экраном. Получается динамический светящийся столб посреди зала.

Временная конструкция на мероприятии. Легкая, сворачивается в компактный рулон при транспортировке, быстро разворачивается на каркасе — удобно для сцены, фотозоны, декорации на один вечер, которую потом снимают и увозят.

Кому P100 не подходит

Если задача — показать читаемый мелкий текст, логотип с тонкими линиями или фотографию с деталями на площади в один квадратный метр, шаг в 100 мм окажется слишком грубым: вблизи картинка будет рассыпаться на отдельные светящиеся точки, а не складываться в изображение. Для такой плотной детализации лучше смотреть в сторону более частого шага, где на том же метре пикселей вчетверо больше.

Огромные фасады, которые смотрят с большого расстояния — сотни метров и больше, — тоже не сценарий для P100. Там, наоборот, выгоднее редкий шаг, чтобы не переплачивать за плотность, которую всё равно не разглядеть издалека: экономичнее взять решение с более крупным шагом на ту же площадь.

Третий случай — конструкции для улицы под прямым дождём или частым мытьём. Здесь степень защиты конкретного исполнения сетки нужно уточнять отдельно, а не полагаться на общие цифры в названии: для открытого фасада логика подбора та же, что и для обычной ленты — герметичность решает, переживёт изделие сезон или нет.

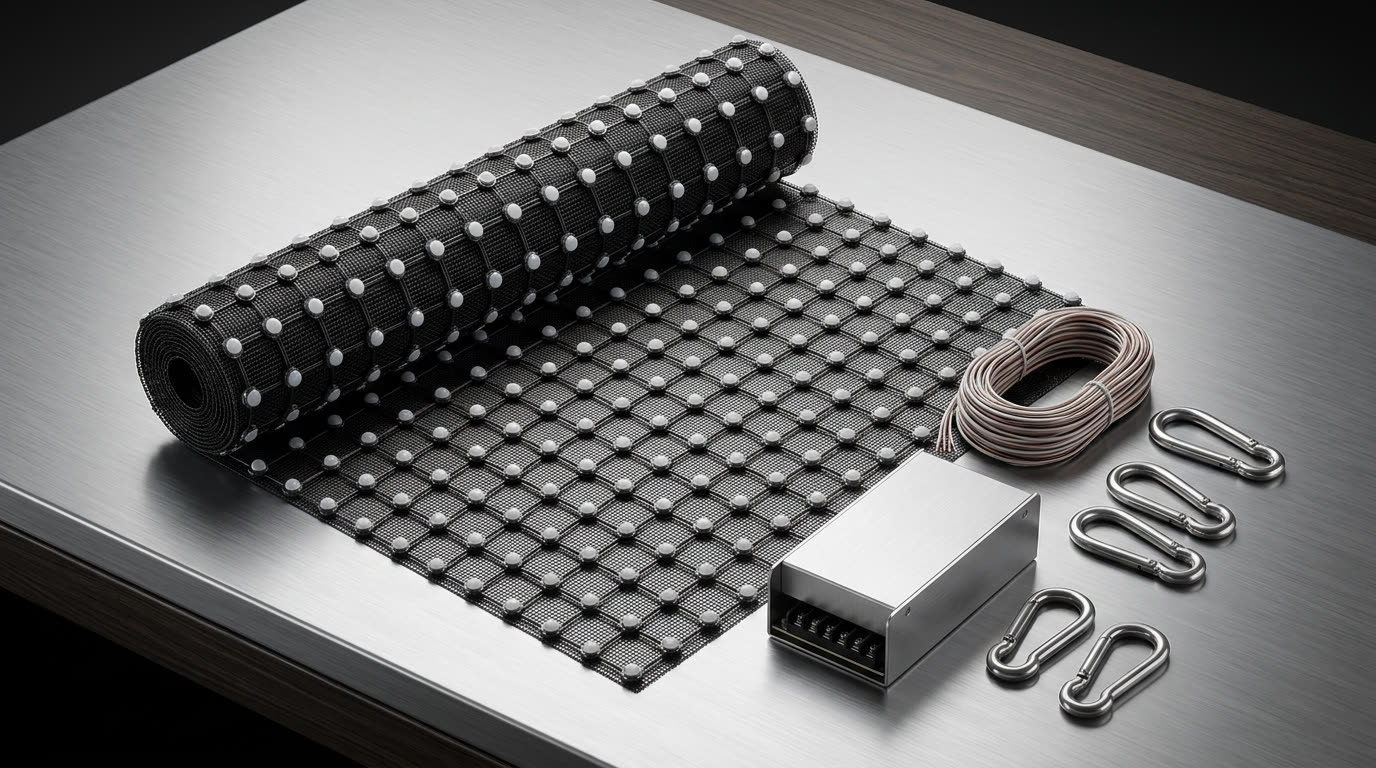

Что понадобится для сборки экрана из сетки

GIANT4 professional lighting

Сама сетка — это только светящееся полотно, ей нужен управляющий сигнал и питание. Управляет картинкой контроллер — устройство, которое хранит или принимает видео и эффекты и раздаёт команды каждому пикселю по адресу. Берите готовый контроллер для адресных экранов и лент с поддержкой нужного протокола, а не самодельную плату — так проще менять сценарии и не разбираться с прошивкой каждый раз заново.

Питание считают по факту: 60 Вт на сегмент — это стартовая цифра для одного модуля P100, и если экран собирают из нескольких сегментов, мощности блока питания складывают с запасом процентов в двадцать сверху, чтобы устройство не работало на пределе постоянно. Подбирайте блок питания под итоговую мощность собранного полотна, а не под паспортную цифру одного куска — так же, как при расчёте ленты на несколько метров.

GIANT4 professional lighting

Частые вопросы

Чем экран-сетка отличается от обычного медиаэкрана из модулей?

Сетка гибкая: пиксели держатся на тросах или леске, а не на жёсткой плате, поэтому полотно можно свернуть в рулон, растянуть на каркасе произвольной формы или обернуть вокруг колонны. Модульный экран жёсткий, тяжелее и требует ровной плоской поверхности для монтажа, зато плотность пикселей у него обычно выше.

Можно ли резать сетку P100 под нужный размер?

Резать сетку произвольно, как обычную ленту, нельзя — пиксели связаны в цепочку по протоколу, и обрыв в середине нарушает передачу сигнала дальше по линии. Размер экрана собирают из целых сегментов нужной конфигурации, а не подгоняют разрезом одного полотна.

Хватит ли P100 для показа текста или логотипа?

Крупный текст и простую графику P100 показывает разборчиво, если смотреть с расстояния от пяти метров и дальше. Для мелкого шрифта или детальной картинки вблизи шаг слишком грубый — там нужен вариант с более частым расположением пикселей.

Нужна ли отдельная защита от дождя для уличной установки?

Уточняйте степень защиты конкретного исполнения перед покупкой для улицы: разные партии и модификации сетки могут отличаться по герметичности разъёмов и самих пикселей. Для открытого фасада без навеса герметичными должны быть и полотно, и блок питания с контроллером в связке.

Если собираете медиаэкран с нуля и уже определились с шагом сетки под свою вывеску — начните с самой экран-сетки P100, а контроллер и блок питания подбирайте под итоговую площадь и количество сегментов.
