Торцевые заглушки для шинопровода 48В: зачем нужны и как выбрать
Трековые системы вытесняют точечные светильники и подвесы там, где нужна гибкость: светильник можно двигать по треку, менять угол, добавлять секции без штробления потолка заново. Отдельная ветка этого направления – магнитный трек на 48В, низковольтная шина, к которой светильники крепятся магнитом и щёлкают на место без отвёртки. Внешне это выглядит просто: одна тонкая полоса на потолке, светильники сидят на ней ровным рядом. Но у любой шины есть начало и конец, и то, чем эти концы закрыты, решает, будет система похожа на профессиональный монтаж или на недоделанную стройку. В этой статье разберём, что такое торцевая заглушка для шинопровода 48В, какие ещё мелочи докупают к трековому светильнику и как подобрать всё это под конкретную систему.
Что вообще за деталь – торцевая заглушка
Торцевая заглушка – это небольшая накладка, которая закрывает открытый конец шинопровода после того, как трек нарезан или установлен по длине помещения. Она нужна по двум причинам: скрыть токоведущие шины внутри профиля и убрать с торца голый металлический срез с проводами.

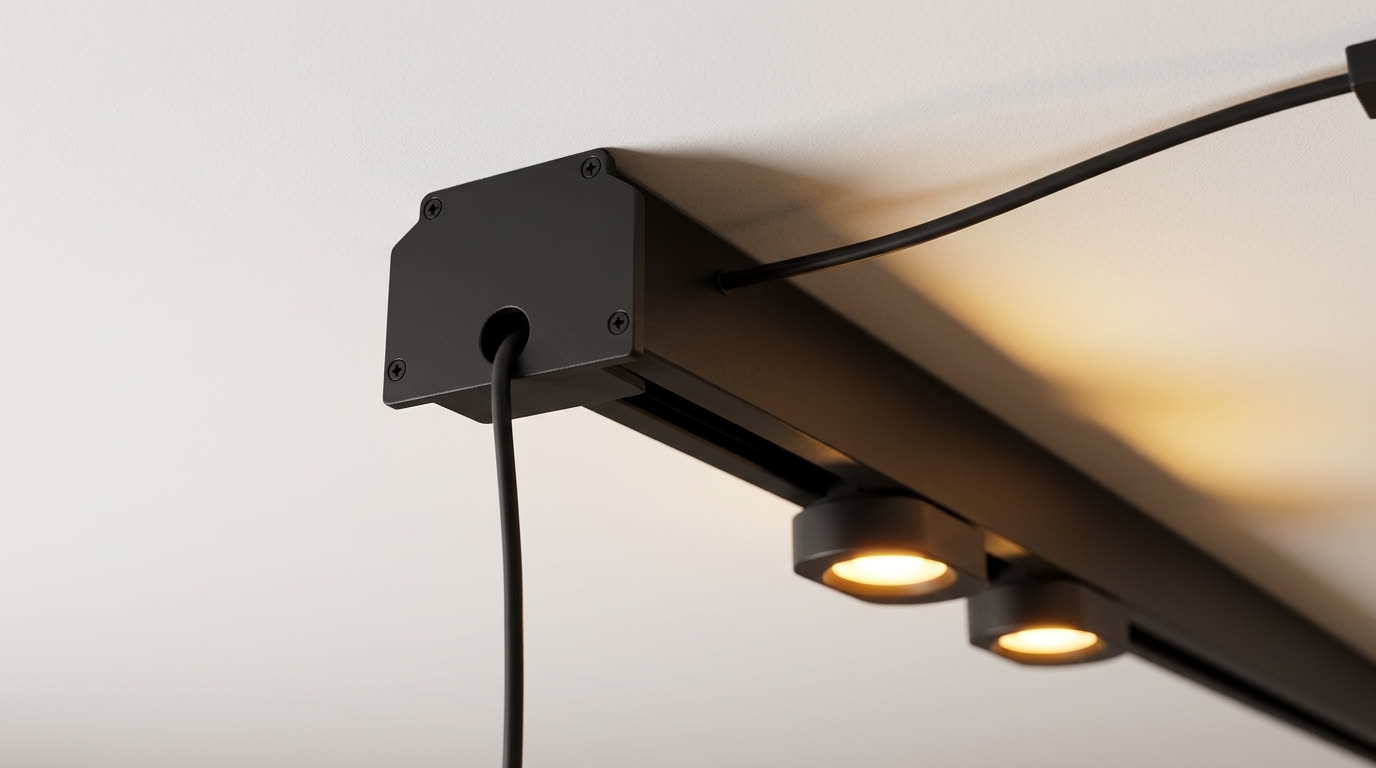

Шинопровод 48В внутри – это несколько параллельных медных дорожек, по которым течёт постоянный ток от блока питания к светильникам. Пока трек цельный или упирается в стену, всё закрыто. Но если он заканчивается посреди потолка – а так бывает почти всегда, если только шина не идёт от стены до стены – торец остаётся открытым. Без заглушки видно металл, видно контакты, иногда виден кусок провода, который тянется к блоку питания. С заглушкой торец превращается в аккуратный закруглённый или прямоугольный колпачок в цвет профиля – белый, чёрный или под шампань, в зависимости от того, какой трек стоит.
Отдельный момент – безопасность. Шины внутри трека находятся под напряжением, пока блок питания включён, и открытый торец теоретически даёт доступ к ним пальцем или отвёрткой. Торцевая заглушка для шинопровода 48В в этом смысле не декоративная деталь, а часть техники безопасности – она физически перекрывает доступ к контактам с той стороны, где трек не упирается в стену или потолочную розетку.
Почему её не докладывают в комплект со светильником
Короткий ответ: заглушки и коннекторы – это фурнитура шинопровода, а не светильника, и линейки трека и светильников часто расходятся у разных брендов, поэтому магазины продают эти детали отдельно, под конкретную ширину и высоту профиля.
Когда покупаешь трековый светильник на 48В, в коробке лежит сам светильник с магнитным адаптером и иногда отрезок кабеля для подключения к сети. Заглушек там нет, потому что производитель светильника не знает заранее, сколько метров трека вы возьмёте и сколько концов у него получится после нарезки. Шинопровод обычно продают метражом или отрезками по 1–2 метра, и монтажник режет его под конкретную длину стены или потолка. Сколько будет открытых торцов – один, два, четыре, если система разветвлена углами – заранее не известно ни магазину, ни покупателю до момента, пока трек не приложат к потолку с рулеткой.
Отсюда частая ситуация: светильники куплены, трек нарезан и закреплён, кабель подключён – а по бокам торчат открытые металлические концы. Система работает, но выглядит недоделанной. Докупать заглушки задним числом дороже по времени и нервам, чем взять их сразу вместе с треком.
Как подобрать заглушку под свою систему
Заглушка подходит, только если совпадает с профилем шинопровода по ширине, высоте и посадочному сечению – иначе она либо не налезет, либо будет держаться непрочно и рано или поздно отвалится.
Шинопроводы 48В у разных производителей отличаются по сечению профиля: где-то он плоский и узкий, где-то выше и с рёбрами жёсткости под встроенные магниты. Заглушка садится в торец профиля враспор или на защёлку, и если сечение хоть немного другое, деталь либо не войдёт, либо будет болтаться и постоянно выпадать при уборке потолка от пыли. Проще всего брать заглушки той же линейки, что и сам трек – тогда совпадение гарантировано геометрией, а не на глаз.
Второй момент – цвет и покрытие. Трек обычно матовый белый или чёрный, реже под латунь или шампань. Заглушка в тон исчезает на профиле, заглушка не в цвет становится пятном, которое притягивает взгляд каждый раз, когда смотришь на потолок. Разница в оттенке белого между разными партиями пластика тоже заметна вблизи, поэтому если систему собирают поэтапно – сначала трек, комплектующие докупают позже – лучше брать всё у одного продавца одной партией.

GIANT4 professional lighting
Что ещё докупают к трековому светильнику, кроме заглушек
Кроме заглушек систему обычно достраивают угловыми и прямыми коннекторами для стыковки отрезков трека, кабелем для подключения к блоку питания и самим блоком питания на 48В нужной мощности – без этого набора шинопровод остаётся отдельными кусками профиля, а не единой линией света.

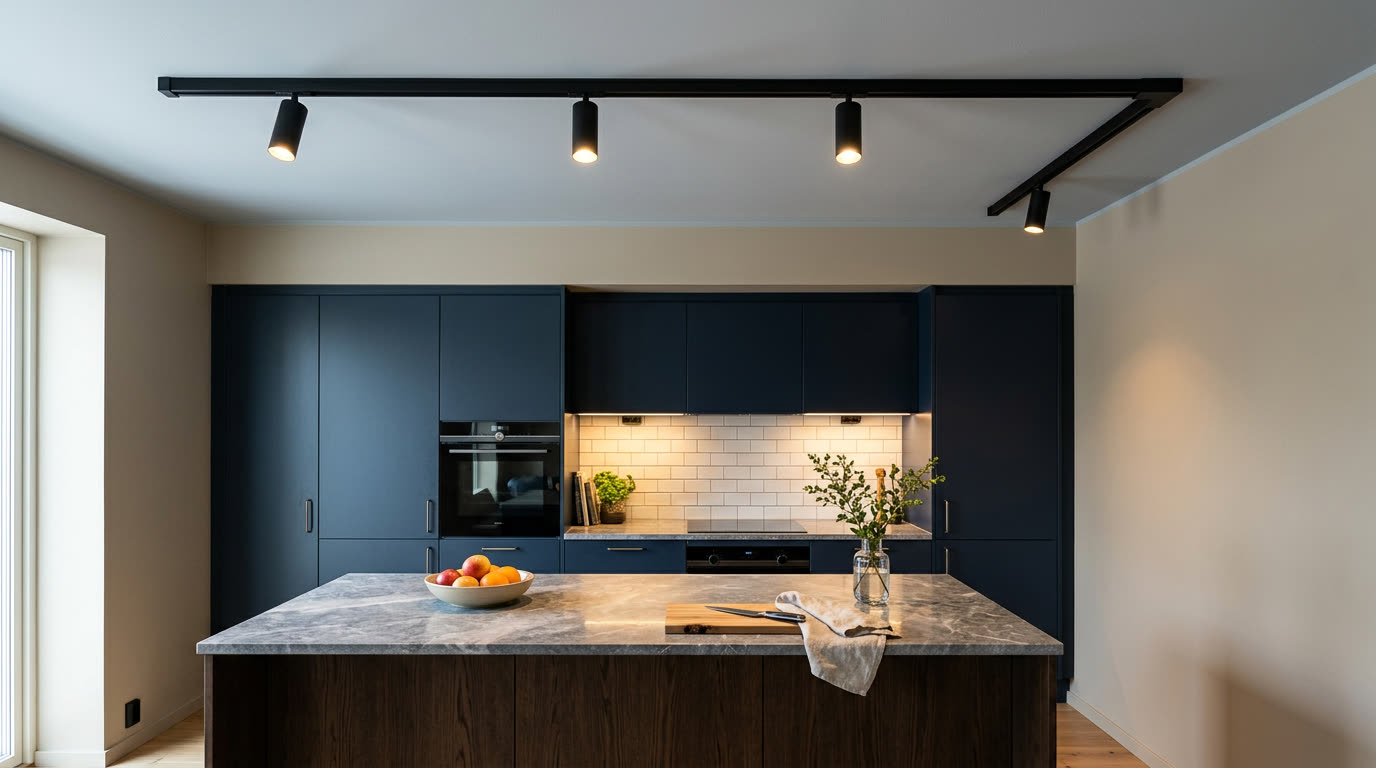

Если помещение прямоугольное и трек идёт по одной линии, часто хватает заглушек с двух концов и подключения через торец или через специальную потолочную розетку. Но как только планировка сложнее – трек огибает угол комнаты, идёт вдоль двух стен буквой Г, или разветвляется на кухне-острове – понадобится угловой коннектор. Это деталь, которая механически и электрически соединяет два отрезка шины под углом 90 градусов, сохраняя контакт между всеми токопроводящими дорожками. Без него пришлось бы резать трек и тянуть отдельный кабель в обход угла, что и дороже, и заметнее визуально.
Мы в GIANT4 обычно советуем прикинуть схему потолка на бумаге ещё на стадии заказа трека: сколько прямых участков, сколько поворотов, где будет ввод питания. Тогда сразу понятно, сколько метров профиля резать, сколько понадобится угловых коннекторов для шинопровода 48В и сколько торцевых заглушек – обычно по одной на каждый открытый конец трека, который не упирается в стену или в другой отрезок.
Отдельно стоит блок питания. Ставишь дешёвый блок без запаса мощности – готовься, что трековые светильники будут заметно тускнеть на дальнем конце линии, особенно если их больше пяти-шести на одной шине. Мощность блока считают с запасом 20–30% от суммарной мощности всех светильников на треке, и лучше сразу смотреть в сторону блоков питания с нужным запасом, а не экономить на этом узле – блок питания не видно, но именно от него зависит, будет ли крайний светильник светить так же ярко, как первый.

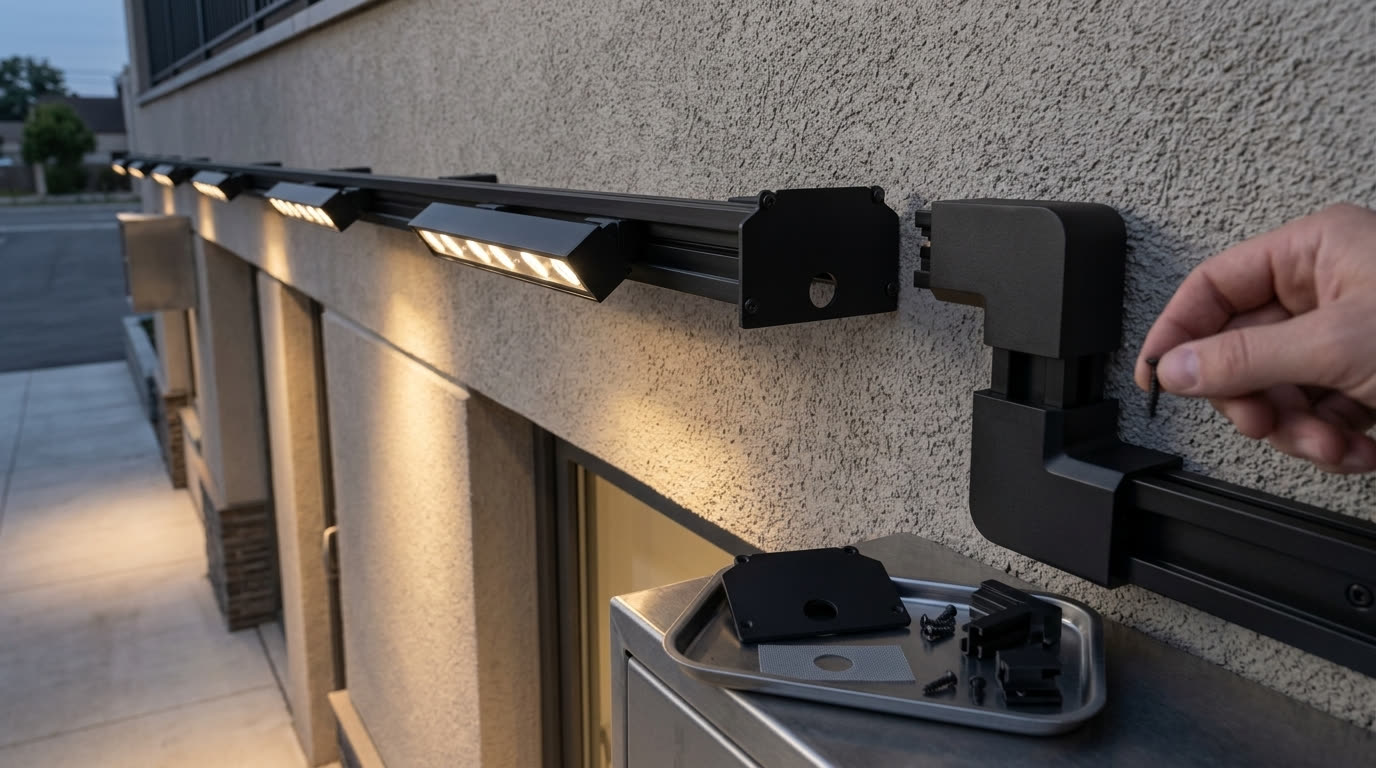

Кому эти мелочи важны, а кому можно обойтись без них

GIANT4 professional lighting
Заглушки и коннекторы критичны там, где трек виден целиком и открытый торец бросается в глаза – гостиные, кухни без навесных шкафов над треком, витрины магазинов. Если же трек прячется за коробом, декоративным козырьком или уходит в нишу, часть этих деталей можно не докупать – торец всё равно скрыт конструктивно.

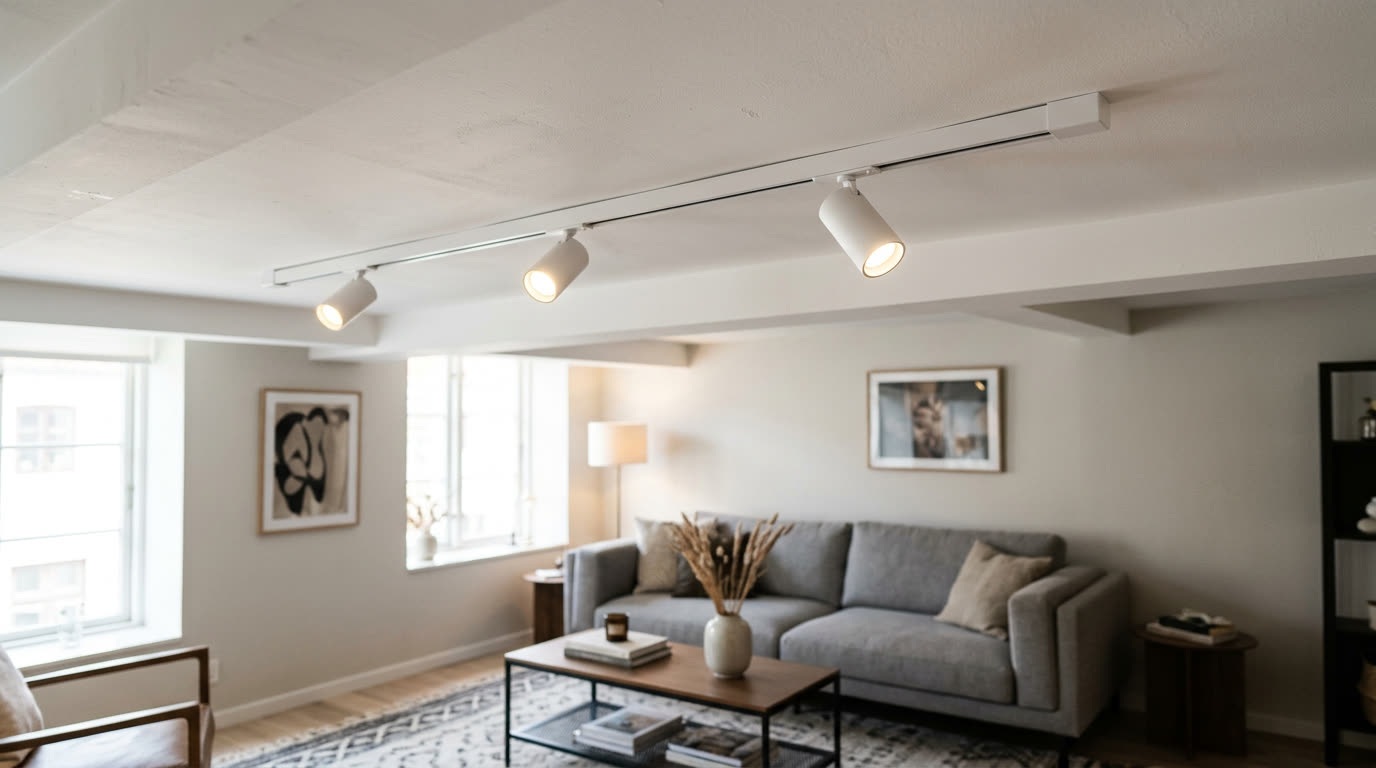

Практический пример: трек длиной 3 метра идёт вдоль всей стены гостиной, один конец упирается в угол и там же пробит кабель-канал к розетке, второй конец свободный, ничем не прикрыт. В этом случае нужна ровно одна заглушка – на свободный конец. Если на кухне трек дополнительно разветвляется третьим лучом к острову – то есть от основной линии через тройник отходит ещё один отрезок профиля – появляется третий открытый торец, и тогда уже может понадобиться две заглушки – по одной на каждый действительно открытый выход системы.
Кому заглушки не так критичны – тем, кто монтирует трек в подвесной потолок с обрамлением по контуру или встраивает шину в нишу гипсокартонного короба заподлицо со стеной. Там торец физически скрыт коробом, и отдельная заглушка становится дублирующей мерой безопасности, а не визуальной необходимостью. Но с точки зрения электробезопасности мы всё равно рекомендуем её ставить – доступ к нише со временем открывают для обслуживания, и открытые контакты внутри тёмного короба никуда не деваются.

GIANT4 professional lighting
Что понадобится для аккуратной сборки системы с нуля
Если трек и светильники ещё не куплены, порядок обычно такой: сначала считают метраж профиля и количество поворотов, потом подбирают блок питания под суммарную мощность, и уже в конце добавляют фурнитуру – заглушки на открытые концы и коннекторы под каждый поворот схемы.
Дальше схема переносится на бумагу: на контуре трека отмечают ввод питания, повороты и свободные концы. Каждый свободный конец - одна заглушка, каждый поворот - один угловой коннектор, каждый стык двух прямых отрезков - прямой коннектор. Так список деталей получается за несколько минут и почти не оставляет шанса что-то забыть.
Перед оплатой стоит сверить у всех деталей серию профиля и цвет. Заглушки мелкие, при монтаже их легко уронить или повредить, поэтому одну-две про запас лучше взять сразу.
Частые вопросы
Можно ли самому укоротить магнитный трек 48В?
Профиль можно укоротить по нужной длине, но только при отключённом блоке питания. После реза торец нужно зачистить от заусенцев и закрыть заглушкой, иначе останется открытый срез с контактами. Перед работой сверьтесь с инструкцией производителя к конкретной серии трека: в ней указано, как и где профиль можно резать.
Что делать, если светильник на магнитном треке не включается?
Сначала проверьте, есть ли сеть на входе блока питания и включён ли он. Затем, отключив питание, протрите контактные площадки светильника и шины от пыли и убедитесь, что адаптер плотно сел на магнит. Если не горят все светильники за определённым стыком, проверьте соединение коннектора на этом участке.
Какой цвет трека выбрать: белый или чёрный?
Белый трек сливается с белым потолком и почти не заметен, чёрный, наоборот, читается как графичная линия и даёт акцент. Это вопрос вкуса и интерьера. Единственное правило: профиль, заглушки и коннекторы берите одного цвета, тогда линия выглядит цельной, а торцы и стыки не бросаются в глаза.
Если не уверены, какой комплект нужен под вашу планировку, начните со списка: метраж трека, число поворотов и свободных концов, и сверьте его с каталогом трековых светильников GIANT4.
