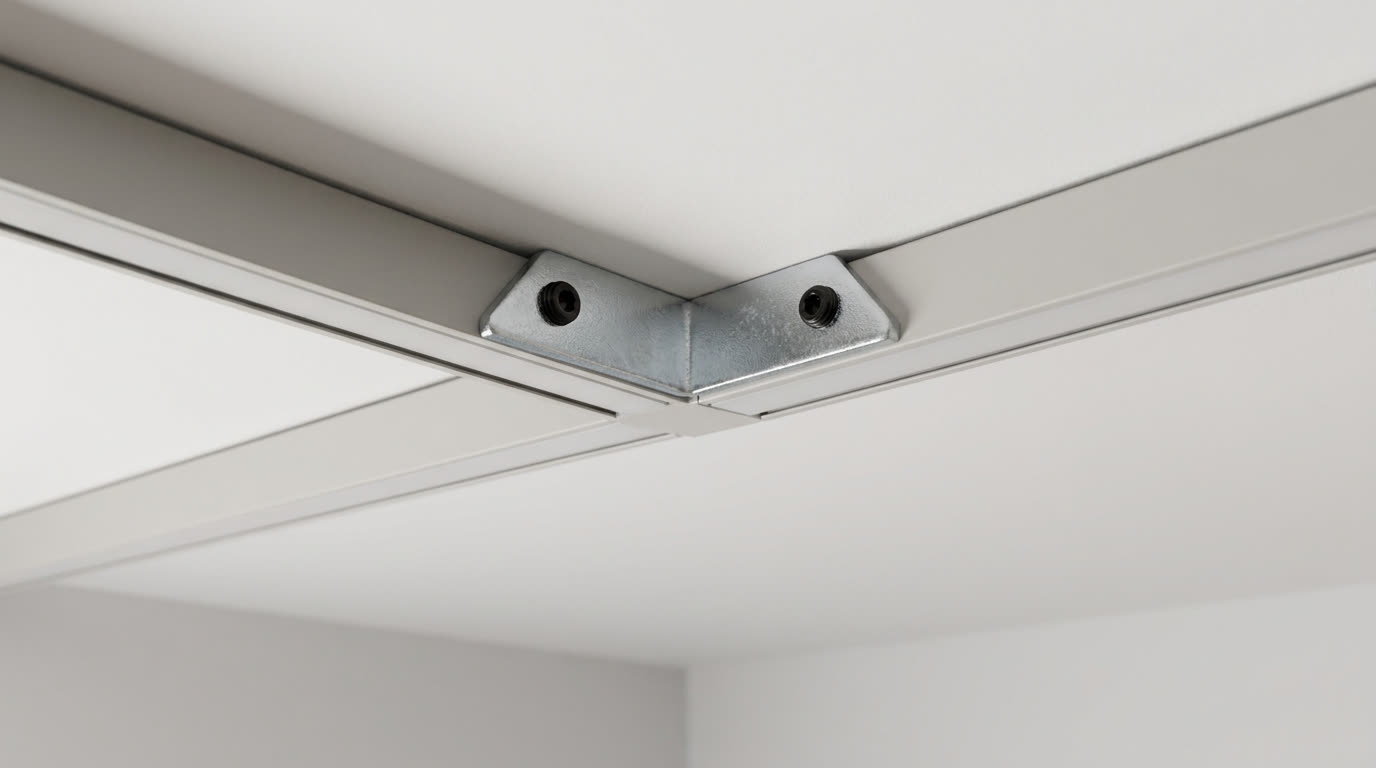

Комплект угловых соединителей для шинопровода: как повернуть трек на 90 градусов

Трековые системы вытеснили точечные светильники там, где свет нужно двигать — переставлять акценты, менять сценарий без штробления потолка заново. Раньше трек воспринимали как прямую линию вдоль одной стены: поставил рейку, повесил три светильника, готово. Магнитный шинопровод изменил логику — низкий профиль (обычно 12–18 мм высотой), скрытый монтаж заподлицо с потолком и возможность собирать трек как конструктор из отрезков и соединителей. Как только появилась идея вести линию по периметру комнаты или обвести нишу, встал вопрос: чем стыковать рейки под углом, если сама шина — прямая полоса металла и пластика. В этой статье разбираем комплект угловых соединителей для шинопровода: что внутри, как он превращает прямую линию в Г- или П-образный контур и кому такое решение подходит.

Что за товар и зачем он нужен

Угловой соединитель — короткая деталь, которая физически и электрически стыкует два отрезка шинопровода под углом 90 градусов, продолжая токопроводящие шины и магнитную защёлку. Без него трек можно вести только прямо, с ним — поворачивать линию вдоль периметра комнаты, огибать углы кухни или ниши.

Магнитный трек устроен как две параллельные медные шины внутри алюминиевого корпуса плюс паз с магнитными вставками, за который цепляются адаптеры светильников. Когда линия идёт прямо, отрезки просто соединяются встык через прямой коннектор — там нет сложной геометрии, шины у него ровные. Угол — другое дело: нужно развернуть проводящие контакты на 90 градусов так, чтобы фаза и ноль (а часто и третья управляющая шина у адресных систем) не перепутались местами и не ушли в короткое замыкание.

Комплект угловых соединителей для шинопровода на 4 штуки закрывает типовую задачу — обвести трек по двум-четырём углам помещения. Внутри — сама угловая деталь с готовой разводкой контактов, крепёж для фиксации к потолку или стене и защитная крышка, которая закрывает место стыка снизу, чтобы не были видны шины и провода. Магнитная защёлка на угловом элементе такая же, как на прямых участках рейки — светильник цепляется и едет через угол без просадки по яркости, если общая длина трека и сечение шин рассчитаны на подключённую нагрузку.

Как выбрать между Г-образным и П-образным треком

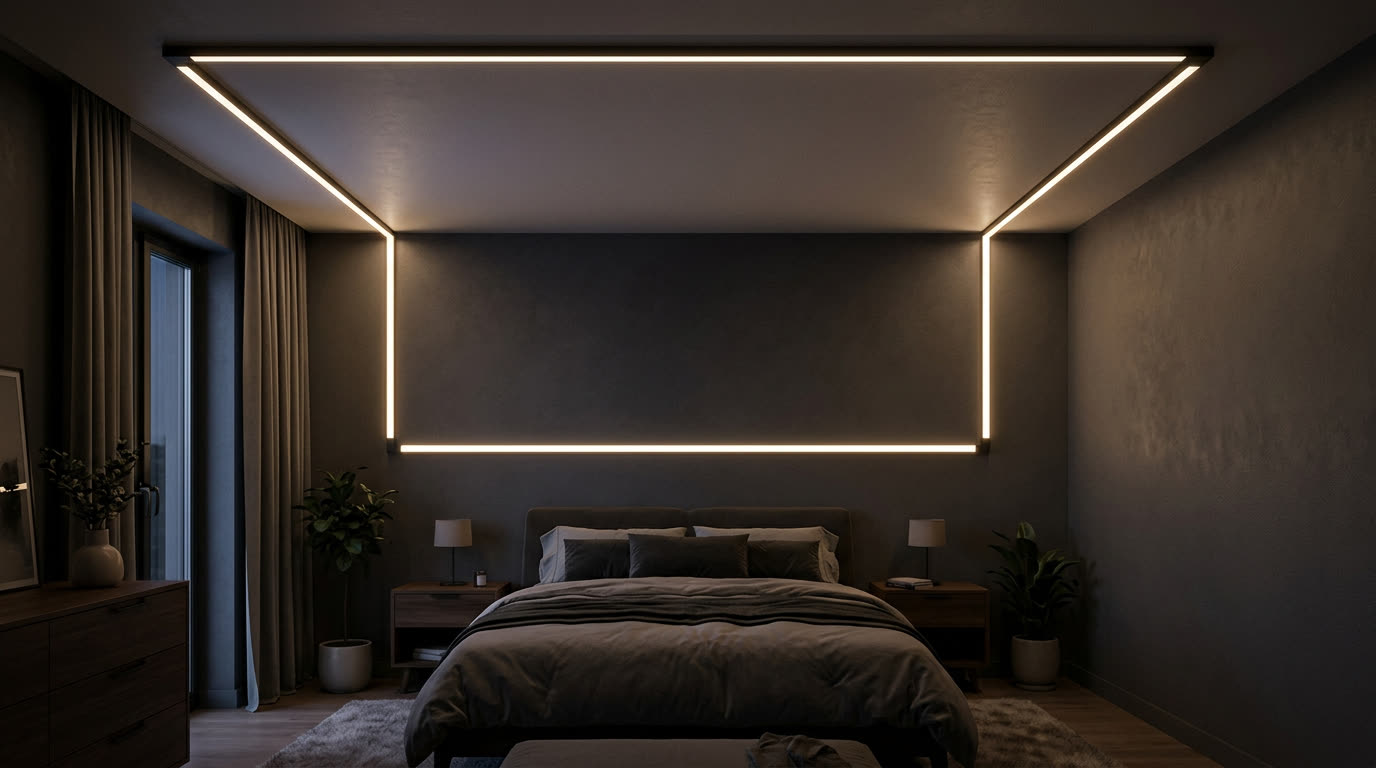

Форма контура зависит от планировки: Г-образный трек (один угол, 90 градусов) подходит для угловых зон — кухонный остров плюс рабочая стена, стык гостиной и коридора. П-образный (три отрезка, два угла) обходит нишу, подсвечивает периметр комнаты по трём стенам или огибает island-стойку с трёх сторон.

Для Г-образного трека хватает одного углового соединителя — второй, третий и четвёртый остаются в запасе или уходят на следующий проект, благо срок годности у пластика с магнитами не ограничен парой месяцев. Для П-образного нужны уже два соединителя, и здесь есть одна деталь, которую легко упустить: считайте не длину стен по отдельности, а суммарную длину всей линии от начала до конца, включая отрезки на поворотах. На угловой элемент там, где трек поворачивает, обычно уходит 3–5 см в каждую сторону плюс место крепления — это стоит заложить в раскрой шины заранее, иначе последний отрезок перед стеной окажется на пару сантиметров короче расчёта.

Если контур закрывает четыре угла — прямоугольную комнату целиком по периметру — весь комплект из 4 штук расходуется полностью, докупать ничего не нужно, если только не хочется собрать ещё один отдельный контур в другой комнате.

Каких сценариев ждать от углового соединителя

Первый сценарий — периметральная подсветка потолка в комнате без люстры: трек огибает весь потолок по контуру, светильники расставлены по всей длине, свет заливает помещение равномерно, без единой точки-акцента посередине. Здесь работают все 4 соединителя из комплекта сразу.

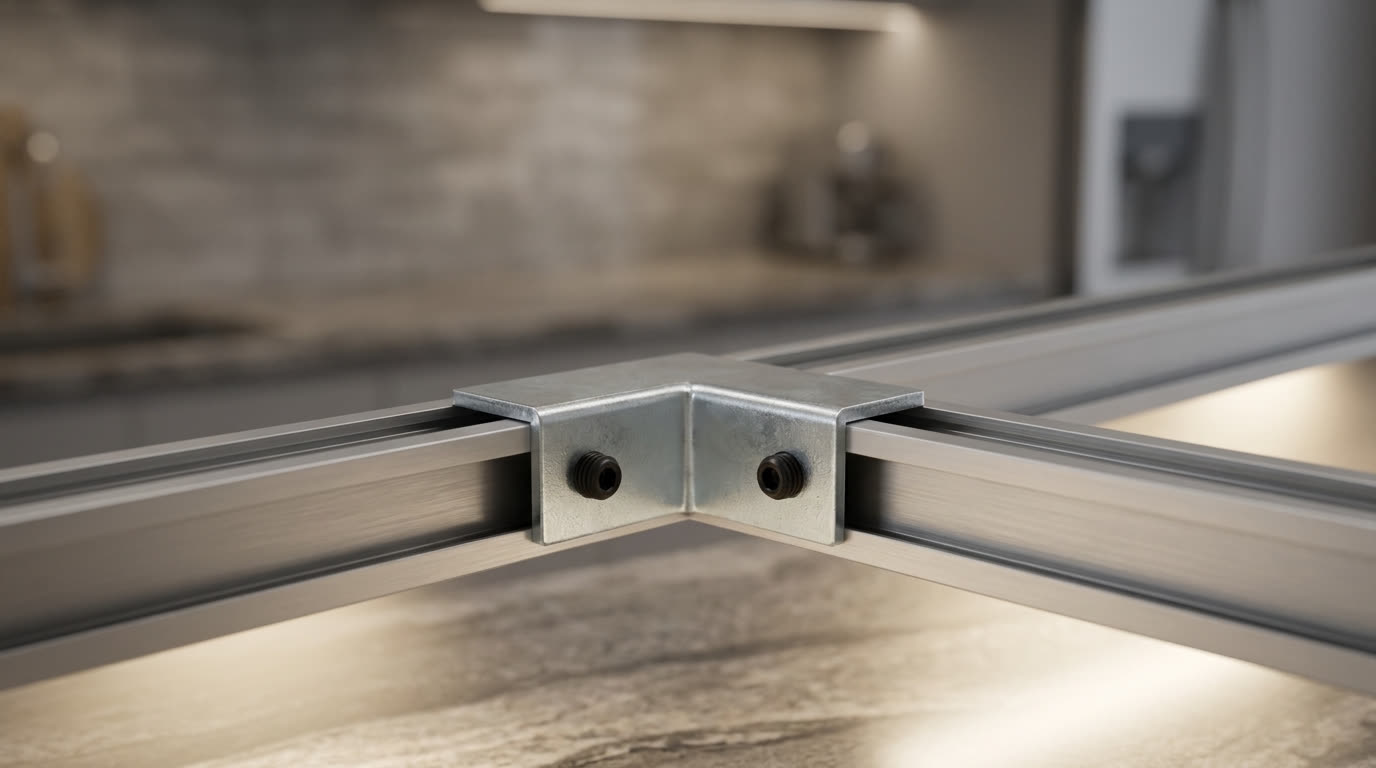

Второй — кухонный остров или барная стойка с подсветкой сверху: трек идёт над рабочей поверхностью, поворачивает на 90 градусов у торца стойки и продолжается вдоль короткой стороны. Обычно хватает одного-двух угловых элементов.

Третий — обход ниши или колонны: трек огибает выступающий элемент интерьера с трёх сторон, повторяя П-образный контур ниши. Это тот случай, где расчёт длины отрезков особенно важен — ниша не прощает ошибку в пару сантиметров, трек либо не дотянется до угла, либо упрётся в стену.

GIANT4 professional lighting

Четвёртый сценарий встречается реже — сложная ломаная линия в несколько поворотов, например по контуру помещения неправильной формы. На 4 соединителя здесь рассчитывать не стоит: под каждый дополнительный угол нужен ещё один комплект, или проще купить угловые элементы россыпью, если магазин продаёт их поштучно.

Кому подходит, а кому — нет

Угловой соединитель нужен, если трек по проекту меняет направление хотя бы раз — обходит угол комнаты, огибает остров, окружает нишу. Если линия света идёт по одной прямой стене без поворотов, соединитель не нужен вообще: тогда достаточно прямых соединителей для шинопровода — они просто продолжают шину дальше по той же оси, без изменения направления.

Не подходит угловой комплект и там, где угол между отрезками трека не 90, а произвольный — например, кухня с эркером или скошенной стеной под 60 градусов. Стандартный угловой соединитель рассчитан именно на прямой угол, любое другое значение он физически не даст выдержать без зазора и перекоса магнитной защёлки. Для нестандартной геометрии придётся либо резать трек и стыковать через гибкую вставку (если производитель её предлагает отдельно), либо смириться с двумя независимыми прямыми линиями без жёсткой стыковки в углу.

Ещё один момент — питание. Угловой соединитель продолжает электрическую цепь, но не добавляет мощности и не компенсирует просадку напряжения на длинной линии. Если общая длина трека после всех поворотов превышает паспортный лимит для одного блока питания (обычно производитель указывает конкретные метры на конкретную мощность), потребуется либо более мощный источник, либо параллельное подключение через несколько точек питания по длине контура — продумать это лучше на этапе черновой раскладки, а не после того как весь трек уже закреплён на потолке.

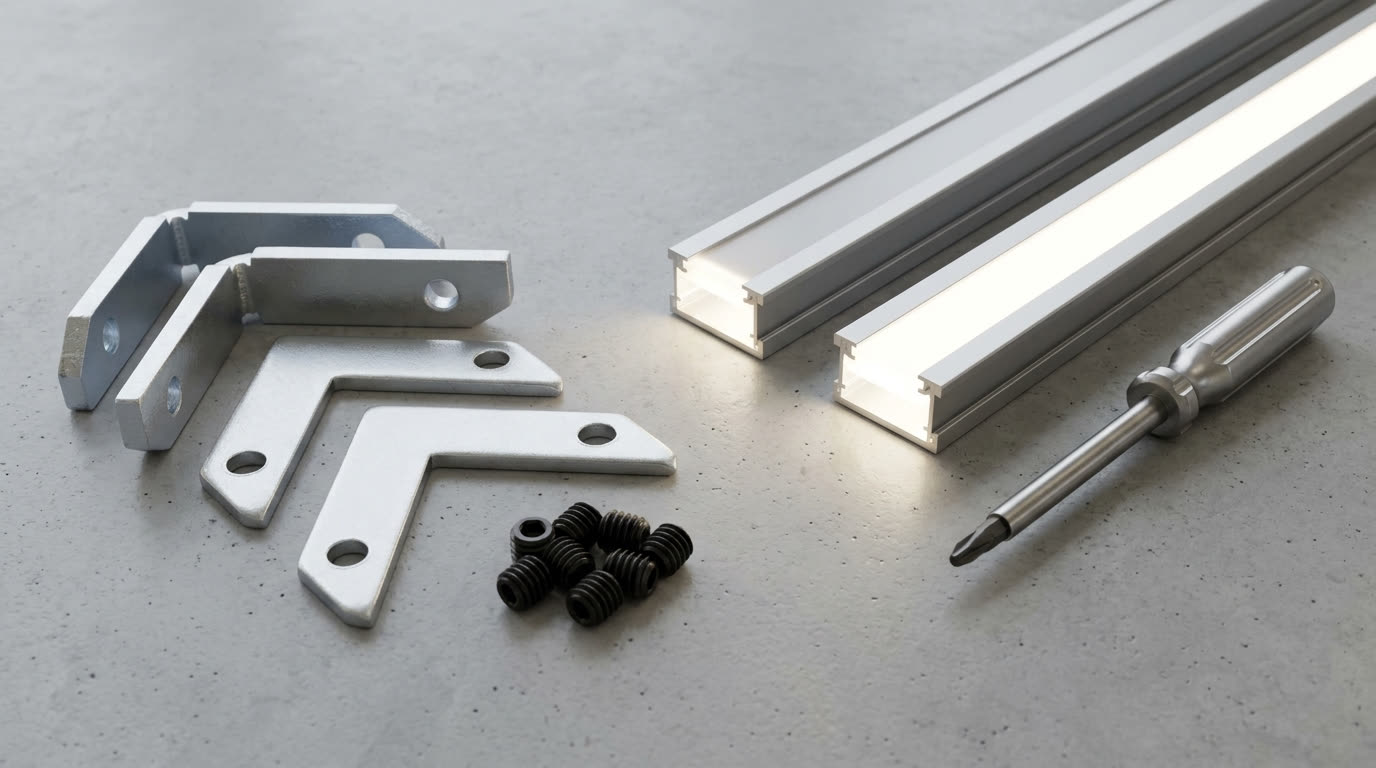

Что понадобится для сборки контура

GIANT4 professional lighting

Кроме самого шинопровода и угловых соединителей, для полного контура пригодятся светильники и трековые системы — трек без светильников на магнитной защёлке остаётся просто пустой рейкой на потолке. Список того, что нужно проверить перед покупкой:

• длину каждого прямого отрезка трека с учётом 3–5 см на угловой элемент;
• мощность и количество светильников на весь контур — от этого зависит сечение шин и выбор блока питания;
• тип крепления углового элемента — на потолок напрямую или через клипсы вместе с прямой рейкой;
• количество углов в проекте — под каждый нужен отдельный угловой соединитель, комплект из 4 штук закрывает Г- и П-образные контуры, но не более сложные ломаные линии без докупки.

GIANT4 professional lighting

Частые вопросы

Можно ли развернуть трек не на 90, а на 45 градусов через этот же комплект?

Нет, угловой соединитель из этого комплекта рассчитан ровно на прямой угол 90 градусов, конструкция шин и защёлки жёстко фиксирует именно это значение. Для угла 45 градусов нужен отдельный элемент с другой геометрией разводки контактов, если производитель его выпускает, либо две независимые линии без жёсткой стыковки.

Просядет ли яркость светильников после углового соединителя?

Сама по себе деталь не создаёт сопротивления больше, чем прямой участок шины, поэтому просадки именно из-за угла не будет. Яркость падает от общей длины линии и суммарной нагрузки на блок питания — это считается отдельно, независимо от количества поворотов в контуре.

Сколько соединителей нужно для контура по периметру всей комнаты?

Для прямоугольной комнаты с четырьмя углами нужно четыре угловых соединителя — ровно комплект. Если контур П-образный с двумя поворотами, часть деталей из комплекта останется про запас на следующий проект — докупать точно ничего не придётся.

Подходит ли угловой соединитель для трека 220 В и низковольтного трека 24-48 В одновременно?

Нет, соединитель рассчитан на конкретную линейку шинопровода производителя с определённым напряжением и разводкой контактов. Перед покупкой лучше свериться, что угловой элемент и сама рейка — из одной системы, иначе магнитная защёлка не совпадёт по посадке или контакты замкнутся неправильно.

Если контур по периметру только в проекте и трек ещё предстоит подобрать — начните с раздела светильники и трековые системы, там же можно сразу прикинуть, сколько отрезков и углов понадобится под конкретную комнату.
