Откуда взялся припой и почему его состав менялся веками

Электроника и освещение вроде бы движутся вперёд рывками: вчера обычная лента, сегодня адресная с управлением по пикселям, завтра что-то ещё умнее. А в основе всей этой техники — то же самое соединение проводов через расплавленный металл, что и сто, и двести лет назад. Меняются схемы, светодиоды, контроллеры, а способ, которым два провода превращаются в одно целое, остаётся почти неизменным с бронзового века. Разница только в сплаве, который для этого используют. Вопрос о том, почему припой именно такого состава и кто вообще додумался мешать олово со свинцом, возникает у каждого, кто впервые садится паять светодиодную ленту. Разберём эту историю по порядку — и заодно объясним, чем нынешний ПОС 63 отличается от того, чем паяли водопроводчики и жестянщики полторы сотни лет назад.

Из чего вообще делают припой для пайки

Припой — это сплав металлов с температурой плавления ниже, чем у соединяемых деталей, который скрепляет их без расплавления самих деталей. Смысл в самом слове «сплав»: в чистом виде ни олово, ни свинец, ни медь для этой задачи не годятся, нужна комбинация с нужной температурой плавления и текучестью.

Основа почти любого мягкого припоя — олово. У него низкая температура плавления (232 градуса в чистом виде), оно хорошо смачивает металлы и не окисляется так быстро, как большинство других легкоплавких металлов. Но чистое олово капризное: остывая, оно может растрескиваться, а при низких температурах вообще рассыпаться в порошок — это явление называют «оловянной чумой». Поэтому к нему всегда что-то добавляли — свинец, сурьму, висмут, серебро, медь — в зависимости от эпохи и задачи.

Как паяли до появления стандартов

Первые находки паяных изделий из олова и свинца археологи относят к Месопотамии и Египту — соединяли металлические сосуды, украшения, позже — водопроводные трубы. Римляне активно паяли свинцовые трубы для акведуков сплавом свинца с оловом — собственно, само слово «сантехник» на латыни (plumbarius) происходит от «plumbum», свинец.

До XIX века состав припоя никто особо не стандартизировал — мастера смешивали металлы на глаз, по опыту, передавая пропорции от учителя к ученику. Универсального правила не было: для грубой пайки труб брали побольше свинца, он дешевле, для тонких ювелирных работ — побольше олова, оно текучее и даёт аккуратный шов. Только с развитием телеграфа, а затем и электротехники в конце XIX — начале XX века появилась потребность в предсказуемом, повторяемом сплаве: связисты и инженеры не могли себе позволить, чтобы каждая партия припоя вела себя по-разному.

Почему победила именно смесь олова и свинца

Инженеры XX века выяснили, что сплав из 63% олова и 37% свинца — эвтектический, то есть переходит из твёрдого состояния в жидкое и обратно резко, минуя вязкую «кашеобразную» фазу, которая мешает при пайке мелких деталей. Поэтому именно такая пропорция закрепилась в электронике на десятилетия.

Эвтектика (от греческого «легко плавящийся») — точка состава сплава, при которой температура плавления минимальна и происходит скачком, а не постепенно. Для пары олово-свинец эта точка — примерно 61,9% олова и 38,1% свинца, температура плавления около 183 градусов. На практике округлили до удобных цифр — 60/40 и 63/37, отсюда и наши привычные маркировки ПОС 61 и ПОС 63 (ПОС — «припой оловянно-свинцовый», цифра — процент олова). Такой сплав плавится резко, застывает быстро и ровно, не даёт «холодных» пайок с трещинами внутри — то, что нужно при пайке тонких контактов на платах, разъёмах, светодиодных лентах.

GIANT4 professional lighting

Почему от свинца стали отказываться

Свинец токсичен, накапливается в организме и не разлагается — это давно известный факт, а не новость последних лет. Пока припой использовали только в промышленности и его пары не попадали массово в бытовую среду, с этим мирились. Но с ростом объёмов производства электроники и утилизации старой техники свинец начал возвращаться в почву и воду через свалки — и вот тут регуляторы зашевелились всерьёз.

В 2006 году в Евросоюзе вступила в силу директива RoHS (Restriction of Hazardous Substances), которая ограничила использование свинца и ряда других вредных веществ в бытовой электронике. Производителям пришлось переходить на бессвинцовые сплавы — чаще всего это сплавы олова с медью и серебром (SAC-сплавы, от Sn-Ag-Cu). У них температура плавления выше, около 217–220 градусов против 183 у классического ПОС, паяют ими сложнее — нужен более опытный монтажник и точный температурный контроль, иначе получается «холодная» пайка с трещинами. Поэтому бессвинцовый припой пока не вытеснил свинцовый полностью там, где регуляции не требуют иначе — в ремонте, хобби-электронике, мелком монтаже.

Так каким припоем паять светодиодную ленту дома

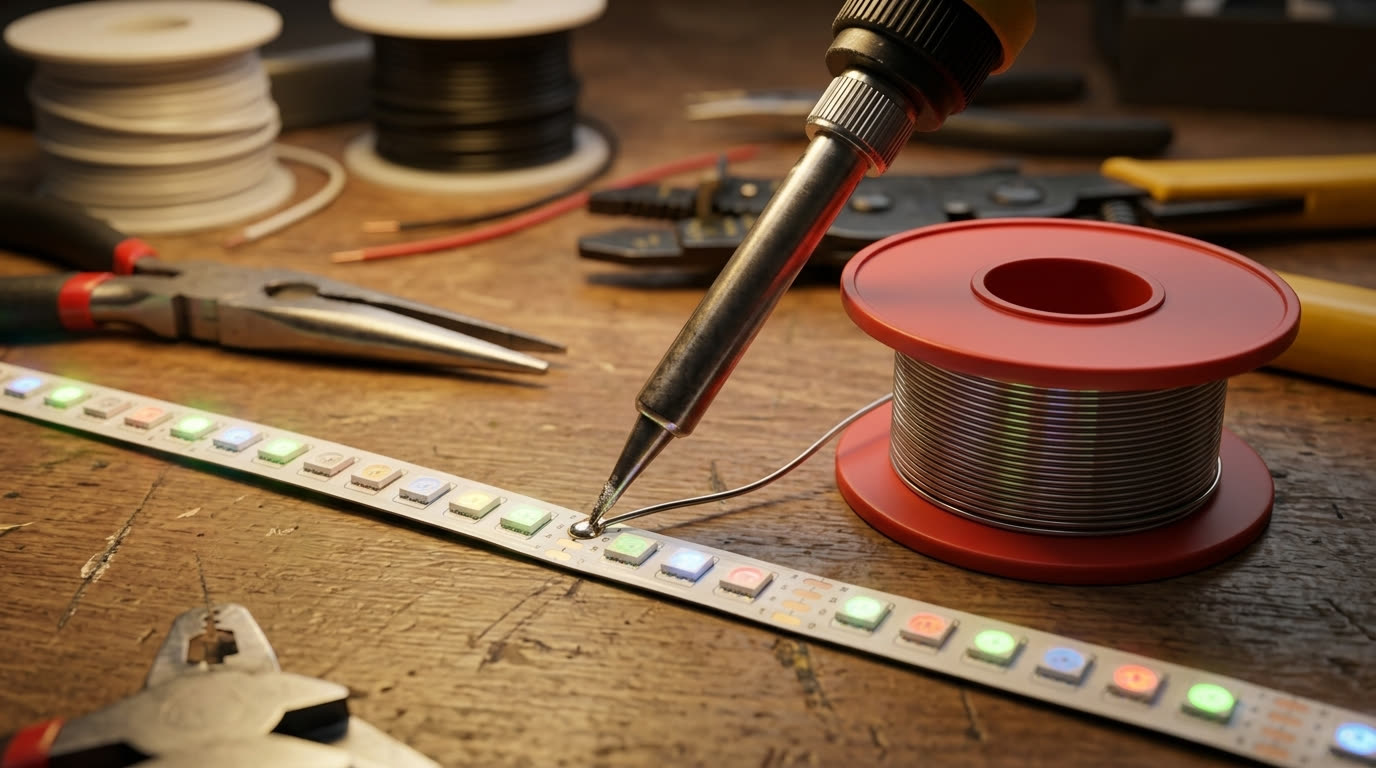

Для пайки светодиодной ленты, контроллеров и разъёмов в быту чаще всего берут именно классический свинцово-оловянный припой марки ПОС 61 или ПОС 63 — он плавится при более низкой температуре, и это выручает, когда рядом чувствительные светодиоды и тонкие дорожки на плате, которые легко перегреть. Дополнительный плюс — флюс уже внутри проволоки, не нужно отдельно макать жало в канифоль. Если предпочитаете отдельный флюс, а не встроенный в проволоку, подойдёт флюс для пайки спирто-канифольный — им удобно обрабатывать контакты перед пайкой.

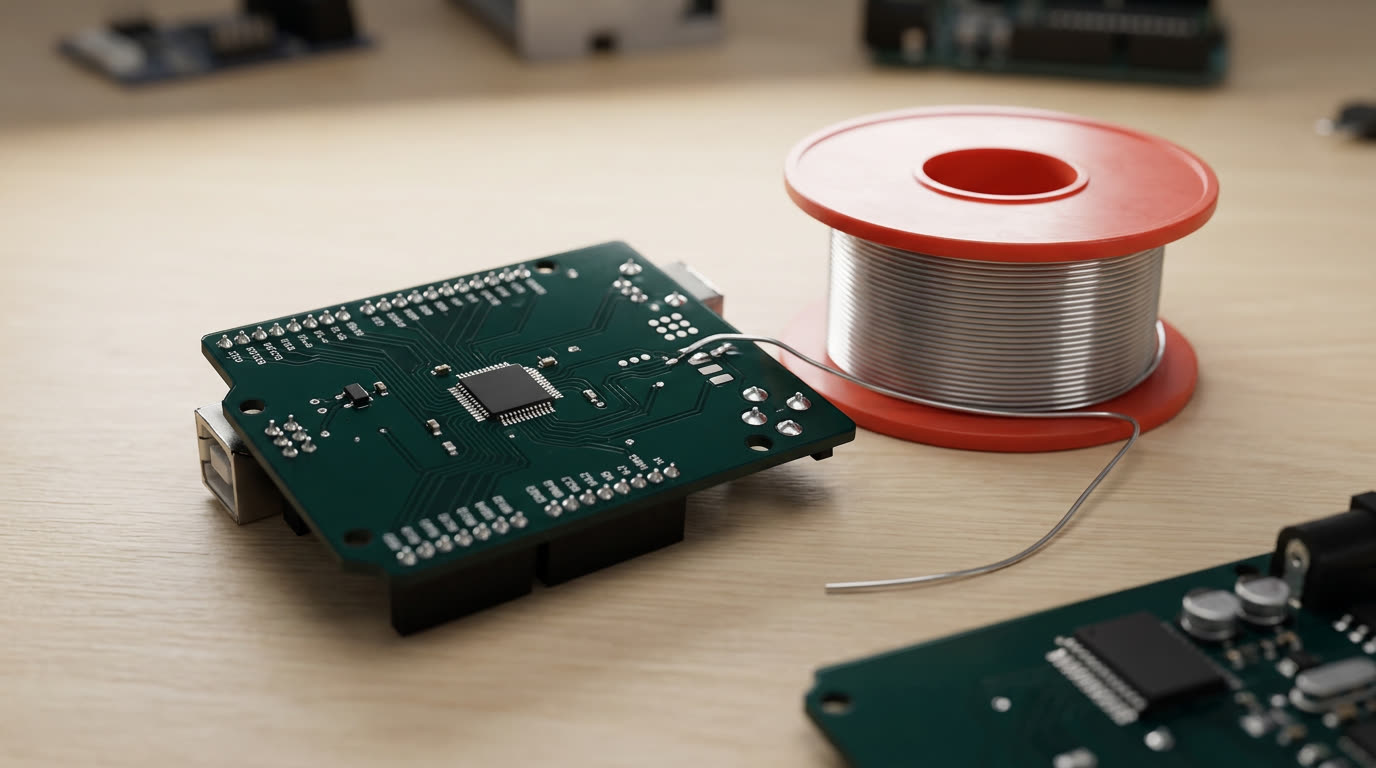

Мы в GIANT4 держим в каталоге припой для пайки в катушке 50 гр 0,8 мм ПОС 63 с флюсом Jinhu — сплав 63% олова и 37% свинца, тот самый эвтектический состав, температура плавления около 200 градусов. Толщина проволоки 0,8 мм — удобно для тонких контактов на ленте и микроконтроллерах: не приходится откусывать лишний припой, как бывает с толстой проволокой 1–1,5 мм, рассчитанной на более крупные детали. Флюс внутри проволоки экономит время — не надо отдельно наносить канифоль на каждый контакт.

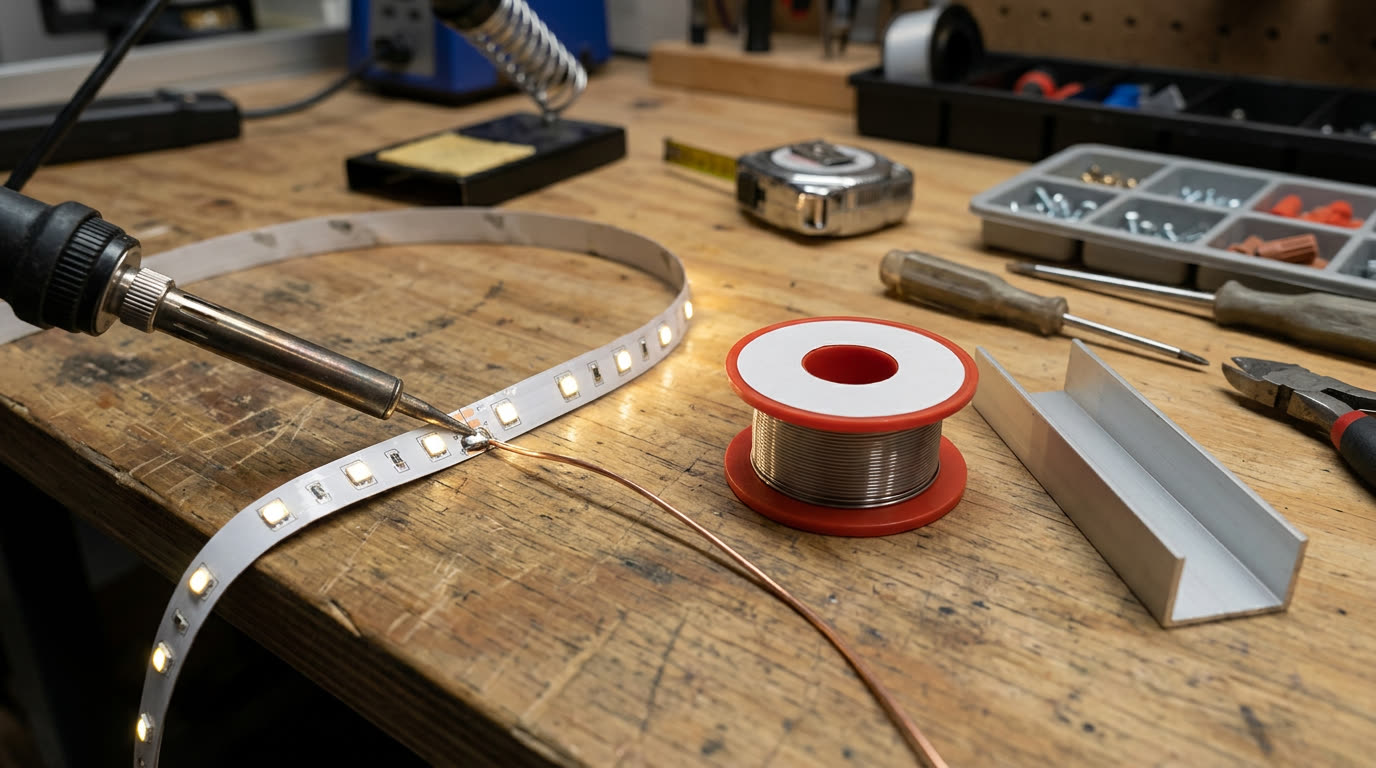

Если паяете адресную ленту с несколькими проводами на пиксель, тонкий припой особенно кстати — контактные площадки там мелкие, и толстая проволока просто зальёт соседние дорожки коротким замыканием. Для монтажа ленты после пайки пригодится и алюминиевый профиль для скрытой прокладки провода, и подходящий по напряжению блок питания, например сетевой адаптер 5В для адресной ленты.

Когда пайка вообще не нужна

GIANT4 professional lighting

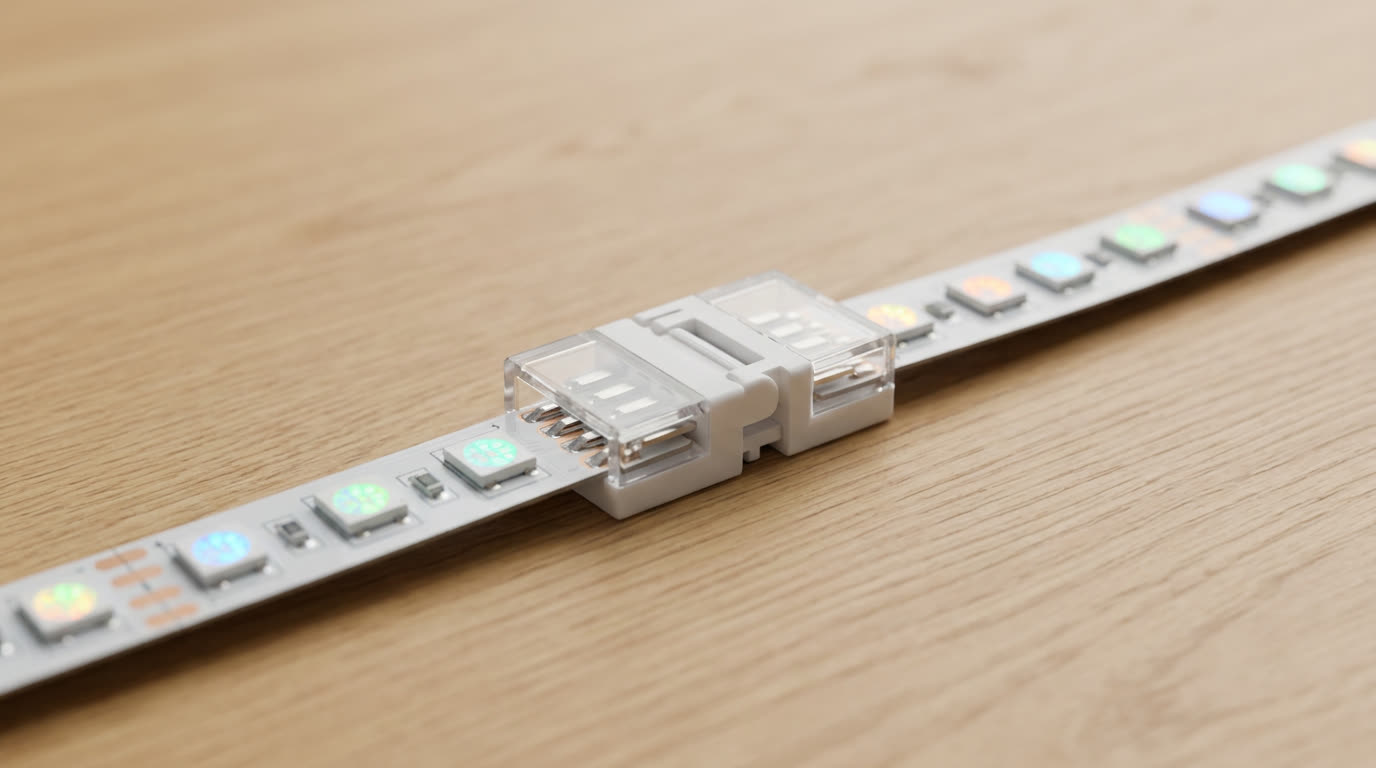

Со временем в электротехнику пришли решения без пайки вообще — обжимные разъёмы, клеммные колодки, коннекторы для ленты с прижимными контактами. Для бытового монтажа это часто проще: не нужен паяльник, не нужно ждать, пока остынет соединение, меньше риск перегреть светодиод рядом с местом пайки.

Но у пайки есть плюс, которого нет у механических соединений — контакт получается монолитным и не разбалтывается со временем от вибрации или перепадов температуры. Для стационарной подсветки в доме, где лента не двигается, это не критично, а вот в местах с вибрацией (за подвижной мебелью, в транспорте) паяное соединение надёжнее защёлки. Если собираете проект с нуля и решаете, что взять — можно посмотреть весь раздел коннекторов и комплектующих, где рядом с припоем есть и беспаечные разъёмы для разных типов ленты.

GIANT4 professional lighting

Частые вопросы

Почему припой именно 63% олова, а не 50 на 50?

Потому что пропорция 63/37 (или близкая к ней 60/40) — эвтектическая: сплав плавится и застывает резко, без промежуточной вязкой фазы, которая портит пайку мелких контактов. При других пропорциях, включая 50/50, сплав проходит через кашеобразное состояние дольше, и шов получается менее прочным и ровным.

Чем отличается ПОС 61 от ПОС 63?

Цифры показывают процент олова: 61% или 63%. Разница минимальна и на практике почти не влияет на пайку в быту — оба сплава близки к эвтектической точке и подходят для тонких контактов на платах, разъёмах и лентах. ПОС 63 чуть более стабилен по температуре плавления.

Можно ли паять светодиодную ленту без флюса?

Технически можно, но контакт получится хуже — окислы на меди мешают припою растечься ровно, и есть риск «холодной» пайки с микротрещинами. Проще взять припой с флюсом внутри проволоки — не нужно отдельно наносить канифоль на каждый контакт ленты.

Бессвинцовый припой лучше свинцового?

Он безопаснее с точки зрения экологии и обязателен для промышленной электроники по нормам RoHS, но паять им сложнее — температура плавления выше на 30–40 градусов, и легче перегреть светодиод рядом с местом пайки. Для бытового монтажа ленты классический ПОС 61/63 остаётся проще в работе.
