Как устроена светодиодная лента внутри

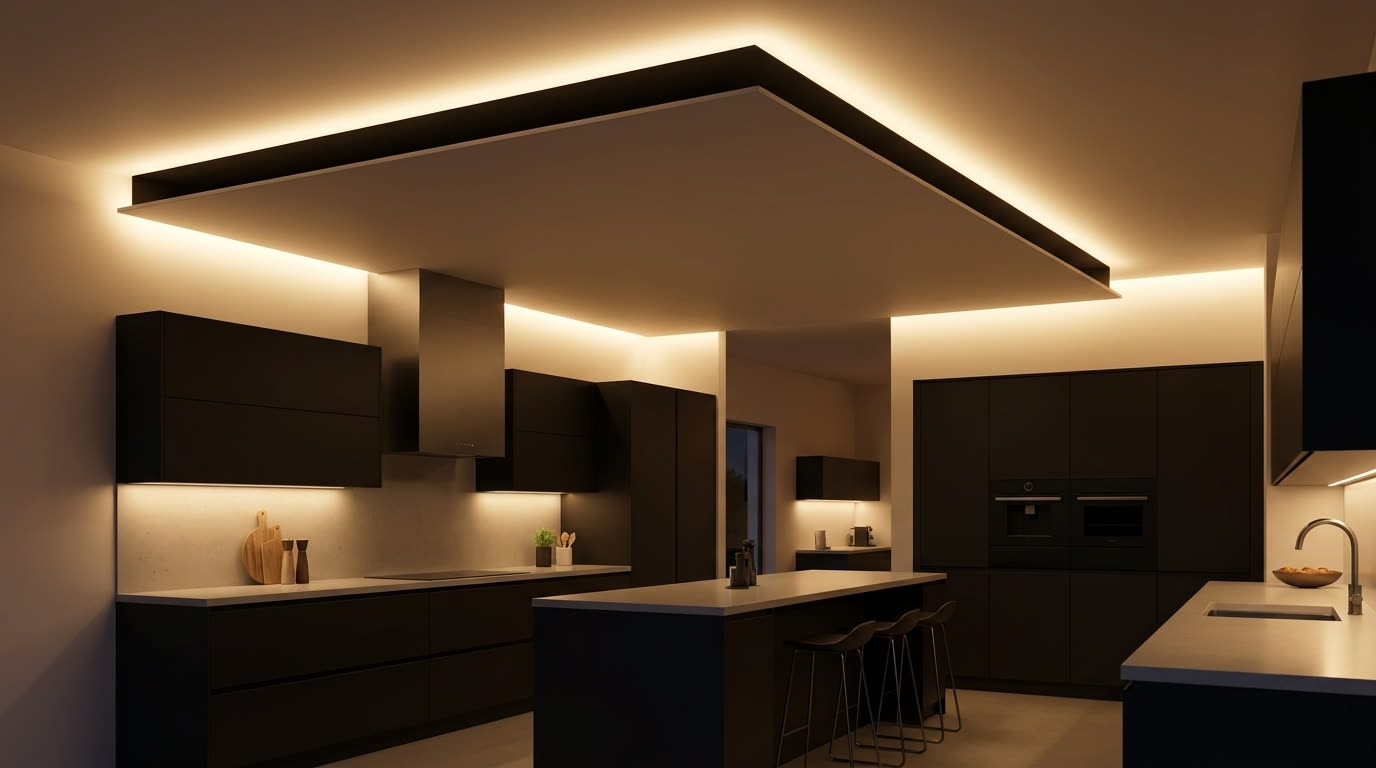

Освещение в квартирах и домах постепенно уходит от одной люстры в центре потолка — свет теперь распределяют по периметру, прячут в нишах, встраивают в мебель и лестницы. Приём не новый, но раньше для него использовали неон и дюралайт, а сейчас — светодиодную ленту: она тоньше, экономичнее и служит намного дольше. Проблема в том, что на витрине все ленты выглядят одинаково — узкая полоска с точками светодиодов, — а разница в цене между соседними моделями может быть двух-трёхкратной. Понять, за что платишь, получится только если знаешь, из чего лента собрана и на что влияет каждый слой. Разберём светодиодную ленту по слоям — от подложки до клея — и покажем, почему это не абстрактная инженерия, а вещи, которые определяют, сгорит она через полгода или проработает пять лет.

Как устроена светодиодная лента: основа и слои

Светодиодная лента — это гибкая печатная плата в виде узкой полосы, на которую напаяны светодиоды, резисторы и токопроводящие дорожки, а с обратной стороны нанесён слой клея. По сути это упрощённая версия обычной электронной платы, только вытянутая в линию и сделанная гибкой.

Если разбирать по порядку, снизу вверх, получится так: клеевой слой с защитной плёнкой, гибкая подложка (обычно на основе полиимида или FR4 с гибким наполнителем), медные токопроводящие дорожки, напечатанные или напаянные на подложку, светодиоды SMD (поверхностного монтажа) и резисторы между группами диодов. Сверху часто есть тонкий слой лака — он защищает медь от окисления и диоды от механических повреждений. У влагозащищённых лент добавляется силиконовое покрытие или полноценная герметичная оболочка, но это уже отдельная история — про такие варианты есть подборка герметичной ленты для улицы и ванной.

Каждый слой здесь — не украшение, а рабочий элемент. Тонкая или дешёвая подложка плохо отводит тепло, экономия на меди снижает максимальный ток, слабый клей отпускает ленту от потолка через месяц эксплуатации. Дальше — по каждому слою отдельно.

Из чего состоит подложка и почему толщина меди важна

Подложка — это гибкая основа ленты, на которой держится вся остальная конструкция и по которой проходит ток к каждому светодиоду. От неё напрямую зависит, как лента отводит тепло и сколько она проживёт.

В бюджетных лентах подложка однослойная и тонкая, дорожки на ней узкие. Пропускная способность меди ограничена: чем тоньше дорожка, тем сильнее она греется под нагрузкой и тем быстрее теряет проводимость со временем. На двухслойной подложке медный слой толще и дорожки шире — ток проходит с меньшим сопротивлением, лента меньше нагревается сама по себе и меньше теряет яркость к концу катушки. Это особенно заметно на длинных отрезках: если тянуть 5 метров ленты 12 вольт от одного блока питания, на однослойной подложке дальний конец может светить заметно тусклее ближнего именно из-за просадки напряжения на тонкой меди.

Двухслойная подложка стоит производителю дороже, но это ровно тот случай, где экономия на 10-15 рублей с метра оборачивается более коротким сроком службы. У ленты 2835 Standard 120 led на 12/24 вольта подложка сделана двухслойной — это компромисс между ценой и долговечностью, о котором производители говорят, называя серию «стандарт».

Зачем на ленте резисторы и почему их нельзя убрать

Резисторы на ленте ограничивают ток, идущий к группе светодиодов, и защищают их от перегорания при малейшем скачке напряжения в сети. Без резистора диод либо сгорает почти сразу, либо стремительно теряет яркость за несколько месяцев работы.

Светодиод — прибор капризный: у него нет собственного внутреннего сопротивления, которое ограничивало бы ток, как у лампы накаливания. Подать на него чуть больше напряжения, чем нужно — и он либо сгорит, либо начнёт деградировать в разы быстрее нормы. Резистор берёт этот излишек на себя, гасит его в виде тепла. Именно поэтому на ленте резисторы стоят не хаотично, а через равные промежутки — каждая группа из 3 светодиодов (в лентах на 12 вольт) получает свой резистор и работает независимо от соседних групп. Отсюда практическое следствие: резать ленту можно только по специально отмеченным линиям между группами — там, где резистор уже сделал свою работу для этого отрезка.

Экономия на резисторах — один из самых незаметных способов удешевить ленту: с виду плата не отличается от нормальной, только диоды проработают не пять лет, а год-полтора с заметным падением яркости уже через несколько месяцев.

GIANT4 professional lighting

Что держит диоды на месте — клеевой слой

Клеевой слой на обратной стороне ленты — это самоклеящаяся лента на основе акрила или силикона, защищённая снимаемой плёнкой. От его качества зависит, продержится ли лента на поверхности год или отклеится через неделю после монтажа.

Хороший клей держит ленту даже на слегка неровной поверхности гипсокартона или пластика, не отслаивается от нагрева работающих диодов и не даёт ленте провиснуть через месяц. Слабый клей — классическая история: лента вроде приклеилась, а через пару недель, особенно на потолке, начинает провисать посередине или отходить по краям, где меньше опоры. Причина обычно в двух вещах: либо клей дешёвый и слабый сам по себе, либо поверхность перед монтажом не обезжирили толком — тут уже вопрос не к ленте.

Мастера, которые ставят подсветку натяжных потолков или собирают мебель со светом, редко доверяют одному клею — ленту дополнительно фиксируют в алюминиевый профиль. Здесь дело не только в надёжности крепления: профиль ещё отводит тепло от подложки, рассеивает свет через матовый экран и защищает диоды от механических повреждений. Для лент шириной 8 мм подходит накладной профиль 14х7 мм — он закрывает точки светодиодов и даёт равномерную линию света без пятен.

Почему двухслойная подложка и толщина ленты влияют на яркость

Толщина ленты и качество подложки влияют не только на срок службы, но и на равномерность света. Тонкая лента с плохим теплоотводом греется сильнее, а перегретый диод светит слабее номинала — это называется деградацией яркости, и она у бюджетных лент идёт заметно быстрее.

Диод 2835 (цифры означают размер корпуса в десятых доли миллиметра — 2,8 на 3,5 мм) сам по себе рассчитан на определённую температуру кристалла. Пока она в норме, диод светит стабильно и деградирует медленно — 3-5% потери яркости за несколько лет считается нормой. Если подложка плохо отводит тепло, температура кристалла растёт, и та же деградация происходит за месяцы, а не за годы. Отсюда и разница в гарантии: у ленты с нормальной подложкой и достаточной толщиной меди производитель спокойно даёт два года гарантии, потому что знает — раньше она не выйдет из строя при нормальной эксплуатации.

Распространённое заблуждение — что лента на 24 вольта светит ярче, чем на 12. Напряжение — это условие подключения, а не характеристика яркости: она зависит от количества и типа светодиодов на метр, а не от вольтажа. Разница между 12 и 24 вольтами в другом — на 24 вольта можно тянуть более длинные линии без сильной просадки напряжения на дальнем конце, что удобно для больших помещений. Для более яркого и стабильного варианта с электронной стабилизацией тока можно посмотреть ленту IC LUX 2835 с ip20, где каждый светодиод получает одинаковый ток независимо от длины отрезка. А если нужна регулировка цветовой температуры от тёплого до холодного белого — здесь работает другая конструкция, с двумя рядами диодов разного оттенка, как в двухцветной CCT-ленте MIX.

GIANT4 professional lighting

Как понять, что лента качественная, ещё до покупки

GIANT4 professional lighting

Определить качество ленты на глаз без вскрытия сложно, но есть косвенные признаки: равномерность свечения диодов по всей катушке, отсутствие мерцания на глаз или через камеру телефона, и то, насколько подробно продавец описывает состав — толщину подложки, тип клея, реальную мощность на метр.

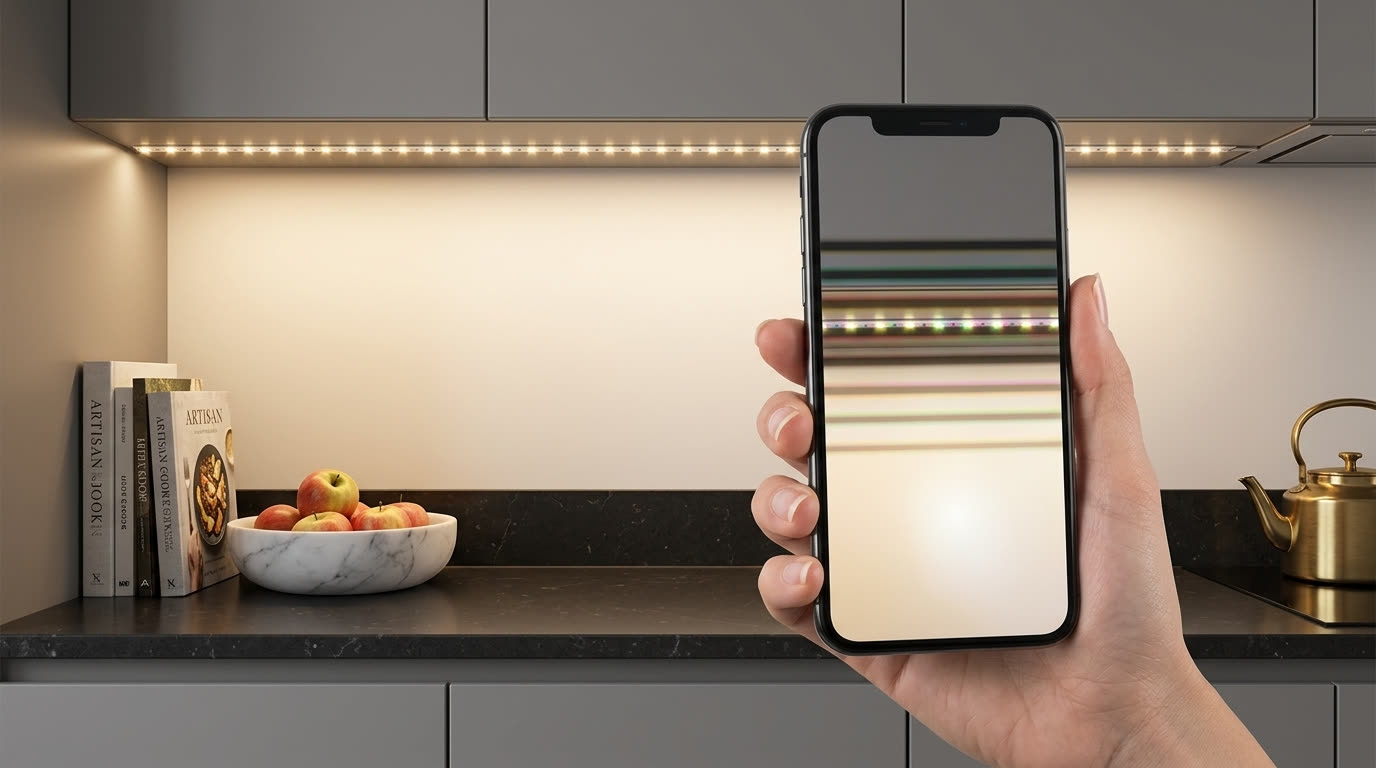

Мигание, заметное через камеру смартфона (на глаз лента может казаться ровной), часто говорит о слабой электронике или отсутствии стабилизации тока — это не всегда критично для декоративной подсветки, но для рабочего освещения на кухне или в кабинете лучше выбирать ленту без такого эффекта. Разброс яркости между началом и концом 5-метровой катушки — сигнал про тонкие дорожки на подложке. А то, что продавец прямо называет характеристики подложки, клея и диодов, а не только цену за метр — обычно неплохой индикатор, что и сама лента сделана без грубой экономии на компонентах.

Если собираете подсветку с нуля, кроме самой ленты понадобится профиль для крепления и рассеивания света, блок питания подходящей мощности с запасом 20-25% от расчётной нагрузки, и коннекторы для соединения без пайки — весь набор проще смотреть по разделам каталога, чтобы сразу сопоставить мощность ленты и блока питания. Для длинных линий на 24 вольта пригодится блок питания 400W 24V — с ним можно запитать сразу несколько катушек без просадки.

Частые вопросы

Из чего состоит светодиодная лента?

Лента состоит из гибкой печатной подложки с медными дорожками, напаянных на неё светодиодов SMD и резисторов, которые ограничивают ток к каждой группе диодов, защитного лака сверху и клеевого слоя с плёнкой на обратной стороне. У влагозащищённых версий добавляется силиконовая или полимерная оболочка.

Почему лента мигает или неравномерно светит?

Обычно из-за слабой электроники без стабилизации тока, тонких токопроводящих дорожек на подложке или просадки напряжения на длинном отрезке. Мерцание часто не видно глазом, но заметно через камеру телефона — это повод проверить ленту перед установкой в спальне или рабочей зоне.

Сколько на самом деле служит светодиодная лента?

При нормальной подложке, толковых резисторах и правильно подобранном блоке питания лента спокойно работает 5-7 лет без обслуживания. Срок службы сокращают перегрев из-за отсутствия профиля, завышенное напряжение блока питания и постоянная работа на максимуме без запаса по мощности.

Отличается ли яркость у ленты 12 и 24 вольта?

Напряжение не влияет на яркость напрямую — она зависит от количества и типа светодиодов на метр. 24 вольта удобнее для длинных линий: просадка напряжения на дальнем конце меньше, чем у 12-вольтовой ленты той же длины.

Если собираете комплект подсветки с нуля и хочется понимать, за что платите на каждом этапе — начните с раздела светодиодной ленты, там видно и подложку, и тип диода, и характеристики клея по каждой модели.
