Почему светодиодная лента мигает и что с этим делать

Декоративный свет в квартирах и на фасадах за последние годы перестал быть роскошью — светодиодную ленту клеят на кухонный гарнитур, в нишу под потолком, за телевизор, вдоль лестницы. Раньше такой свет монтировали электрики со схемой в руках, теперь ленту режут и соединяют своими руками, часто без опыта работы с низковольтной техникой. Отсюда и типичная беда: система вроде работает, но лента моргает — то ровно, то со сбоями, то только при определённой яркости диммера. Разберём, откуда берётся мигание светодиодной ленты, как отличить одну причину от другой и что с этим делать, не разбирая весь монтаж заново.

Почему светодиодная лента мигает во включенном состоянии

Мигание почти всегда связано с нестабильным напряжением на ленте: либо оно скачет из-за плохого контакта, либо управляющий сигнал от контроллера или диммера не подходит именно этой ленте. Реже причина в самом блоке питания, который не справляется с нагрузкой, или в деградации ленты со временем.

Причины мигания укладываются в четыре группы: контроллер или диммер, соединения и контакты, блок питания, износ самой ленты. Дальше — по порядку, от самой частой к самой редкой.

Лента мигает сразу после подключения — виноват контроллер?

Если лента замигала сразу после установки диммера или контроллера, в 8 случаях из 10 дело в несовместимости управляющего сигнала с типом ленты. Обычный бытовой диммер, рассчитанный на лампы накаливания, режет синусоиду сети и для светодиодной нагрузки не годится — лента либо мерцает, либо гаснет на малой яркости.

Светодиодные контроллеры управляют яркостью через ШИМ — широтно-импульсную модуляцию: лента вспыхивает и гаснет сотни раз в секунду, но так быстро, что глаз воспринимает это как ровный свет. Проблема начинается, когда частота ШИМ низкая (ниже 200 Гц) или контроллер дешёвый и «плавает» по частоте — тогда мигание видно невооружённым глазом, а на камеру телефона лента вообще может выглядеть как строб. Решение простое: под ленту нужен контроллер, рассчитанный именно на светодиодную нагрузку — например, из раздела контроллеров, а не универсальный диммер из строительного магазина. Для RGB и CCT-лент к этому добавляется ещё один нюанс — контроллер должен поддерживать именно этот тип управления, иначе кроме мигания получите ещё и неправильные цвета.

Плохой контакт — самая частая причина мигания

Мигание рывками, не по всей длине ленты, а в отдельных точках, особенно при задевании или сгибании — почти наверняка след плохого контакта. Плохая пайка, слабо затянутый винтовой зажим или окислившийся коннектор создают точку с высоким сопротивлением, и на ней напряжение проседает при малейшей вибрации.

Обычная SMD-лента режется и паяется через каждые 3–5 см, и каждый такой стык — потенциальное слабое место. Особенно если паять оловом низкого качества или использовать безпаечные коннекторы не по сечению провода. У COB-ленты, где 480 светодиодов на метр напаяны прямо на плату сплошной линией, число уязвимых стыков меньше — паять и соединять приходится реже, потому что сама лента выглядит и работает как непрерывная светящаяся полоса, а не цепочка отдельных диодов. Если старая SMD-лента с историей перепаек начала подводить, разумнее не чинить её в десятый раз, а присмотреться к COB-ленте — сплошная плата меньше зависит от качества каждого отдельного соединения.

Отдельно проверьте клеммы на блоке питания: если два провода — тёмный и светлый — затянуты слабо, лента может моргать при малейшей нагрузке на провод, например когда кто-то задевает шнур рядом с блоком.

GIANT4 professional lighting

Блок питания не тянет нагрузку

Волнообразное мигание или затухание в дальнем от блока питания конце ленты почти всегда говорит о мощности и длине линии, а не о качестве самой ленты. У блока питания есть предел по ваттам, и если нагрузка близка к максимуму или превышает её, напряжение начинает проседать, особенно при пиковых бросках потребления.

Простое правило: суммарная мощность ленты не должна превышать 80% от паспортной мощности блока. Если лента потребляет 10 Вт на метр (как COB 480 LED), пять метров дадут около 50 Вт, и под них нужен блок минимум на 60–65 Вт с запасом. Второй момент — длина линии. Чем длиннее отрезок ленты от одной точки питания, тем сильнее просадка напряжения на дальнем конце, особенно у 12-вольтовых лент. На 24 В та же просадка на порядок меньше при равной длине провода, поэтому длинные линии по 10 метров и больше разумнее собирать именно на 24 В, если модель ленты это позволяет. Подбирать блок питания лучше сразу под конкретную ленту, с запасом по мощности — раздел с блоками питания на сайте отсортирован по ваттам, так проще не ошибиться.

Ещё одна частая история — дешёвый безымянный блок питания без стабилизации. Он держит напряжение нестабильно даже без перегрузки, лента на нём мигает еле заметно, но постоянно, особенно при включении других приборов в той же сети.

Лента начала моргать через несколько месяцев — что изменилось

Мигание, появившееся спустя месяцы ровной работы без видимых причин, обычно указывает на износ: окисление контактов от влаги, отслоение клеевого слоя из-за перегрева, деградацию отдельных светодиодов. Чаще всего это происходит там, где ленту эксплуатируют не по паспорту — во влажном помещении без герметизации или под слоем теплоизоляции без отвода тепла.

Обычная лента с классом защиты IP20 не рассчитана на влагу — токопроводящие дорожки со временем окисляются во влажной среде, и это тоже даёт мигание на нестабильном контакте, только распределённое по всей длине, а не в одной точке. Если подсветка стоит в ванной, на кухне у мойки или на улице, изначально нужна была герметичная влагозащищённая лента с силиконовым слоем, а не открытая лента, замотанная в скотч постфактум.

Перегрев — вторая частая причина. Лента, спрятанная под алюминиевый профиль без вентиляции или уложенная плотными петлями, греется сильнее паспортных значений, и через несколько месяцев отдельные диоды начинают мерцать перед выходом из строя. Это заметно как редкие вспышки или затемнения отдельных участков, которые со временем учащаются.

GIANT4 professional lighting

Что делать: порядок проверки при мигании

GIANT4 professional lighting

Начинать стоит с самого простого и дешёвого — с контакта, а не с замены всей ленты или блока питания.

1. Отключите диммер или контроллер и подайте на ленту напряжение напрямую от блока питания через клеммы. Если мигание пропало — дело в управляющем устройстве, ищите контроллер под конкретный тип ленты.

2. Проверьте все паяные и винтовые соединения по длине ленты — руками, слегка потянув в месте стыка. Если мигание усиливается при нажатии на конкретный участок — там и проблема.

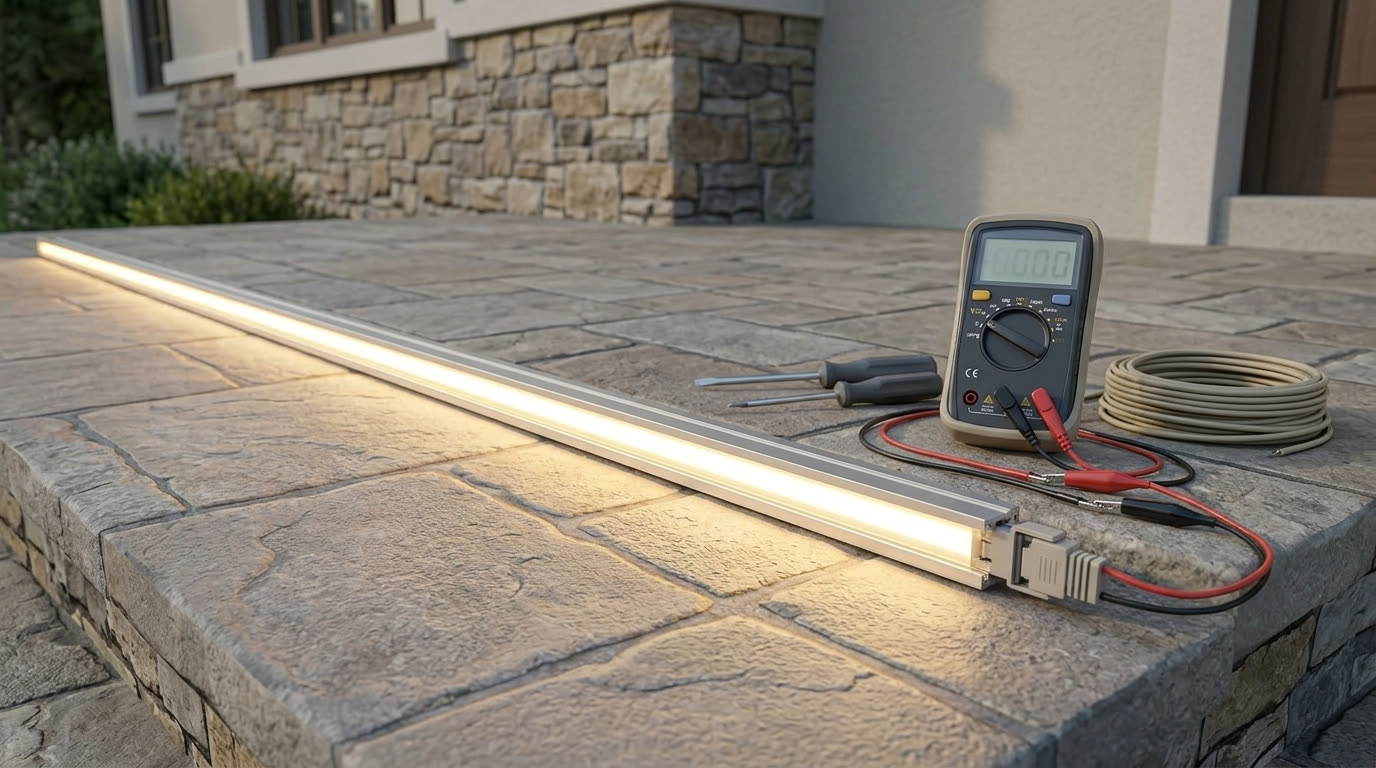

3. Измерьте напряжение на дальнем конце ленты мультиметром при полной нагрузке. Просадка больше 0,5–1 В от паспортных 12 или 24 В говорит о слабом блоке питания или слишком длинной линии.

4. Осмотрите ленту на предмет потемневших участков платы, отслоившегося клея, следов влаги на контактах — это признаки износа, при которых проще заменить отрезок, чем чинить.

Если после этих шагов причина не ушла, а лента старая и разбитая на десяток спаянных кусков, разумнее заменить участок целиком, чем искать плохой контакт в очередной раз. Здесь удобно смотреть на коннекторы для монтажа без пайки — они снимают часть проблем с плохим контактом на входе, хотя сами по себе от перегрузки блока питания не спасают.

Частые вопросы

Почему светодиодная лента мигает во включенном состоянии, если раньше работала нормально?

Чаще всего это ослабший контакт в месте пайки или в клемме блока питания — со временем олово или зажим окисляются и перестают держать стабильный контакт. Реже причина в стареющем блоке питания, который со временем начинает хуже держать напряжение под нагрузкой.

Почему лента начала моргать именно при работе с диммером?

Обычный бытовой диммер для ламп накаливания режет синусоиду сети и не подходит для светодиодной нагрузки — на малой яркости лента будет мерцать или гаснуть рывками. Нужен контроллер, рассчитанный конкретно на LED-ленту, с частотой ШИМ не ниже 200 Гц.

Может ли лента мигать из-за того, что она слишком длинная?

Да, на длинных отрезках напряжение проседает к дальнему концу линии, особенно у 12-вольтовых лент — это выглядит как затемнение или мигание в конце катушки. Для линий от 5–10 метров разумнее ставить 24-вольтовую ленту или подавать питание с двух концов.

Опасно ли мигание ленты с точки зрения пожаробезопасности?

Само по себе мигание не опасно, но если его причина — перегретый контакт с высоким сопротивлением, в этой точке провод и изоляция нагреваются сильнее нормы. Плохой контакт лучше устранить сразу: это вернёт ровный свет и снимет риск нагрева проводки в этом месте.

Если старая лента после всех проверок так и мигает, а разбираться с очередной перепайкой не хочется — проще собрать участок заново на ленте из каталога, подобрав под неё блок питания и контроллер сразу с запасом по мощности.
