Эффект текущей воды на светодиодной ленте: как это работает

Освещение всё чаще выходит за рамки статичной подсветки: свет меняется во времени — перетекает, мигает по шаблону, реагирует на музыку или хлопок. Раньше динамику давал обычный RGB-контроллер, который крутит цвета сразу по всей ленте одним куском. Сейчас акцент сместился на адресную ленту, где каждый диод — отдельная точка со своим цветом и яркостью, и из этих точек можно рисовать узоры почти как пикселями на экране. Один из самых узнаваемых узоров — «текущая вода»: по ленте бежит светлое пятно с плавным затуханием по краям, будто по трубке льётся жидкость. Такой эффект часто встречается в подсветке лестниц, фасадов и барных стоек. Разберём, из чего он складывается технически и что для этого понадобится.

Что за эффект и почему на обычной ленте его не получить

На обычной RGB или CCT-ленте все диоды подключены к одним и тем же проводам питания и управления — контроллер задаёт цвет сразу для всего отрезка. Плавное «пятно», бегущее по ленте, требует, чтобы каждый диод в отдельный момент времени горел своим цветом и своей яркостью: голова пятна ярче, хвост темнее и гаснет постепенно. Это работа адресной ленты — в ней каждый светодиод содержит собственный маленький чип (IC), который принимает и запоминает команду именно для себя, а дальше передаёт сигнал дальше по цепочке. Отсюда и второе название таких лент — «пиксельные»: управление идёт не отрезками, а поштучно, диод за диодом.

Эффект текущей воды технически — это бегущий градиент яркости и цвета, который контроллер прогоняет по массиву пикселей 20–50 раз в секунду. Чем выше частота обновления, тем плавнее выглядит движение и тем меньше заметны рывки на глаз.

Как контроллер заставляет ленту «течь»

Контроллер держит в памяти массив значений — по одному цвету на каждый диод ленты — и отправляет его по одному проводу данных (обычно это выводы DIN и, для некоторых чипов, дублирующий канал). Диоды принимают данные по очереди: первый забирает свою порцию информации и передаёт остаток дальше, второй делает то же самое, и так до конца ленты. Каждые несколько десятков миллисекунд контроллер обновляет массив, сдвигая яркое пятно на одну-две позиции — глаз воспринимает это как непрерывное течение.

Для эффекта важна не столько лента, сколько система управления. Простой RGB-контроллер с кнопками для этого не годится в принципе — он физически не умеет адресовать отдельные диоды. Нужен адресный контроллер: либо готовый блок с набором зашитых эффектов, либо программируемый, куда можно залить свой скрипт.

Какой контроллер нужен для эффекта текущей воды?

Нужен контроллер с адресным управлением и библиотекой динамических эффектов — обычно это устройство с приложением на телефоне, где «бегущая вода» уже есть в списке готовых пресетов вместе со скоростью и направлением. Программировать самостоятельно для этого не обязательно.

Для дома удобнее модели с управлением через Wi-Fi или Bluetooth и приложением, где можно подкрутить скорость волны, длину «хвоста» затухания и палитру — от холодного синего до бирюзового, что и даёт ощущение воды. Из того, что стоит смотреть, — контроллер SP630e с приложением: в нём три режима управления (одноцветный, CCT и адресный RGB), поэтому одно устройство подходит и для «водной» ленты, и для обычной белой подсветки в других местах квартиры. Если хочется собрать что-то на Arduino или ESP с полностью своим кодом эффекта — это отдельная тема с большей гибкостью, но и с более высоким порогом входа.

GIANT4 professional lighting

Почему эффект дёргается или обрывается?

Самая частая причина — просадка напряжения на длинной ленте от слабого блока питания: дальние диоды получают меньше вольт, тускнеют и начинают врать по цвету, из-за чего «вода» на другом конце ленты выглядит грязной и рваной. Правило простое — считать реальную мощность отрезка и брать блок питания с запасом 20–30%, а не впритык. Для метровых кусков хватает небольших блоков, но если лента длинная и разветвлённая, лучше сразу смотреть в сторону моделей помощнее, например блока питания на 300 Вт — с запасом он не перегревается и держит стабильные 12 В по всей длине.

Вторая частая беда — сигнал данных, который затухает на расстоянии больше пяти метров, если лента подключена только с одного конца. На старых чипах вроде WS2811 и WS2812 при обрыве или выходе из строя одного диода гасла вся лента после него — эффект «воды» просто обрывался посередине. Более новые чипы вроде WS2815 работают с резервным каналом данных: если один диод выходит из строя, гаснет только он, а остальная цепочка продолжает получать сигнал и течь дальше без сбоев. При проектировании длинных «водных» линий (лестница на 15–20 ступеней, длинный карниз) это заметно снижает риск, что вся анимация встанет из-за одной сгоревшей точки.

Третья ошибка — перепутанное направление ленты. На плате есть стрелка, показывающая, куда идёт сигнал данных, и если контроллер подключить не с того конца, вода либо не потечёт вообще, либо потечёт в обратную сторону от задуманной. Перед монтажом стрелку стоит проверить и подключать данные строго со стороны входа.

Соединять адресную ленту между собой без пайки удобнее через фирменные разъёмы — при перепайке легко перегреть чип и вывести из строя несколько диодов подряд, а для WS2815 с резервным каналом данных нужен 4-контактный коннектор (VCC, GND, DIN, BI), а не 3-pin, без риска обжечь плату паяльником.

Где эффект текущей воды смотрится лучше всего

GIANT4 professional lighting

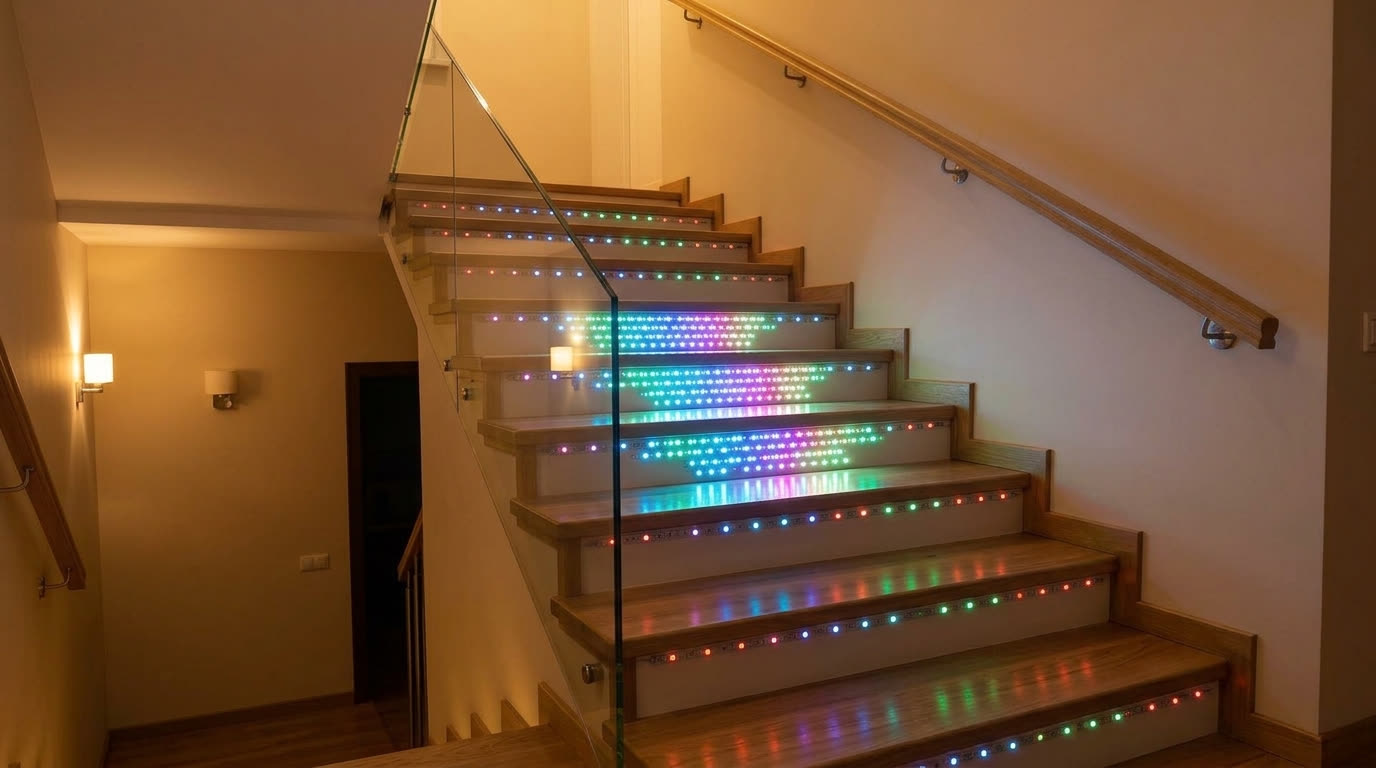

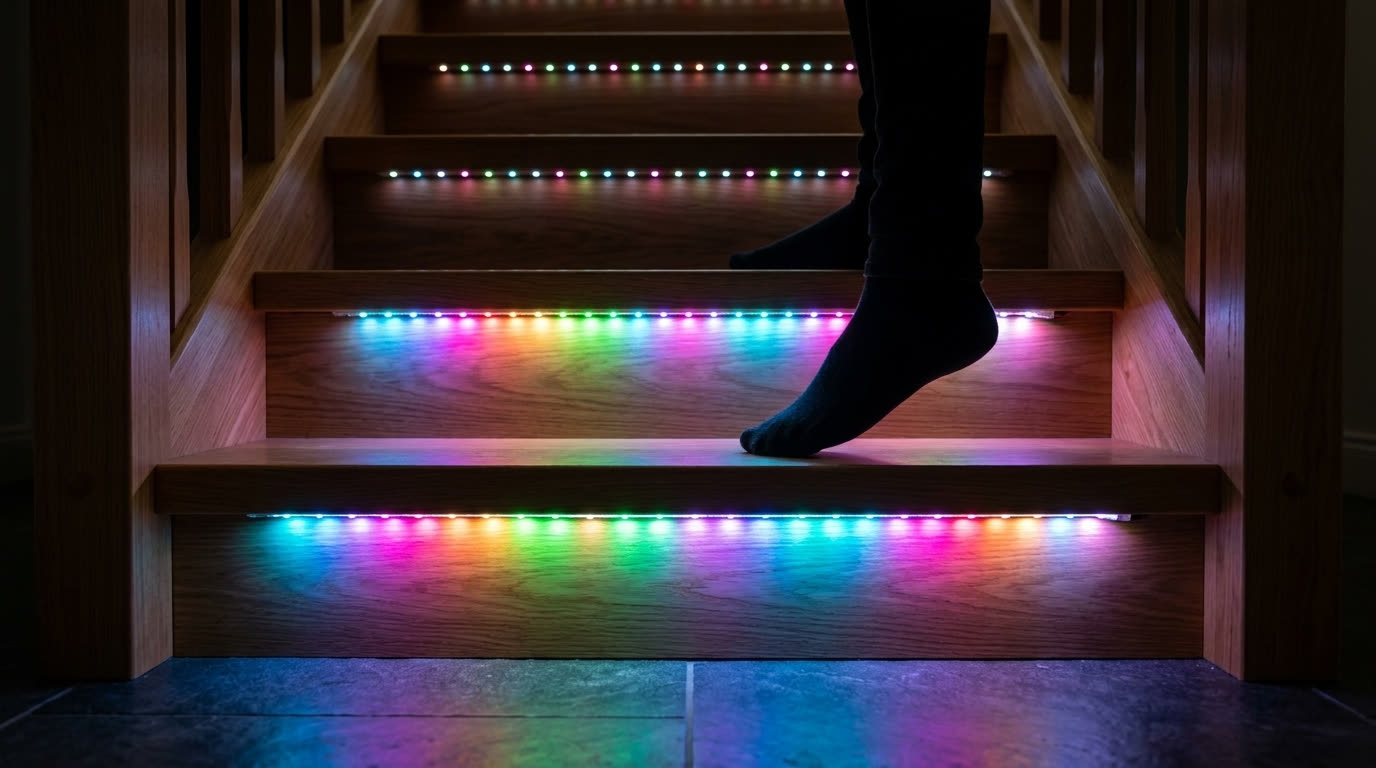

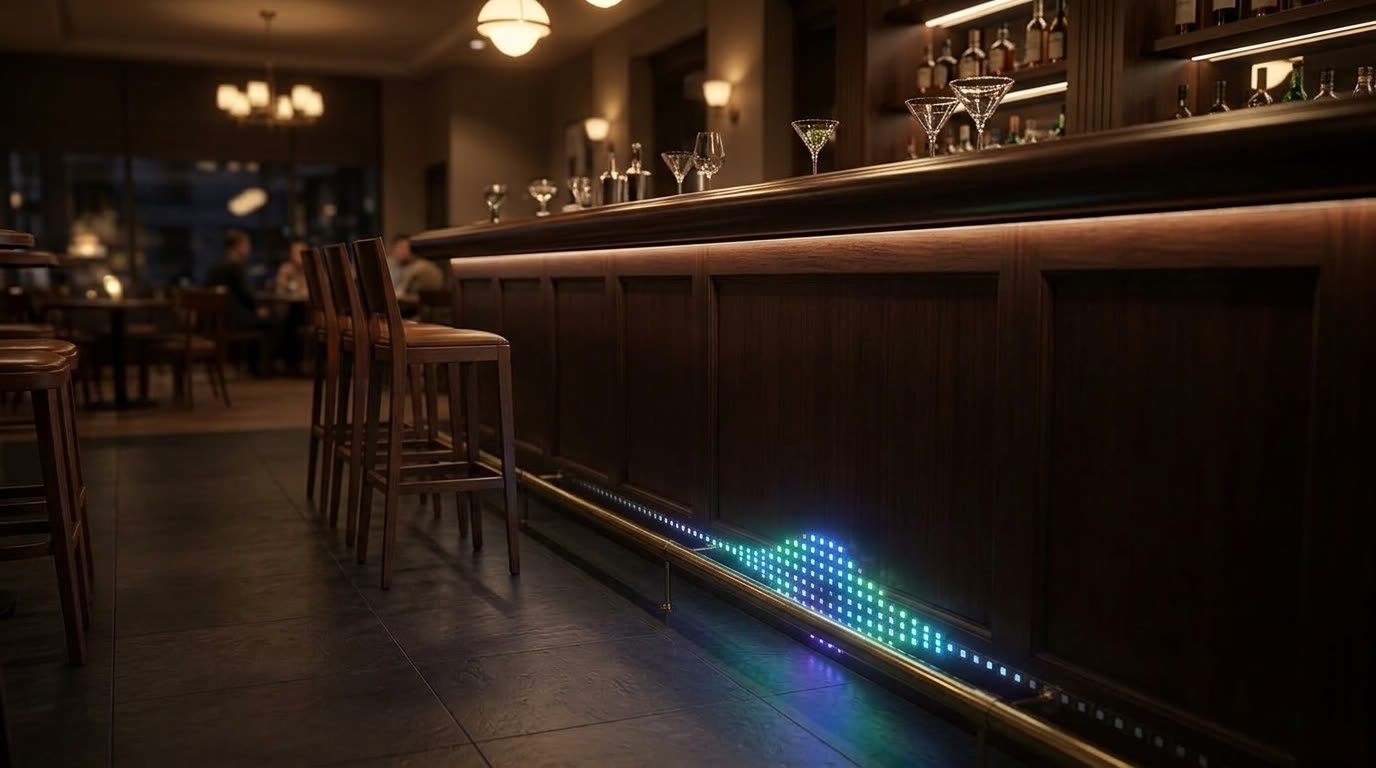

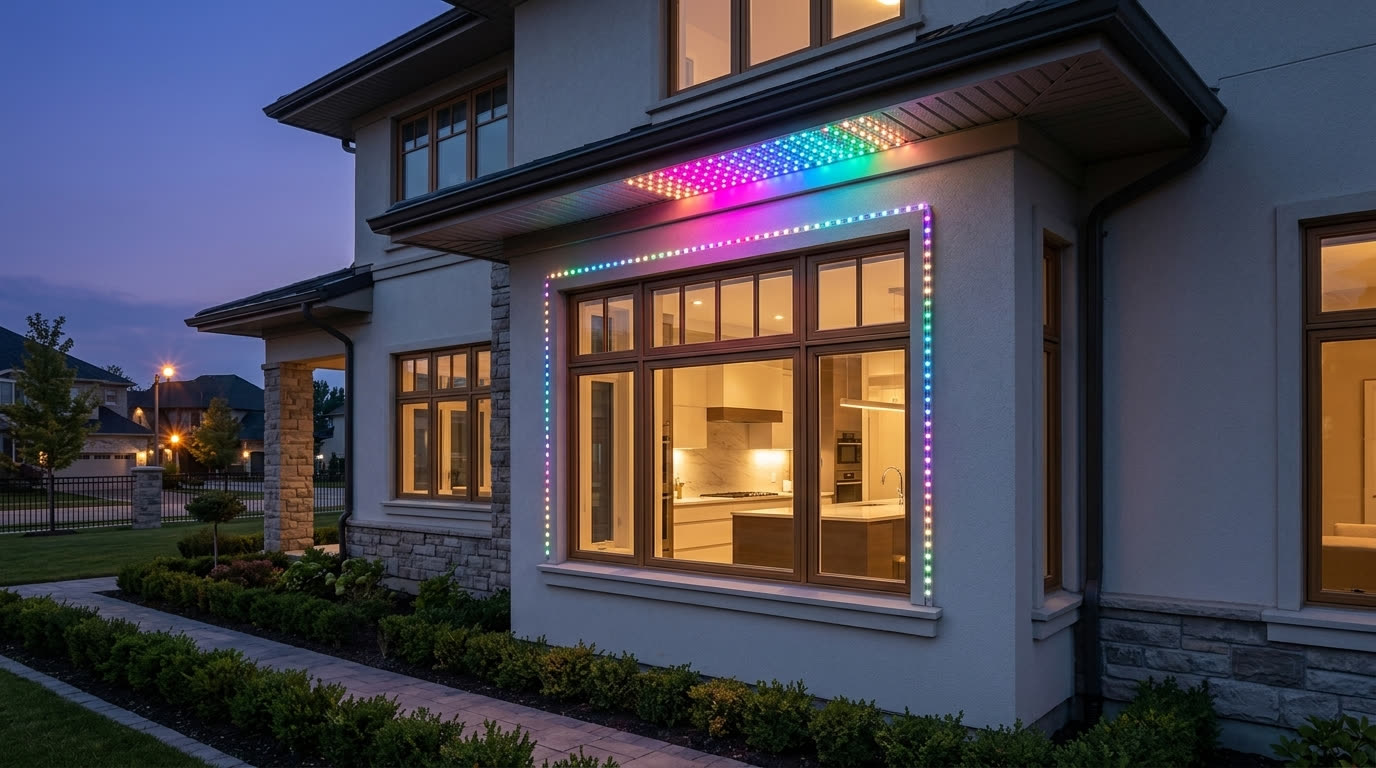

Классика жанра — подсветка ступеней лестницы, когда пятно света сбегает вниз при каждом шаге (для этого лента комбинируется с датчиком движения на каждой ступени или на весь марш). Хорошо работает эффект в нише под барной стойкой или столешницей на кухне, в раме зеркала, вдоль карниза фасада, в аквариуме или у бассейна.

Для улицы и влажных помещений важна степень защиты корпуса ленты. Обычная адресная лента в открытом исполнении для ванной, террасы или бассейна не подойдёт — влага быстро закоротит контакты между диодами. Для таких сценариев лента заливается силиконом в герметичный кожух со степенью защиты IP68 — она выдерживает прямой контакт с водой и работает при морозе до −40 °C, что важно для улицы зимой. Например, герметичная адресная лента WS2815 60 led IP68 рассчитана на бассейн, фасад или подсветку крыльца — там же, где реально может понадобиться настоящая вода рядом с лентой, а не только эффект. Для помещений без влаги проще взять открытую версию той же линейки без лишней переплаты за герметичность.

GIANT4 professional lighting

Частые вопросы

Можно ли сделать эффект текущей воды на обычной RGB-ленте?

Нет, обычная RGB-лента управляется целыми отрезками и не различает отдельные диоды — контроллер просто не может задать разный цвет соседним точкам. Для «бегущей воды» нужна именно адресная лента с чипом в каждом диоде и контроллер, поддерживающий поштучное управление пикселями.

Сколько метров можно запитать от одного контроллера?

Зависит от модели контроллера и его выходного тока, но чаще ограничение упирается не в контроллер, а в блок питания и падение напряжения на линии. На практике удобнее ставить блок питания ближе к середине длинной ленты или разбивать её на сегменты с параллельным питанием от одного источника.

Нужен ли особый блок питания для адресной ленты?

Специальной модели именно «под адресную ленту» нет, важны напряжение (12 В для большинства современных чипов) и запас мощности. Смотреть стоит в разделе блоков питания для светодиодной ленты — там указывается ток и мощность, от которых считается допустимая длина отрезка.

Работает ли эффект без подключения к интернету?

Да, большинство адресных контроллеров хранят эффекты в собственной памяти и запускают их без Wi-Fi — приложение нужно только для настройки скорости, палитры и переключения режимов, а после настройки контроллер работает автономно.

Если собираете подсветку с нуля — весь набор для адресной ленты, от самих чипов до контроллеров и коннекторов, проще смотреть в разделе адресной ленты и пиксельных систем, там же можно сравнить плотность диодов и защиту корпуса под конкретную задачу.
