Коннектор для DMX512 пикселей: что это и зачем он в световом шоу

Световые инсталляции последних лет ушли далеко от гирлянды с восемью режимами моргания. На фасадах, сценах и в медиа-фасадах всё чаще работает управляемая пиксельная подсветка — там, где каждый светодиод или группа диодов получает свою команду по протоколу, а не просто включается-выключается вместе со всей лентой. Раньше для такой точности использовали громоздкие DMX-сплиттеры и толстые многожильные кабели с разъёмами XLR, как в театральном свете. Сейчас индустрия постепенно переходит на компактные пиксельные контроллеры и лёгкие клеммные соединения — монтаж занимает меньше времени и обходится дешевле. GIANT4 разбирает один из таких узлов — коннектор для подключения DMX512 пикселей к контроллеру — и объясняет, чем DMX512 отличается от привычной адресной ленты, которую ставят дома.

Что такое DMX512 и зачем он в световом шоу

DMX512 — цифровой протокол управления освещением, придуманный для театра и концертов: один канал контроллера передаёт до 512 значений яркости или цвета одновременно, синхронно и без задержек на большие расстояния. В отличие от бытовой адресной ленты, DMX512 держит стабильный сигнал на десятках и сотнях метров кабеля, что важно для фасадов зданий и больших сцен.

Обычная адресная лента для дома — та, где каждый диод или сегмент управляется отдельно, эффекты «бегущие огни», переливы, — работает по протоколам вроде WS2812B или SPI. Сигнал там передаётся по двум-трём проводам, но на дистанции больше 5-10 метров без усилителя сигнала он начинает сыпаться: пиксели мигают невпопад, часть гаснет. Для гостиной или потолка этого достаточно. Для фасада высотки или сценической фермы длиной 40 метров — уже нет: сигнал DMX512 держит линию до 300 метров без потери синхронности за счёт дифференциальной передачи данных, как в промышленной автоматике.

Второе отличие — количество каналов управления. SPI-протокол в бытовой ленте обычно завязан на количество пикселей впрямую: контроллер обращается к каждому по очереди в цепочке. DMX512 работает каналами: один прибор может занимать 1, 3 или больше каналов (яркость, RGB, эффекты), и пульт видит их как отдельные строки в микшере — так осветители на концертах получают студийную точность управления.

Зачем нужен отдельный коннектор для DMX512

Коннектор для DMX512 пикселей — переходник между линией DMX-сигнала и самим пиксельным модулем или лентой. Он избавляет от пайки проводов на объекте и снижает риск короткого замыкания при монтаже под открытым небом. Без него провода приходится скручивать или паять прямо на месте, а для уличной инсталляции это плохая идея из-за влаги и перепадов температуры.

Коннектор для подключения DMX512 пикселей к контроллеру стоит 120 рублей и решает конкретную задачу: соединить кабель питания и сигнала с пиксельным модулем без пайки, без термоусадки, без паяльника на морозе. На объекте, где счёт идёт на десятки и сотни точек подключения — а именно так строятся фасадные инсталляции и медиа-экраны, — время на монтаж превращается в деньги. Разница между пайкой каждого узла и защёлкиванием коннектора — это часы работы на крупной инсталляции.

Отдельно на рынке есть коннектор ввода питания — он решает другую задачу: заводит питание в линию DMX512 отдельно от сигнального кабеля. Это нужно, когда мощность нагрузки высокая и тянуть питание вместе с сигналом по тонким проводам нельзя — просадка напряжения искажает и яркость, и цвет на дальнем конце линии. Коннектор ввода питания для DMX512 стоит 180 рублей и ставится в тех точках схемы, где нужно добавить питание, не разрывая сигнальную линию физически.

Характеристики коннектора: что это даёт на практике

Разберём параметры человеческим языком, а не строкой из даташита.

Тип соединения без пайки. Клеммный зажим фиксирует провод механически, контакт получается плотным и повторяемым — при демонтаже после мероприятия коннектор откручивается и ставится заново на другой объект, в отличие от паяного соединения, которое приходится обрезать.

Совместимость с DMX512 разъёмами и линией. Коннектор рассчитан под DMX-сигнал, а не под универсальный SPI-разъём бытовой адресной ленты — протокол важно не перепутать при выборе, иначе контроллер просто не увидит пиксели или увидит их некорректно.

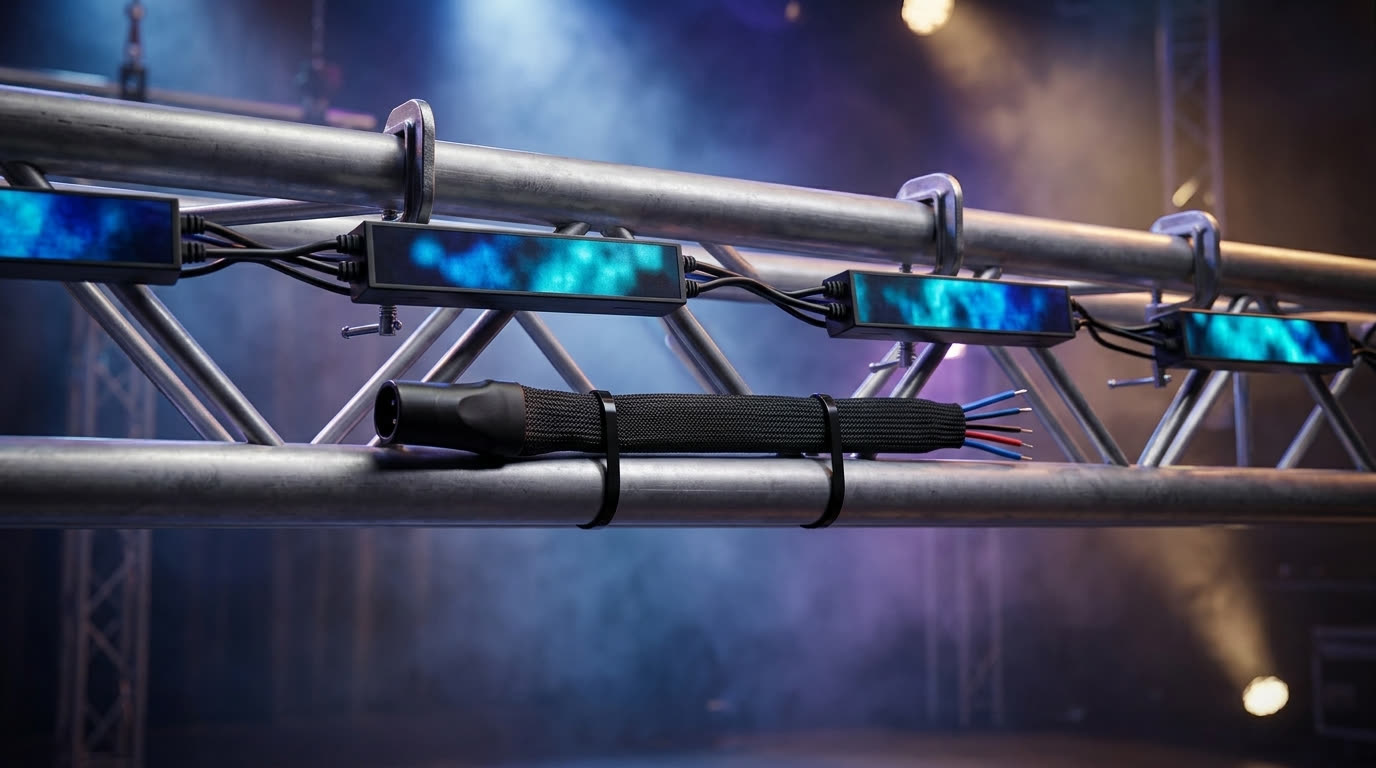

Компактный корпус. На фасаде или в сценической ферме, где пиксельные модули стоят плотно рядом, каждый лишний сантиметр разъёма мешает монтажу — компактный коннектор проходит в узкие профили и крепится ближе к точке подключения.

Цена 120–180 рублей за штуку. На объекте с сотней точек подключения разница между коннектором и пайкой — это время монтажников и предсказуемость результата: одинаковый узел на каждой точке проще диагностировать при поиске неисправности, чем сотню разных паяных соединений с разным качеством.

GIANT4 professional lighting

В каких сценариях коннектор реально нужен

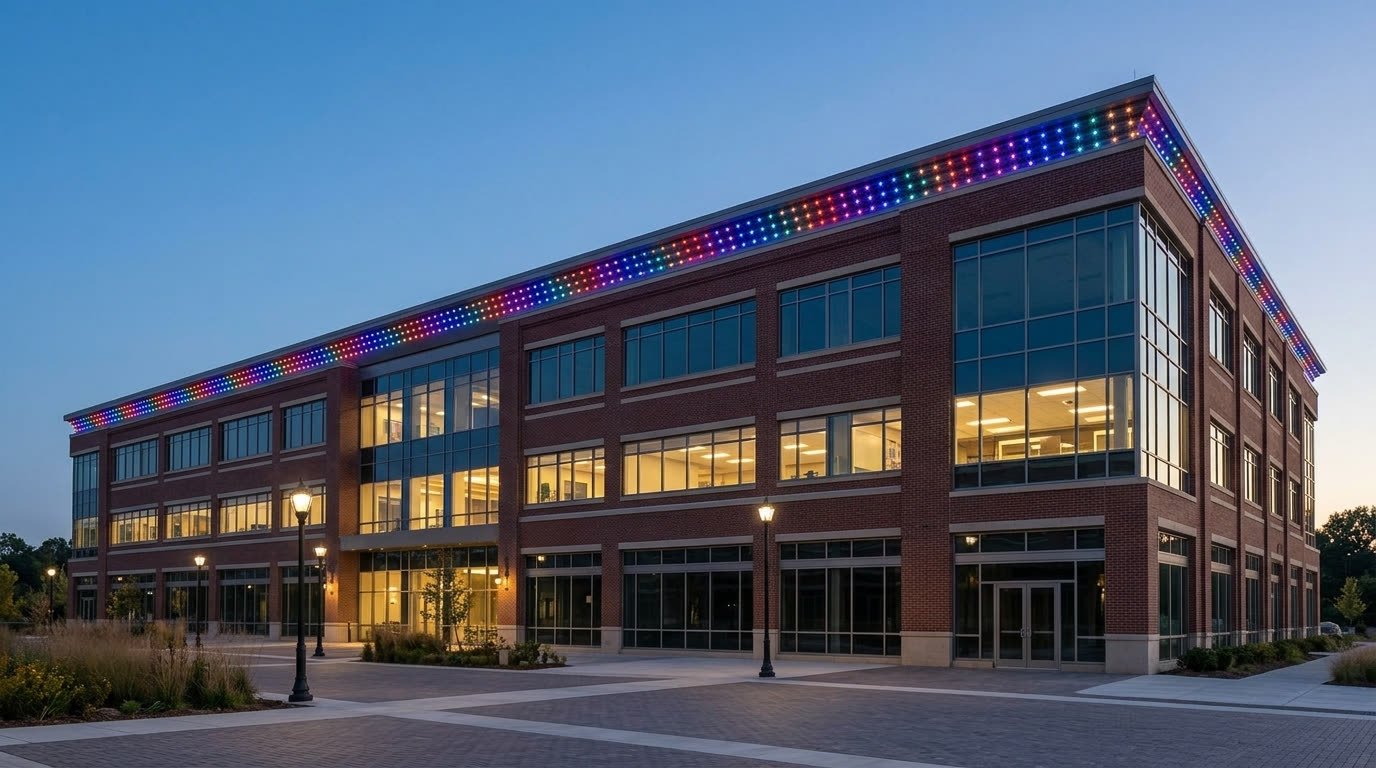

Фасадная подсветка зданий с пиксельным управлением. Когда на фасад ставят RGB-пиксели построчно и хотят получить эффект бегущей волны или синхронного цветового шоу на большой площади, DMX512 держит линию через весь фасад без потери сигнала, а коннектор ускоряет монтаж на высоте, где паять неудобно и рискованно.

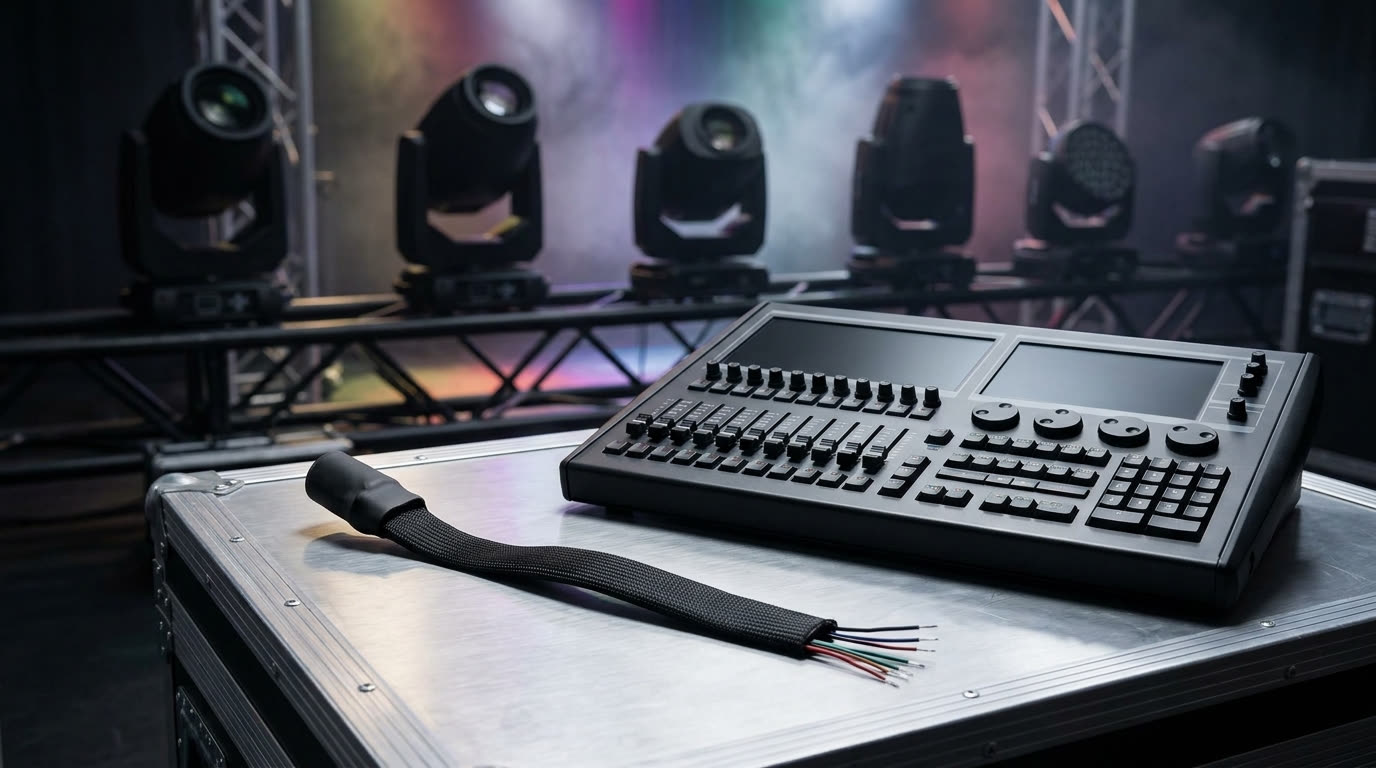

Концертные и театральные инсталляции. Сцена с десятками световых приборов, где каждый реагирует на команду пульта с точностью до миллисекунды, — классическая среда DMX512. Коннектор здесь встраивается в привычную для осветителей логику быстрой пересборки рига между мероприятиями.

Медиафасады и экраны из пиксельных модулей. Экран из отдельных пиксельных плат на большую площадь собирают под DMX512 или связку с контроллером на SPI — так получают управление отдельными зонами картинки. Если задача не просто подсветка, а полноценное изображение, стоит посмотреть в сторону экранов-сетки для медиафасадов.

Временные инсталляции и выставочные стенды. На стендах, где конструкцию собирают и разбирают за один день, разъёмное соединение без пайки — не роскошь, а необходимость: паяное соединение не переживает пятый цикл монтажа-демонтажа без потери контакта.

Кому подходит, а кому нет

Коннектор для DMX512 пикселей — товар для профессиональной световой инсталляции: концертное оборудование, фасады коммерческих зданий, сценография. Если вы собираете подсветку кухни, лестницы или потолка в квартире, DMX512 там избыточен и по цене, и по сложности настройки: контроллер DMX512 стоит на порядок дороже бытового, а пульт управления требует навыков программирования сцен, которых не требует обычный пульт с Wi-Fi.

Для дома логичнее обычная адресная лента, пиксели и матрицы на SPI-протоколе — она даёт те же бегущие огни и переливы, но управляется простым контроллером через приложение на телефоне, без изучения DMX-каналов и без выделенного пульта осветителя.

Если же речь о профессиональном объекте, где нужно закольцевать восемь портов и до 8192 пикселей в одном контроллере, разумно смотреть на программируемый контроллер H801RC — он работает и с DMX-512, и с SPI, что закрывает задачу смешанной инсталляции, где часть оборудования уже куплена под один протокол, а часть — под другой.

GIANT4 professional lighting

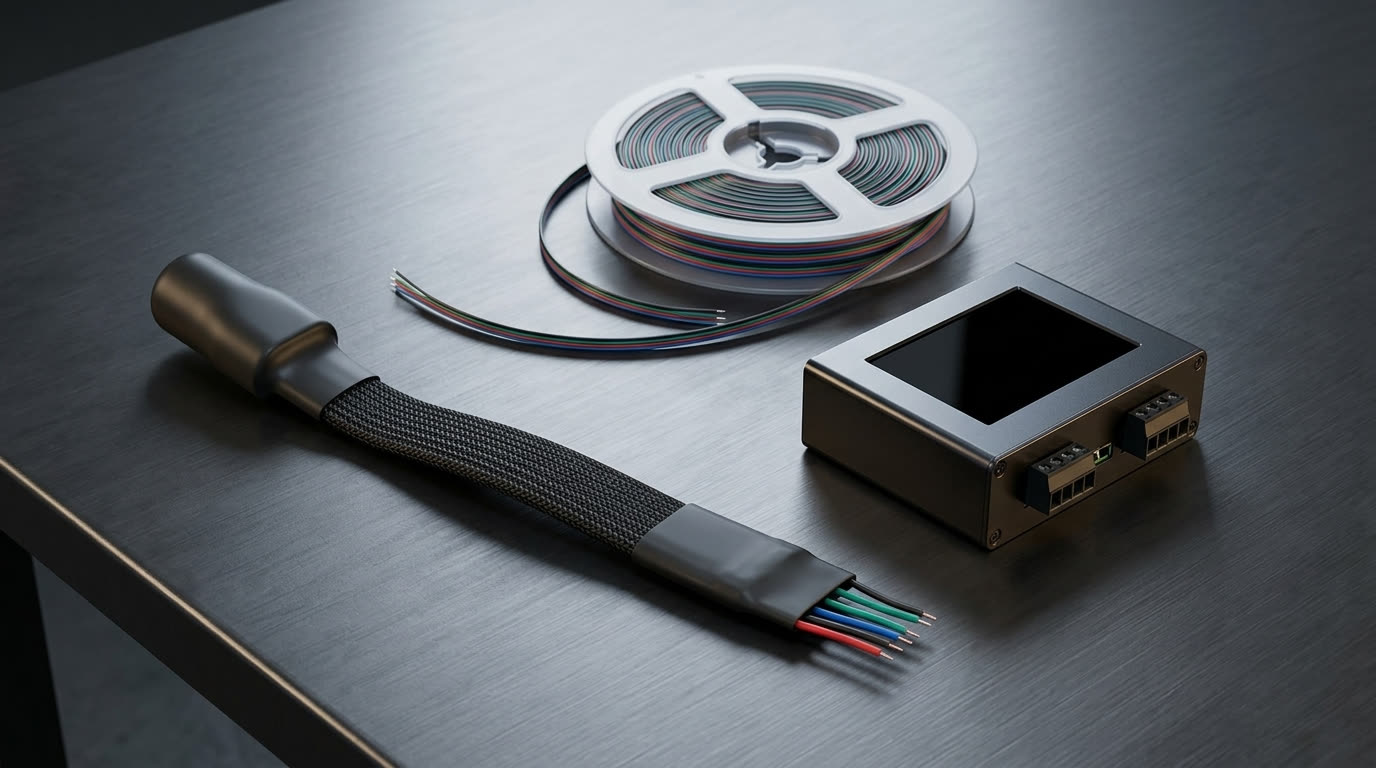

Что понадобится для сборки линии на DMX512

GIANT4 professional lighting

Кроме самого коннектора, для рабочей линии нужен контроллер с поддержкой протокола, кабель нужного сечения под расчётную длину линии и источник питания с запасом по мощности — недобор мощности блока питания на длинной линии даёт ту же просадку яркости, что и тонкий провод. Если проект собирается с нуля, стоит сразу прикинуть общее число пикселей и выбрать блоки питания с запасом минимум 20% от расчётной нагрузки — так контроллер не работает на пределе и линия не проседает по краям.

Частые вопросы

Чем DMX512 отличается от обычной адресной ленты?

DMX512 — протокол для профессионального света с дистанцией сигнала до 300 метров и управлением каналами через студийный пульт. Адресная лента на SPI-протоколе — бытовое решение для дома с дистанцией сигнала около 5-10 метров без усилителя, но с простым управлением через приложение или обычный пульт, без программирования DMX-сцен.

Можно ли подключить DMX512 пиксели без коннектора, просто пайкой?

Технически можно, но на объекте с десятками и сотнями точек подключения пайка занимает в разы больше времени и хуже переживает демонтаж-монтаж. Коннектор для DMX512 пикселей даёт разъёмное соединение, которое можно перебирать много раз без потери качества контакта, что удобнее на временных инсталляциях.

Нужен ли коннектор ввода питания, если уже есть коннектор для пикселей?

Это разные узлы для разных задач: коннектор для пикселей соединяет сигнальную линию с модулем, а коннектор ввода питания заводит дополнительное питание в линию отдельно от сигнала. На длинных линиях с высокой нагрузкой оба узла ставят вместе, чтобы избежать просадки напряжения на дальнем конце.

Подходит ли DMX512 для подсветки дома или квартиры?

Для жилых интерьеров DMX512 обычно избыточен по цене и сложности настройки — там достаточно бытовой адресной ленты с простым Wi-Fi контроллером. DMX512 оправдан там, где нужна синхронность десятков и сотен приборов на большой площади: фасады, сцены, выставочные конструкции.

Если собираете световую инсталляцию с нуля и уже определились с протоколом — начните с подбора коннектора под задачу, а контроллер и питание считайте сразу под полную длину линии, а не под тестовый кусок.

Команда GIANT4 professional lighting
