Как работает сенсорная кнопка и почему она реагирует без нажатия

Управление светом постепенно уходит от механики. Ещё десять лет назад свет включали тумблером с щелчком, и это было нормой — контакт замыкался физически, ток шёл через металлические пластины. Сейчас всё чаще на панелях, лампах и корпусах видно ровную гладкую поверхность без единой кнопки, а свет всё равно включается от прикосновения или даже от того, что палец просто оказался рядом. Никакой магии здесь нет — есть простая физика, в которой стоит разобраться, прежде чем ставить такую кнопку в свой проект. В статье разберём, как работает сенсорная кнопка, почему она срабатывает без механического нажатия и на что смотреть, если собираешь устройство с таким управлением сам.

Что такое сенсорная кнопка?

Сенсорная кнопка — не кнопка в привычном смысле, а электронный узел, который распознаёт прикосновение или приближение пальца по изменению электрического параметра, а не по механическому замыканию контактов. Внутри нет пружины и подвижных частей — только плата, электрод и микросхема-контроллер.

Обычная кнопка — это два куска металла, которые физически соприкасаются при нажатии и пропускают ток. Она изнашивается механически: пружина слабеет, контакты окисляются, после десятков тысяч нажатий появляется люфт или кнопка залипает. Сенсорная кнопка ничего не замыкает физически, поэтому у неё нет механического ресурса — она либо работает, либо нет, среднего состояния «разболталась» тут не существует.

Сенсорная кнопка: принцип работы через ёмкость

Большинство сенсорных кнопок в бытовой электронике — это ёмкостные сенсоры. Они реагируют не на давление, а на изменение электрической ёмкости участка платы, когда рядом оказывается тело человека.

Чтобы понять, что это значит, вспомним школьную физику: конденсатор — это две проводящие пластины, разделённые непроводящим промежутком, и он способен накапливать заряд. Ёмкость такого конденсатора зависит от площади пластин, расстояния между ними и от того, что находится в этом промежутке — диэлектрика.

В сенсорной кнопке одна «пластина» — это металлический электрод на плате, а вторая — тело человека, которое тоже проводит электричество и имеет собственную ёмкость относительно земли. Когда палец приближается к электроду, между ними образуется дополнительная ёмкостная связь — по сути, палец достраивает конденсатор. Микросхема на плате постоянно измеряет ёмкость своего электрода десятки раз в секунду, и как только видит скачок — фиксирует касание.

Именно поэтому такая кнопка называется ёмкостной сенсорной кнопкой: она измеряет не давление и не сопротивление, а изменение электрического поля вокруг электрода. Отсюда и «магический» эффект: реагирует и прямое касание, и просто поднесение пальца на несколько миллиметров — ёмкостная связь формируется ещё до физического контакта.

Почему сенсорная кнопка реагирует без нажатия?

Кнопка срабатывает без нажатия потому, что физический контакт ей и не нужен — она ловит изменение электрического поля вокруг электрода, а это поле начинает меняться, как только палец попадает в зону чувствительности датчика. Чем ближе палец, тем сильнее сигнал, поэтому реакция может появиться за несколько миллиметров до касания.

У большинства недорогих модулей на микросхеме TTP223 (одна из самых распространённых в самодельной электронике) зона реакции — порядка 4–5 мм от поверхности электрода. То есть кнопка «видит» руку раньше, чем та её коснётся. С точки зрения пользователя это выглядит как отклик на приближение, хотя формально устройство просто засекает рост ёмкости раньше, чем происходит физический контакт.

Отсюда и типичная жалоба новичков — «кнопка сама срабатывает». Чаще всего дело не в браке, а в том, что рядом с электродом лежит металлический предмет, влажная ткань, конденсат или просто провод питания проходит слишком близко к контактной площадке и наводит помеху. Ёмкостной датчик по своей природе чувствителен к любому проводящему объекту в зоне действия, а не только к пальцу.

GIANT4 professional lighting

Емкостная сенсорная кнопка: режимы работы и что значат цифры в характеристиках

У большинства модулей на TTP223 есть несколько режимов работы, которые задаются перемычкой или настройкой на плате: кнопка может либо просто передавать сигнал, пока палец находится рядом (аналог «нажал-держишь»), либо переключать состояние по каждому касанию (аналог тумблера — тронул один раз, включилось; тронул ещё раз, выключилось). Это удобно закладывать заранее, потому что для одного и того же проекта поведение может понадобиться разное: для диммера логичнее режим удержания, для простого включения света — режим переключения.

Ещё один момент, который смущает новичков, — напряжение на выходе кнопки не всегда равно напряжению питания. Скажем, при питании 3 вольта на выходе будет около 2,6 вольта, а при питании 5 вольт — около 4 вольт. Это нормально и связано с внутренней логикой микросхемы, но это нужно учитывать при согласовании с контроллером, который принимает сигнал: если контроллер настроен на строгий порог по уровню сигнала, разница в доли вольта иногда имеет значение.

Сам модуль питается низким напряжением — обычно 5 вольт или ниже, ток при этом минимальный. Такое напряжение физически не может причинить вред человеку, что отчасти объясняет, почему сенсорные кнопки так активно используют в бытовых приборах: их можно трогать голыми руками, в том числе влажными, без риска удара током — правда, влага при этом всё равно может вызвать ложное срабатывание из-за той же чувствительности к проводящим объектам.

Где применяют такие кнопки и на что смотреть при выборе

GIANT4 professional lighting

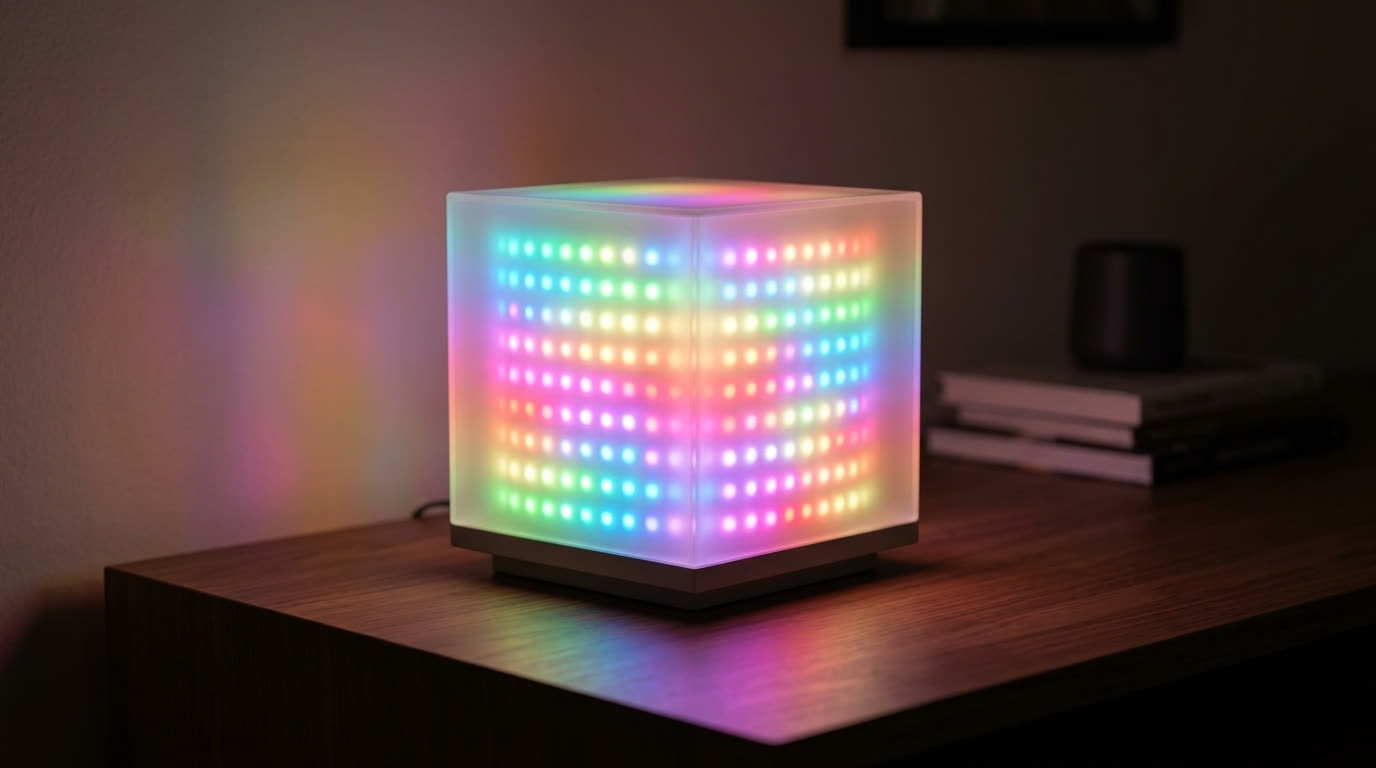

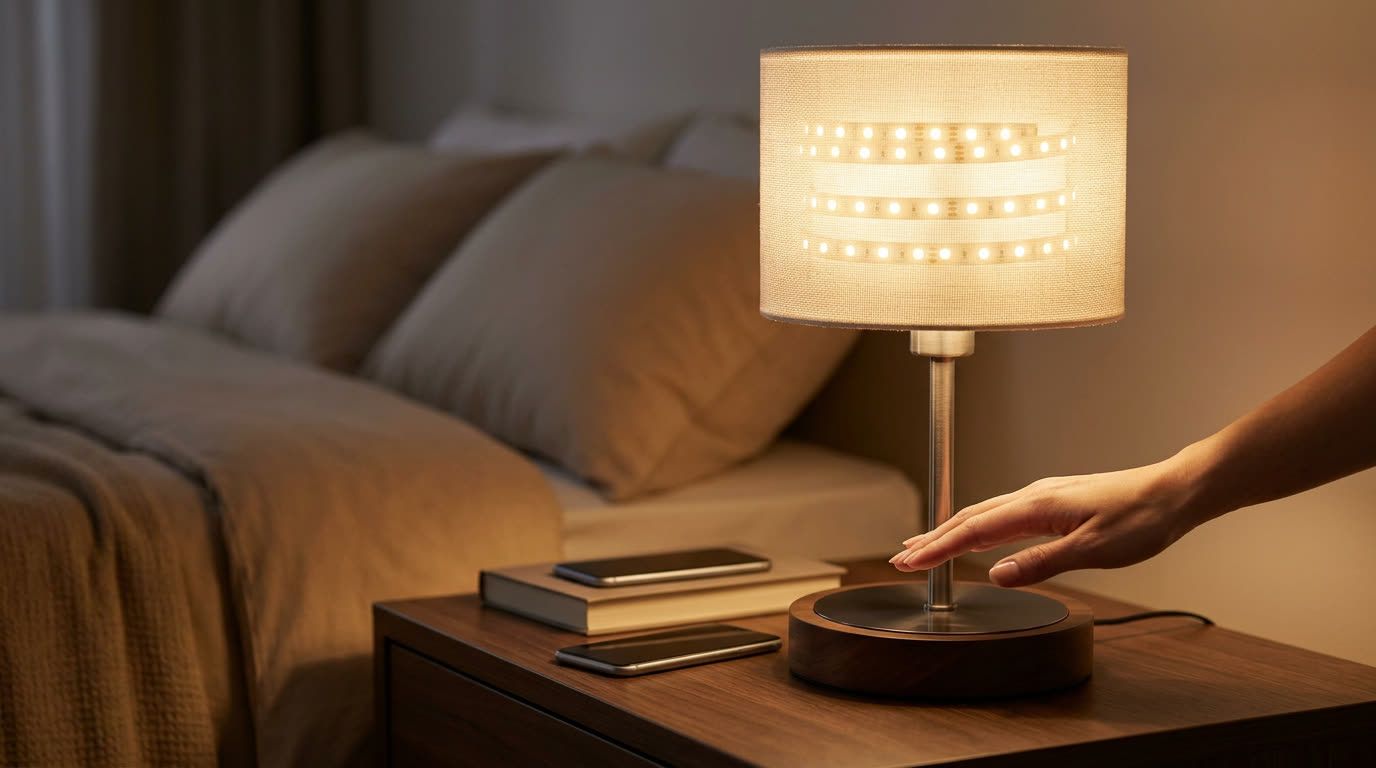

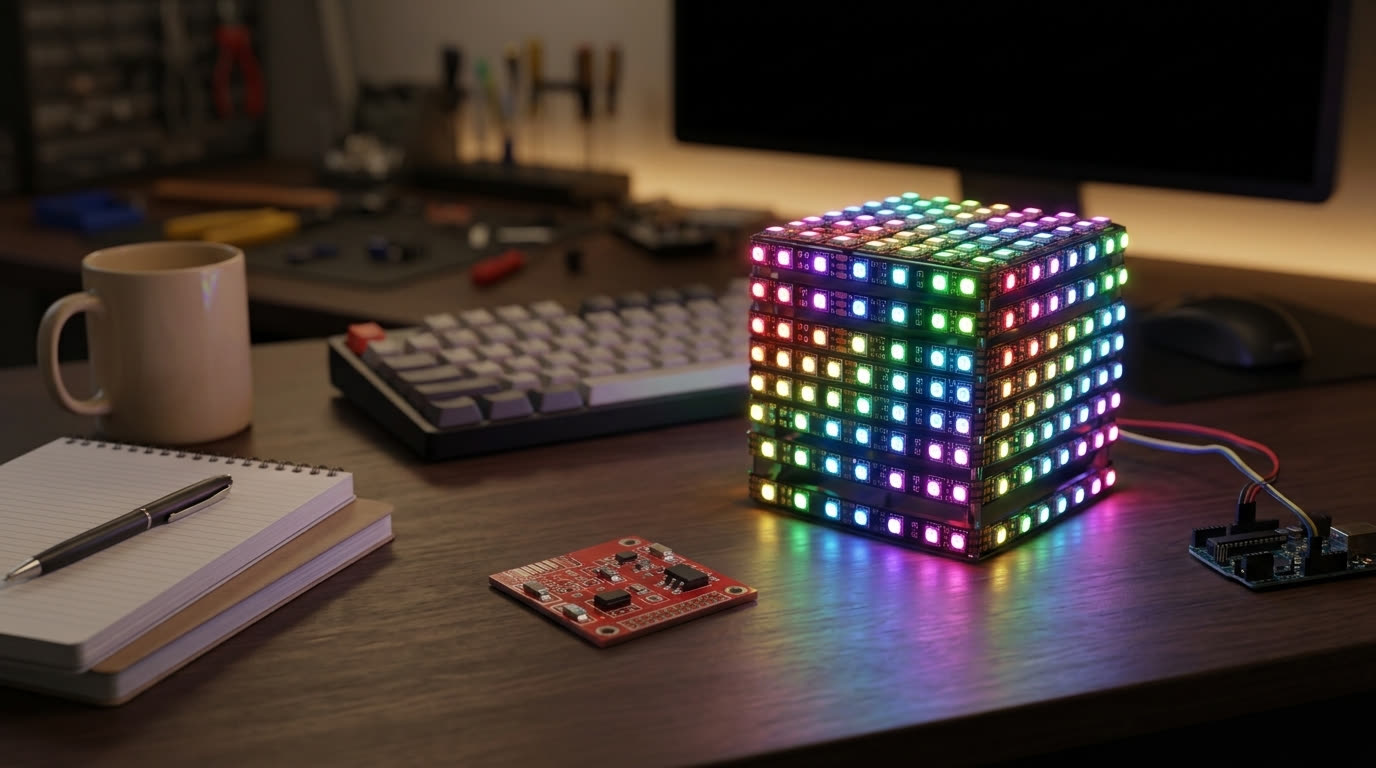

Ёмкостные сенсоры сегодня встречаются везде, где хочется убрать механику из интерфейса: сенсорные выключатели на стене, панели бытовой техники, тач-зоны на настольных лампах, кнопки включения на колонках и, конечно, самодельная светотехника — например, лампа Гайвера (GyverLamp), популярный DIY-проект на адресной ленте с управлением через приложение и эффектами вроде огня, радуги или леса.

Для такого проекта сенсорная кнопка нужна, чтобы включать и выключать устройство касанием без единой механической детали на корпусе — просто гладкая поверхность, под которой спрятан электрод. Для сборки такой лампы обычно используют сенсорную кнопку TTP223 — небольшой модуль размером 14,5 на 11 мм с тремя выводами: питание, земля и канал данных. Схема подключения простая — плюс на VCC, минус на GND, сигнал на выход I/O, — но требует пайки и хотя бы базового понимания электроники, поэтому перед покупкой стоит посмотреть готовые инструкции по сборке GyverLamp, благо их достаточно у самого автора проекта Alex Gyver.

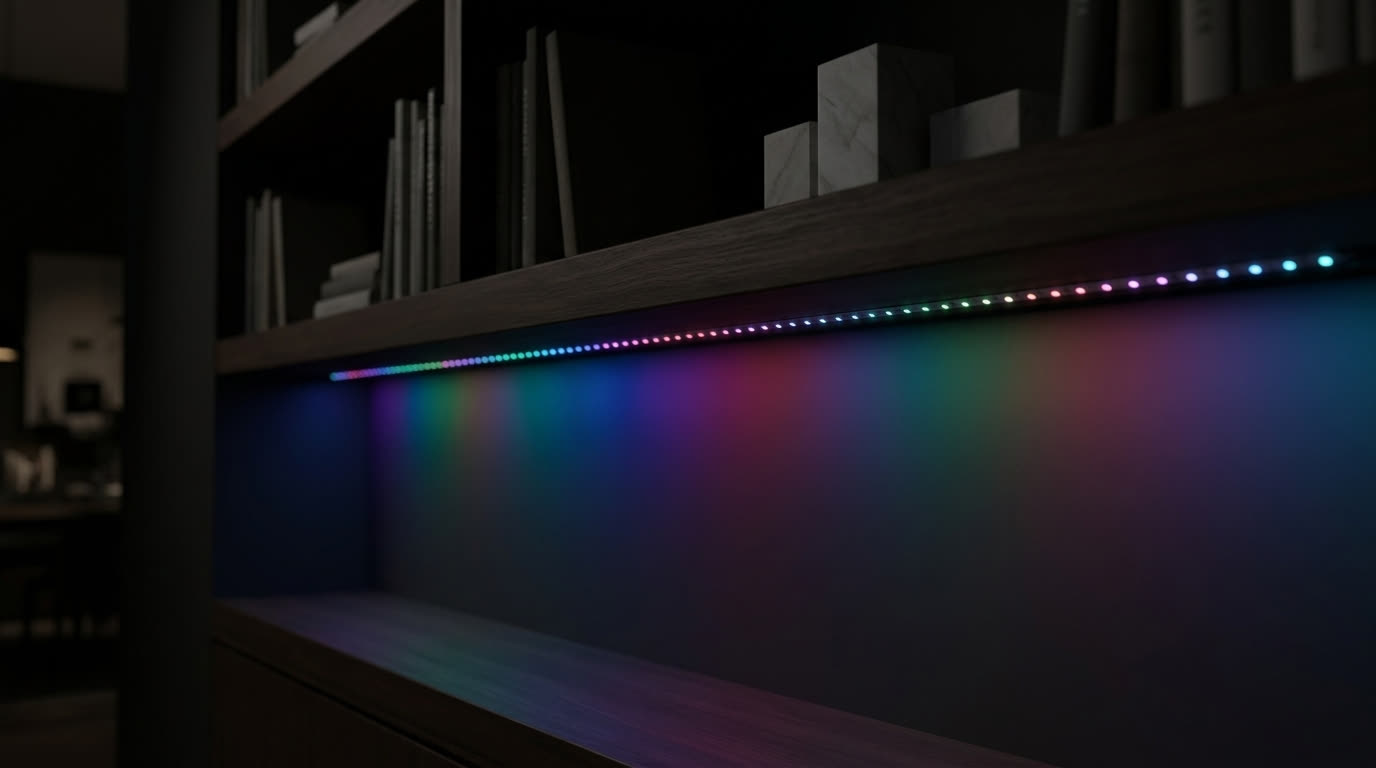

Если собираете такую лампу с нуля, помимо сенсорной кнопки понадобится адресная лента вроде WS2812B на 60 светодиодов, которая как раз и даёт эффекты бегущих огней и плавных переходов, контроллер — например, Wemos D1 mini на ESP8266 для управления через Wi-Fi или Arduino Nano для классической прошивки, компактный блок питания на 5 вольт и припой для сборки — вроде припоя GyverKIT 0,8 мм, которым удобно паять миниатюрные контакты сенсора. Более широкий выбор контроллеров и сенсоров под разные проекты — в разделе контроллеров и диммеров.

Есть и ограничение: такие модули рассчитаны на сухие проветриваемые помещения. Во влажной среде или на улице ёмкостной датчик начинает ловить лишние сигналы от конденсата на плате, а иногда просто выходит из строя — гарантии производителя на такие условия эксплуатации не распространяются.

GIANT4 professional lighting

Чем сенсорная кнопка отличается от механической на практике

Главное отличие — в надёжности и в поведении на длинной дистанции использования. Механическая кнопка со временем разбалтывается физически: контакты подгорают, пружина теряет упругость, появляется люфт. У сенсорной кнопки этого износа просто нет, потому что нечему изнашиваться — но зато у неё есть свои слабые места, о которых редко говорят.

Первое — чувствительность к среде: механика одинаково работает и в сухости, и в сырости, и при перепаде температур, а сенсор в сырых условиях может начать «жить своей жизнью» — включаться и выключаться сам по себе из-за конденсата на плате. Второе — зависимость от материала корпуса: если корпус сделан из толстого металла, электрод не «дотянется» до руки через такую толщу, и кнопка перестанет реагировать вовсе, даже при прямом касании.

Третье
