Сенсорная кнопка для GyverLamp
Сенсорная кнопка используется при создании лампы Гайвера - управляемого при помощи смартфона светодиодного светильника с разными интересными эффектами: огонь, радуга, лес и т.д. В основе кнопки лежит микросхема “TTP223”. Она имеет несколько режимов работы, которые определяют, реакцию кнопки (и всего управляемого ею устройства) на касание руки или поднесение руки на небольшое расстояние (в районе 4-5 мм).
Для подключения сенсорной кнопки потребуется паяльник и некоторые знания в электронике, так что перед покупкой лучше внимательно изучить видео и инструкции на соответсвующих форумах. В частности, инструкцию по сборке выше упомянутой GyverLamp можно найти на сайте Alexgyver.ru.

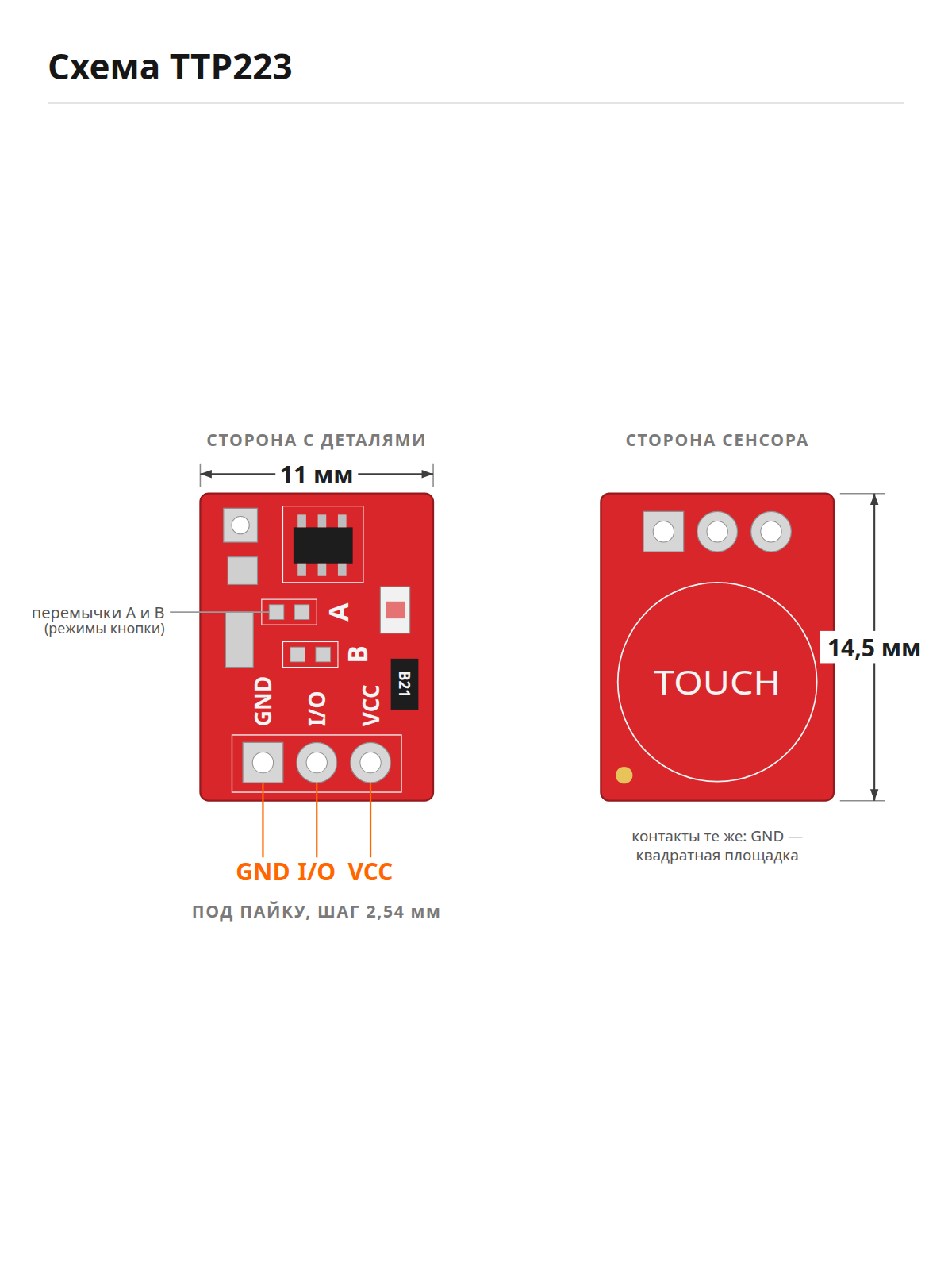

Подключение
- Припаять + к выходу VCC (надпись похожа на UCC)
- Припаять - к выходу GND.
- Припаять канал данных к выходу I / O
Настройка режимов
|
В зависимости от состояния перемычек модуль может работать в следующих режимах: | ||||
|
Контакты A |
Контакты B |
Сигнал AHLB |
Сигнал TOG |
Режим работы выхода |
|
разъединены |
разъединены |
0 |
0 |
при касании "ВКЛ", при отпускании "ОТКЛ" (этот вариант используется в GyverLamp) |
|
соединены |
разъединены |
1 |
0 |
при касании "ВЫКЛ", при отпускании "ВКЛ" |
|
разъединены |
соединены |
0 |
1 |
при включении ВЫКЛ, далее переключается при каждом прикосновении. |
|
соединены |
соединены |
1 |
1 |
при включении ВКЛ, далее переключается при каждом касании. |
Эксплуатация
- Сенсорная кнопка предназначена для использования внутри сухих проветриваемых помещений, ее работоспособность на улице, а также - в условиях повышенной влажности не гарантируется.
- Если вы никогда не работали с такими кнопками мы настоятельно рекомендуем изучить соответствующие инструкции перед покупкой.
- Это низковольтное оборудование напряжением до 5,5 v. Это значит что оно не может причинить физический вред человеку.
