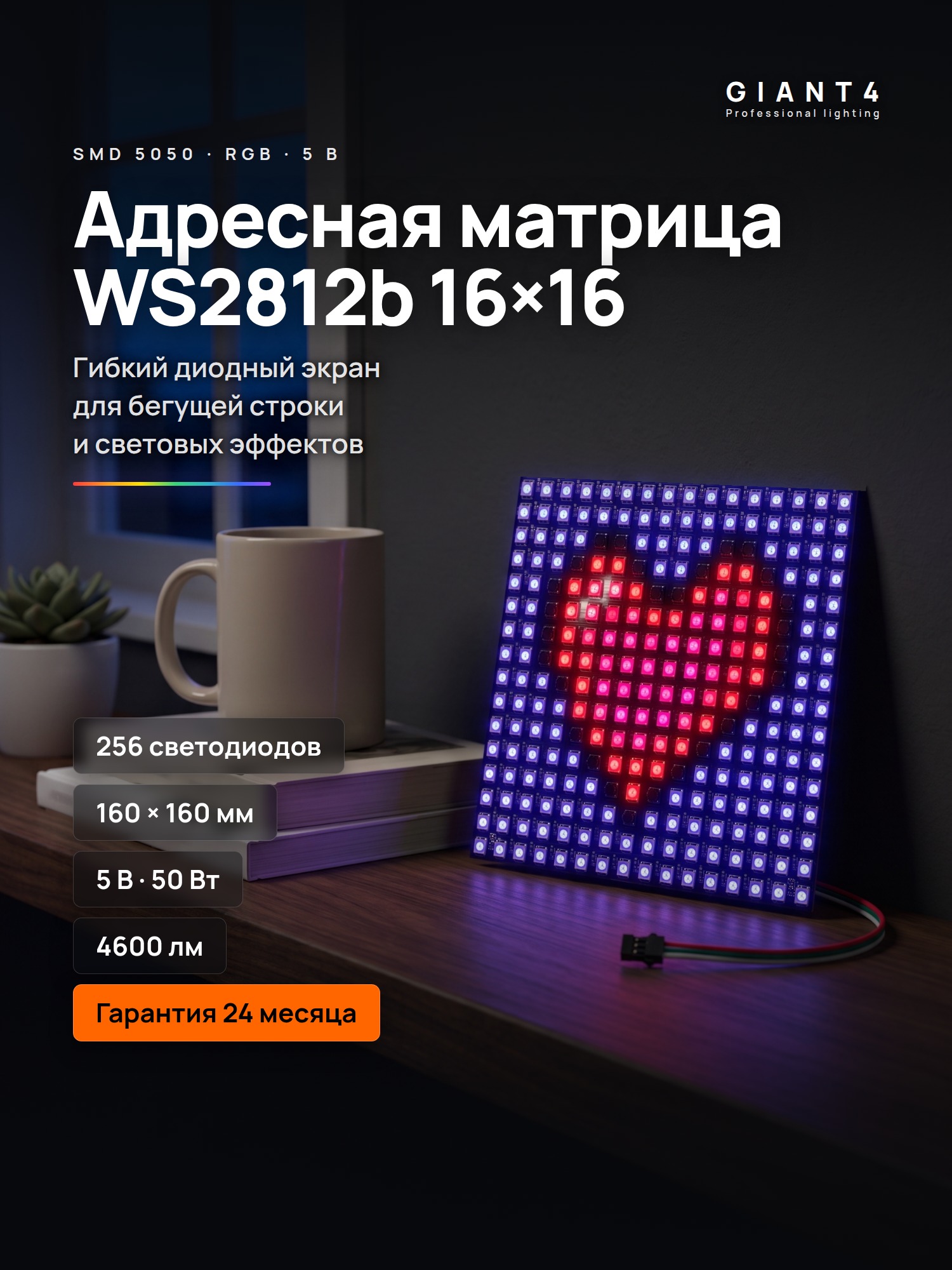

Адресная матрица WS2812b 50w 16х16 led
:
LDR-0015 Адресная светодиодная матрица SPI с чипом ws2812b 16x16led 160x160мм
Подробнее
от 1 287 руб. /шт
Много
Цвет
Описание
Гибкая матрица с адресными диодами ws2812b на 256 диодов 160x160мм. Представляет собой квадрат 16 диодов на 16 диодов размером 160 на 160 мм. Она подойдет, если вам требуется создать необычный световой эффект, инсталляцию, эквалайзер, бегущую строку или, например, диодный экран. Матрицы можно легко разрезать и соединять в цепь в соответствии с указателями. В качестве подложки используется алюминий, позволяющий сгибать ее под углом до 90 градусов, сохраняя работоспособность. Чипы ws2812b, используемые в этой матрице встроены в корпус SMD5050 и управляют каждым диодов по отдельности. Они совместимы с большинством spi контроллеров и их можно подключить к плате arduino.
Внимание! На видео используется контроллер SP104e и адаптер 15w 5v, которые не включены в стоимость и показаны только для демонстрации возможностей матрицы.Подключение:
- Убедиться, что блок питания 5v отключен от сети 220v
- Зачистить от изоляции провода в конце матрицы.
- Ослабить зажимы на блоке питания (если у вас интерьерный блок питания)
- Вставить провод, соответствующий маркировке +5V (см. обозначения на плате ленты) в гнездо + блока питания и затянуть зажим
- Вставить провод, соответствующий маркировке GND в гнездо - блока питания и затянуть зажим
- Подключить контакт DIN к источнику данных (контроллеру, arduino и т.д.)
- Подключить блок к сети 220v
Эксплуатация:
- Адресная матрица ws2812b 256 led не защищена от влаги и пыли. Ее можно использовать только внутри сухих помещений.
- Это низковольтная матрицы напряжением 5 вольт. Это значит, что она не может ударить током человека. Ее можно трогать во включенном состоянии.
- Рабочая температура матрицы от -25 до + 80 градусов по Цельсию. Работая при температуре ниже - 25, лента может "тормозить", или вообще не выполнять команды контроллера. Однако изменения при переохлаждении не фатальны. При повышении температуры, диоды продолжат полноценно работать.
- Эту матрицу можно разрезать кратно 1 диоду.
- Адресную матрицу ws2812b можно использовать с платой Arduino.
Характеристики
Тип
Адресная матрица
Тип светодиода
5050
Чип (IC)
WS2812b
Количество в упаковке
1 шт
Подложка
Гибкая
Цвет подложки
Черный
Гарантия
24 месяца
Длина
160 мм
Ширина
160 мм
Производитель
Китай
Видео
Купить оптом
Приглашаем к сотрудничеству оптовых покупателей: магазины, монтажные и производственные организации, дизайнеров и проектировщиков. Свяжитесь с нами удобным способом — предложим лучшие цены на светодиодную продукцию.
- Две ступени оптовой цены: при заказе от 30 000 ₽ и при заказе от 300 000 ₽.
- Накопительная скидка постоянным клиентам — до 15 % от суммы всех заказов.
- Оплата по счёту с НДС и без НДС, полный комплект закрывающих документов.
- Отгрузка ежедневно: ускоренная курьерская доставка до двери и отправка любой транспортной компанией по России и СНГ.
- Работаем по схеме дропшиппинга — отправляем заказы напрямую вашим покупателям.
- Позиции под заказ привозим с производства — срок от 6 рабочих дней.
- Аксессуары
- Похожие товары
-
-
Быстрый просмотрРозничная цена1 050 руб./штОт 30.000 р675 руб./шт -
Быстрый просмотрРозничная цена830 руб./штОт 30.000 р520 руб./шт
-
Быстрый просмотрРозничная цена32 255 руб./штОт 30.000 р25 204 руб./шт
-
Быстрый просмотрРозничная цена1 050 руб./штОт 30.000 р526 руб./шт
-
Быстрый просмотрот 1 577 руб. /шт
-
Быстрый просмотрРозничная цена2 560 руб./штОт 30.000 р1 558 руб./шт
-
Быстрый просмотрРозничная цена1 690 руб./штОт 30.000 р987 руб./шт
-
Быстрый просмотрот 150 руб. /шт
-
Быстрый просмотрРозничная цена2 080 руб./штОт 30.000 р1 247 руб./шт
-
Быстрый просмотрРозничная цена3 140 руб./штОт 30.000 р2 077 руб./шт
-
-
-
Быстрый просмотрот 495 руб. /шт
-
Быстрый просмотрот 2 140 руб. /шт
-
Быстрый просмотрот 1 188 руб. /м
-
Быстрый просмотрот 840 руб. /м
-
Быстрый просмотрот 797 руб. /м
-
Быстрый просмотрот 67 руб. /шт
-
Быстрый просмотрот 372 руб. /шт
-
Быстрый просмотрДостаточноот 2 828 руб. /шт
-
Быстрый просмотрот 1 397 руб. /шт
-
Быстрый просмотрот 224 руб. /м
-
Частые вопросы
Какой блок питания нужен для этой матрицы?
Матрица работает от 5 В и потребляет 50 Вт. С запасом 20–30% нужно 60–65 Вт: подойдёт блок 5 В 60 Вт (запас ровно 20%) или 5 В 100 Вт; на две матрицы (100 Вт) — блок 5 В 200 Вт. Блок на 12 или 24 В матрицу сожжёт.
Что входит в комплект и что нужно докупить?
В комплекте одна матрица 16×16 светодиодов. Для работы нужны блок питания 5 В и контроллер для адресной ленты или плата Arduino: контроллер SP104e и адаптер, которые видно на видео, в стоимость не входят и показаны только для демонстрации.
Какой контроллер подойдёт к матрице WS2812b 16×16?
Матрица совместима с большинством контроллеров для адресной ленты на 5 В. С пультом — SP104e (до 2048 пикселей — это 8 таких матриц) или CON-MIN-SPI с приложением, для своих анимаций — T1000S или плата Arduino Nano. Матрица берёт до 10 А — больше, чем пропускает контроллер (SP104e — до 6 А), поэтому блок подключайте прямо к проводам +5V и GND матрицы, а от контроллера — только сигнал DIN и минус.
Для чего подходит эта матрица?
Для необычных световых эффектов и инсталляций, эквалайзера, бегущей строки или светодиодного экрана: каждый из 256 светодиодов управляется отдельно. Матрица не защищена от влаги (IP33) и рассчитана только на сухие помещения.
Можно ли соединить несколько матриц или разрезать одну?
Да. Матрицы соединяются в цепь по указателям на плате — выход одной к входу следующей, а разрезать матрицу можно кратно одному светодиоду. Питание к каждой матрице в цепочке подводите своими проводами от блока, сигнал идёт по цепочке последовательно.
Можно ли согнуть эту матрицу?
Да, подложка гибкая: матрицу можно согнуть под углом до 90 градусов, и она продолжит работать.
Можно ли подключить матрицу к Arduino?
Да. Контакт DIN матрицы подключают к выходу платы, например Arduino Nano, а +5V и GND — к блоку питания 5 В; минус платы и блока соединяют. Пошагово — в инструкции по подключению Arduino к адресной ленте.
