Адресная светодиодная матрица RGB WS2812b 50w 32х8 led
:
LDR-0020 Адресная светодиодная матрица SPI с чипом ws2812b 32x8led 320x80мм
Подробнее
от 1 397 руб. /шт
Много
Цвет
Описание

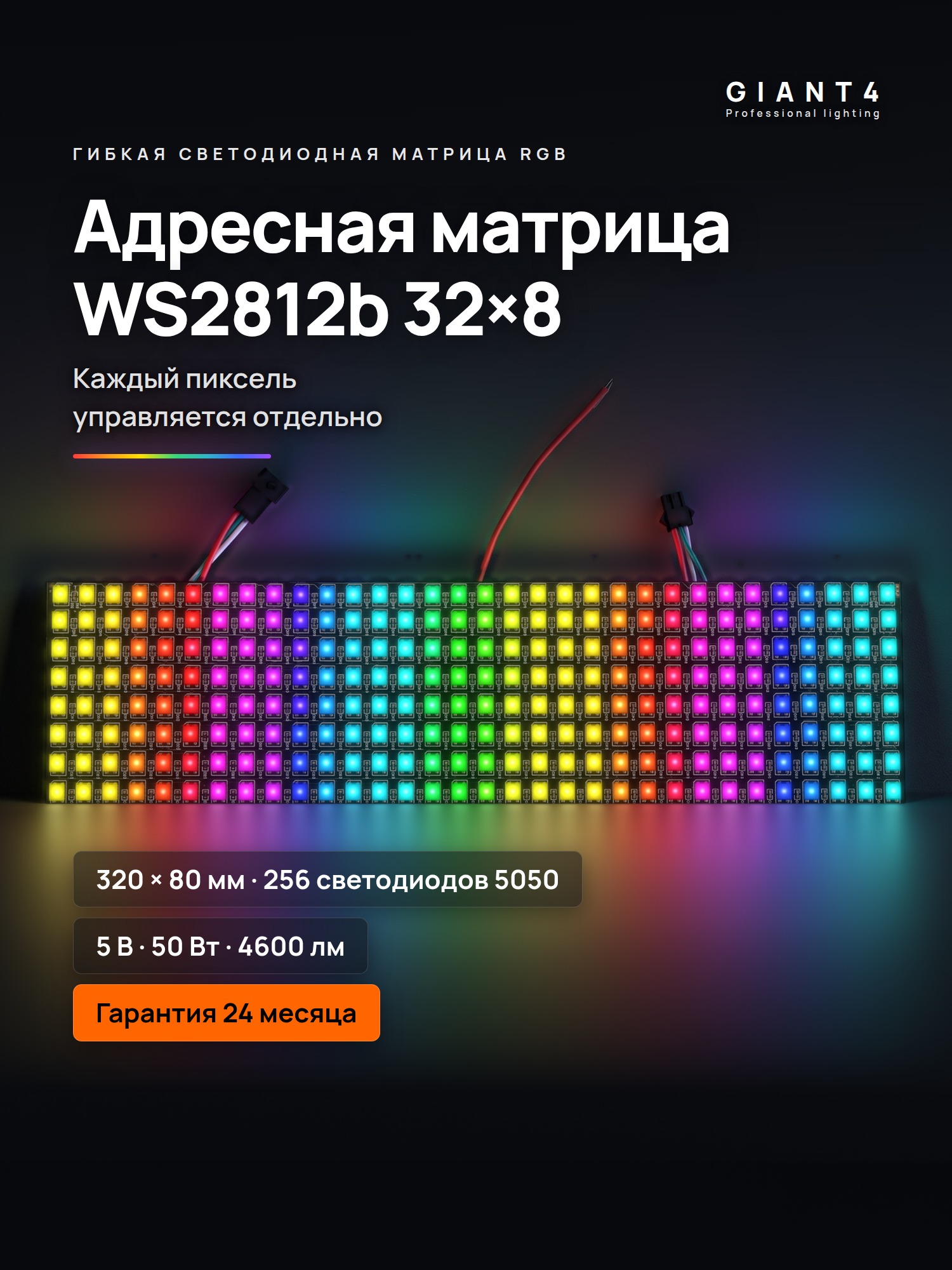

Адресная матрица WS2812b 8х32 50w 5v - это прямоугольный вариант матрицы с адресными диодами на гибкой алюминиевой подложке. Состоит из 256 диодов 5050 с чипами WS 2812 b (в каждом диоде – отдельный чип, за счет чего каждый пиксель на матрице управляется отдельно), размер матрицы 32 х 8 сантиметра, 32х8 диодов соответственно. Адресные RGB матрицы используют для создания различных проектов от мелких поделок с электроникой до led панелей и видео фасадов.
Следует помнить, что напряжение матрицы ws2812b 5 вольт. Если подать на нее слишком высокое напряжение или перепутать + и -, то чипы мгновенно выйдут из строя.
Подключение
- Убедиться, что блок питания 5v отключен от сети 220v
- Зачистить от изоляции провода в конце ленты.
- Ослабить зажимы на блоке питания (если у вас интерьерный блок питания)
- Вставить провод, соответствующий маркировке +5V (см. обозначения на плате ленты) в гнездо + блока питания и затянуть зажим
- Вставить провод, соответствующий маркировке GND в гнездо - блока питания и затянуть зажим
- Подключить контакт DIN к источнику данных (контроллеру, arduino и т.д.)
- Подключить блок к сети 220v
Эксплуатация
- Адресная светодиодная матрица RGB WS2812b 50w 32х8 led не защищена от влаги и предназначена для использования внутри сухих отапливаемых помещений.
- Это низковольтная лента напряжением 5 вольт. Это значит, что она не может ударить током человека. Ее можно трогать во включенном состоянии.
- Рабочая температура ленты от -25 до + 80 градусов по Цельсию. Работая при температуре ниже - 25, матрица может "тормозить", или вообще не выполнять команды контроллера. Однако изменения при переохлаждении не фатальны. При повышении температуры, диоды продолжат полноценно работать.
- Эту ленту можно разрезать кратно 1 диоду.
- Адресную светодиодную матрицу RGB WS2812b 50w 32х8 led можно использовать с платами Arduino или Wemos.
Характеристики
Тип
Адресная матрица
Тип светодиода
5050
Чип (IC)
WS2812b
Количество в упаковке
1 шт
Подложка
Гибкая
Цвет подложки
Черный
Гарантия
24 месяца
Длина
320 мм
Ширина
80 мм
Производитель
Китай
Видео
Купить оптом
Приглашаем к сотрудничеству оптовых покупателей: магазины, монтажные и производственные организации, дизайнеров и проектировщиков. Свяжитесь с нами удобным способом — предложим лучшие цены на светодиодную продукцию.
- Две ступени оптовой цены: при заказе от 30 000 ₽ и при заказе от 300 000 ₽.
- Накопительная скидка постоянным клиентам — до 15 % от суммы всех заказов.
- Оплата по счёту с НДС и без НДС, полный комплект закрывающих документов.
- Отгрузка ежедневно: ускоренная курьерская доставка до двери и отправка любой транспортной компанией по России и СНГ.
- Работаем по схеме дропшиппинга — отправляем заказы напрямую вашим покупателям.
- Позиции под заказ привозим с производства — срок от 6 рабочих дней.
- Аксессуары
- Похожие товары
-
-
Быстрый просмотрРозничная цена1 050 руб./штОт 30.000 р675 руб./шт -
Быстрый просмотрРозничная цена830 руб./штОт 30.000 р520 руб./шт
-
Быстрый просмотрРозничная цена32 255 руб./штОт 30.000 р25 204 руб./шт
-
Быстрый просмотрРозничная цена1 050 руб./штОт 30.000 р526 руб./шт
-
Быстрый просмотрот 1 577 руб. /шт
-
Быстрый просмотрРозничная цена2 560 руб./штОт 30.000 р1 558 руб./шт
-
Быстрый просмотрРозничная цена1 690 руб./штОт 30.000 р987 руб./шт
-
Быстрый просмотрот 150 руб. /шт
-
Быстрый просмотрРозничная цена2 080 руб./штОт 30.000 р1 247 руб./шт
-
Быстрый просмотрРозничная цена3 140 руб./штОт 30.000 р2 077 руб./шт
-
-
-
Быстрый просмотрот 290 руб. /м
-
Быстрый просмотрот 2 140 руб. /шт
-
Быстрый просмотрот 1 188 руб. /м
-
Быстрый просмотрот 840 руб. /м
-
Быстрый просмотрот 797 руб. /м
-
Быстрый просмотрот 1 287 руб. /шт
-
Быстрый просмотрот 372 руб. /шт
-
Быстрый просмотрот 538 руб. /м
-
Быстрый просмотрот 306 руб. /м
-
Быстрый просмотрДостаточноот 2 828 руб. /шт
-
Частые вопросы
Какой блок питания нужен для этой матрицы?
Матрица работает от 5 В и потребляет 50 Вт. С запасом 20–30% нужно 60–65 Вт: подойдёт блок 5 В 60 Вт (запас ровно 20%) или 5 В 100 Вт; на две матрицы (100 Вт) — блок 5 В 200 Вт.
Что будет, если перепутать полярность или подать 12 В?
Матрица выйдет из строя: если подать напряжение выше 5 В или перепутать «+» и «−», чипы сгорают мгновенно. Подключайте при отключённом от сети блоке: провод +5V — к «+» блока, GND — к «−», контакт DIN — к контроллеру, и только потом включайте блок в сеть.
Какой контроллер подойдёт к матрице WS2812b 32×8?
Подойдёт контроллер для адресной ленты на 5 В. С пультом — SP104e (до 2048 пикселей — это 8 таких матриц) или CON-MIN-SPI с приложением, для своих анимаций — T1000S или платы Arduino Nano и Wemos D1 mini. Матрица берёт до 10 А — больше, чем пропускает контроллер (SP104e — до 6 А), поэтому блок подключайте прямо к матрице, а от контроллера — только сигнал DIN и минус.
Для чего подходит эта матрица?
Для проектов в помещении — от небольших поделок с электроникой до светодиодных панелей: каждый из 256 светодиодов управляется отдельно. Матрица прямоугольная — 32×8 светодиодов, 320×80 мм; квадратный вариант с тем же числом светодиодов — матрица 16×16.
Можно ли использовать матрицу на улице?
Нет: матрица не защищена от влаги (IP33) и рассчитана на сухие отапливаемые помещения, от −25 до +80 °C. Ниже −25 °C она может «тормозить», но после потепления снова работает нормально.
Можно ли разрезать матрицу или соединить несколько?
Да. Разрезать можно кратно одному светодиоду: в каждом светодиоде свой чип, и каждый пиксель управляется отдельно. Несколько матриц соединяют последовательно — выход DOUT одной к входу DIN следующей, а питание к каждой подводят своими проводами от блока.
Можно ли подключить матрицу к Arduino?
Да, матрица работает с платами Arduino Nano и Wemos D1 mini: контакт DIN — к выходу платы, +5V и GND — к блоку питания 5 В, минус платы и блока соединяют. Пошагово — в инструкции по подключению Arduino к адресной ленте.
