Почему светодиодная лента гаснет через несколько секунд после включения

Последние лет десять освещение в интерьере и на фасадах всё чаще строят не на одной люстре, а на линиях света: карниз, ниша, полка, контур окна. Сама лента стала почти расходником - её режут, паяют, прячут за профиль и забывают. А вот то, что эту линию света кормит, обычно остаётся в тени в прямом и переносном смысле. И когда лента вдруг загорается и через секунду-другую тухнет, первая мысль - бракованная лента. На деле в девяти случаях из десяти причина в другом звене цепи, и чтобы её найти, не нужен мультиметр инженера - достаточно понимать логику поиска. Разберём, что происходит, когда диодная лента гаснет почти сразу после включения, и в каком порядке проверять узлы.

Почему лента загорается и сразу тухнет

Чаще всего это срабатывание защиты блока питания: он чувствует короткое замыкание или перегрузку по току и сам себя отключает, чтобы не сгореть. Лента на долю секунды вспыхивает - блок успевает выдать напряжение - и тут же гаснет, потому что защита среагировала. Реже причина в плохом контакте, из-за которого цепь то замыкается, то размыкается.

Разберём оба сценария по порядку, потому что у них разная логика и разный ремонт.

Защита блока питания: как она работает и почему срабатывает

Практически все блоки питания для LED-ленты 12В и 24В собраны с защитой по току и по короткому замыканию. Как только электроника видит, что потребление превышает расчётное или что на выходе ноль Ом (закоротило), она обрывает цепь за доли секунды. Через 1-3 секунды блок пробует включиться снова - и если причина не ушла, цикл повторяется: лента мигает короткими вспышками или гаснет почти сразу после включения.

Сработать защита может по трём причинам:

• Короткое замыкание - чаще всего в месте пайки или у коннектора, где оголённые дорожки на ленте соприкоснулись друг с другом или с металлическим профилем.
• Перегрузка по мощности - ленты запитано больше, чем блок способен выдать. Например, взяли блок на 60 Вт, а фактическая нагрузка с учётом запаса получилась 75 Вт.
• Неисправность самого блока питания - конденсаторы или схема защиты выработали ресурс, особенно если блок работал на пределе мощности месяцами.

Отдельно стоит пересчитать нагрузку. Сколько метров ленты потянет один блок, легко узнать: мощность блока делят на мощность ленты с запасом 20% - эти проценты закладывают на сопротивление проводов и скачки напряжения в сети. Блок на 300 Вт при ленте 14,4 Вт на метр потянет без запаса почти 21 метр, а с запасом - около 17. Если в проекте взяли впритык, без хотя бы 20% резерва, срабатывания защиты от случая к случаю почти неизбежны.

Как проверить блок питания для светодиодной ленты на работоспособность

Проще всего отключить от блока ленту и контроллер полностью и подать на выход 220В без нагрузки: если на выходных клеммах появляется стабильные 12В или 24В и держатся дольше нескольких секунд - блок исправен, проблема в ленте или проводке. Если напряжение проседает или блок продолжает щёлкать - дело в нём самом.

Для проверки нужен мультиметр в режиме измерения постоянного напряжения. Щупы - на выходные клеммы (+ и -), смотрим на дисплей в течение 10-15 секунд. Стабильные цифры без просадки - блок рабочий. Если напряжение скачет или падает до нуля - перегрев защиты, пробитый диод в выпрямителе или усталость конденсаторов. В герметичных моделях для улицы причиной порой становится конденсат внутри корпуса: за годы эксплуатации уплотнители теряют эластичность, и влага всё же попадает к плате, даже если на корпусе заявлен класс IP67.

Кстати, про гул: если блок питания для светодиодной ленты гудит под нагрузкой - это обычно вибрация трансформатора или дросселя на пределе мощности, и само по себе не авария, но сигнал, что запас по мощности взят слишком маленький. Лента при этом может работать нормально, просто блоку некомфортно.

GIANT4 professional lighting

Что делать, если дело в плохом контакте

Плохой контакт - вторая по частоте причина, и отличить её от защиты блока несложно: лента гаснет не сразу у всех светодиодов разом, а частями, или гаснет-загорается при лёгком нажатии на участок. Если пошевелить профиль или провод и свет на миг возвращается - дело в соединении, а не в электронике блока.

Типичные места плохого контакта:

• Коннекторы-защёлки на изгибе или стыке двух отрезков ленты - медные площадки на ленте со временем окисляются или смещаются, зажим перестаёт плотно прижимать контакт.
• Пайка проводов к ленте - холодная пайка или слишком быстрый нагрев паяльником могут дать контакт, который держится секунды и отваливается от любой вибрации.
• Клеммы блока питания - винтовой зажим бывает недотянут, и провод вываливается из-под клеммы при малейшем натяжении.
• Разъём между блоком и контроллером - если в схеме стоит диммер или RGB-контроллер, разболтанный штекер даёт ту же картину мигания.

Частая ошибка - лента без профиля под натяжным потолком: без жёсткой основы ленту крепят на скотч, она провисает со временем, натягивает провода на изгибах, и контакт в пайке рвётся через пару месяцев, хотя изначально всё работало. Профиль решает эту проблему механически - лента лежит ровно и провода не испытывают нагрузку на излом.

Почему блок питания для светодиодной ленты не работает совсем

Если блок вообще не подаёт напряжение - ни вспышки, ни щелчков - сначала проверяют питающие 220В: розетку, выключатель, предохранитель в щитке. Дальше смотрят на индикатор или светодиод на самом блоке, если он предусмотрен конструкцией, и только потом разбирают цепь дальше к ленте.

Отдельная история - блоки, которые стояли на улице или в сыром помещении без достаточной защиты от влаги. Корпус из пластика с рейтингом IP44-IP54 рассчитан на брызги, но не на прямой дождь и не на конденсат внутри ниши под козырьком. Для уличного монтажа и влажных помещений разумнее сразу брать герметичный блок питания - у него залитая компаундом плата и уплотнённый корпус, который не боится ни дождя, ни точки росы на холодном металле.

Для таких задач в GIANT4 советуют смотреть в сторону моделей с рейтингом IP67 - в сложных условиях такое изделие не боится ни воды, ни конденсата. Например, блок питания 24В 300 Вт IP67 собран в металлическом корпусе, который заодно работает как радиатор, то есть дополнительное охлаждение ему не требуется даже в закрытой нише. Рассчитан на 12,5А, этого хватает на приличный отрезок ленты с запасом по мощности, о котором говорили выше. Для участков поменьше в той же линейке есть блок на 100 Вт IP67, а для большого фасада или архитектурной подсветки - блок на 600 Вт IP67. Если нужен просто раздел с вариантами по мощности - весь каталог блоков питания под рукой.

GIANT4 professional lighting

Что понадобится, чтобы собрать надёжную схему питания

GIANT4 professional lighting

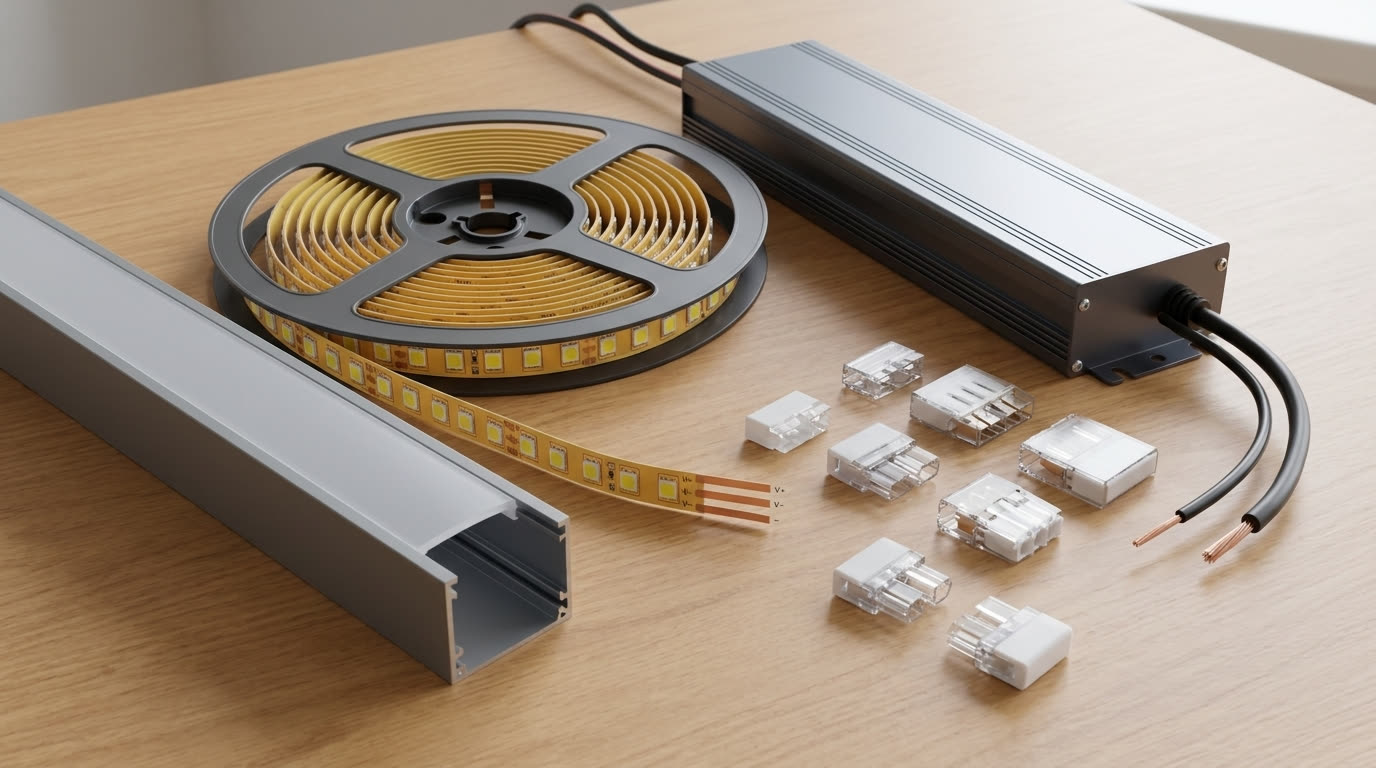

Если ставите ленту с нуля или пересобираете после поломки, для надёжной работы без срабатываний защиты и обрывов контакта пригодится:

• Сама лента - для улицы и влажных зон разумно сразу брать герметичную ленту IP65-IP68
• Алюминиевый профиль - снимает нагрузку с проводов и контактов, а заодно отводит тепло от ленты
• Блок питания с запасом по мощности, например герметичный блок 24В 300 Вт IP67
• Коннекторы без пайки - там, где важно собрать схему быстро и без холодной пайки

Если в схеме задумана цветная подсветка или смена режимов, добавьте контроллер - разболтанные самодельные схемы на платах сами по себе становятся источником плохого контакта, а готовый контроллер с нормальными клеммами такую проблему снимает.

Частые вопросы

Почему лента гаснет именно через несколько секунд, а не сразу?

Блок питания успевает подать напряжение, лента вспыхивает, но защита по току или по короткому замыканию реагирует не мгновенно - на это уходит доля секунды, иногда до пары секунд. За это время лента успевает засветиться и тут же погаснуть, когда электроника обрывает цепь, защищая себя от перегрузки.

Можно ли починить блок питания самостоятельно?

Если дело в бытовом блоке без гарантии и вы разбираетесь в электронике - можно заменить конденсаторы или проверить выпрямитель. В остальных случаях лучше не вскрывать герметичный корпус (это нарушит влагозащиту) и заменить блок целиком, тем более ресурс у качественных моделей исчисляется годами.

Как понять, что не хватает мощности блока, а не брак ленты?

Посчитайте фактическую мощность всей подключённой ленты в ваттах на метр и умножьте на длину, затем добавьте 20% запаса. Если получившаяся цифра выше или почти равна мощности блока - проблема в нехватке запаса, а не в дефекте изделия. Решение простое - взять блок помощнее.

Что делать, если лента гаснет только на одном участке?

Это почти всегда плохой контакт в конкретном месте: коннектор, пайка или стык отрезков. Проверьте по очереди соединения на этом участке, слегка пошевелив каждое - там, где свет восстанавливается от нажатия, и кроется проблема.

Если собираете комплект с нуля и хочется, чтобы лента работала стабильно без ежемесячных проверок - начните с блока питания с запасом по мощности и влагозащитой, а ленту и профиль подбирайте под него, а не наоборот.
