Ошибки новичков при первой пайке: как не испортить плату

Ещё лет пятнадцать назад пайка была уделом узкого круга радиолюбителей с паяльниками советского образца и канифолью из банки из-под гуталина. Сегодня к паяльнику тянется гораздо больше рук: кто-то доращивает провод для адресной ленты под потолком, кто-то собирает контроллер для Arduino-проекта с подсветкой, кто-то просто хочет аккуратно нарастить кабель для уличного светильника. Инструмент стал доступнее, а материалы — понятнее, но страх «спалить» деталь или развести лужу припоя по всей плате никуда не делся. Рассказываем, какие ошибки новички совершают при первой пайке чаще всего и как собрать рабочий инструмент так, чтобы получилось с первого раза, а не с третьей попытки.

Зачем учиться паять, если делаешь подсветку?

Казалось бы, ленту можно соединить обычным коннектором без пайки — и для многих задач это правда работает. Но как только в проекте появляется адресная лента (управляется по одному сигнальному проводу, каждый светодиод можно задать отдельно — отсюда и «бегущие огни»), контроллер на Arduino или нужно протянуть провод на 8-10 метров через гипсокартон, пайка становится надёжнее механики. Зажимной контакт со временем окисляется и люфтит, а пропаянное соединение держит ток годами без потери яркости.

Какой паяльник выбрать для первой пайки?

GIANT4 professional lighting

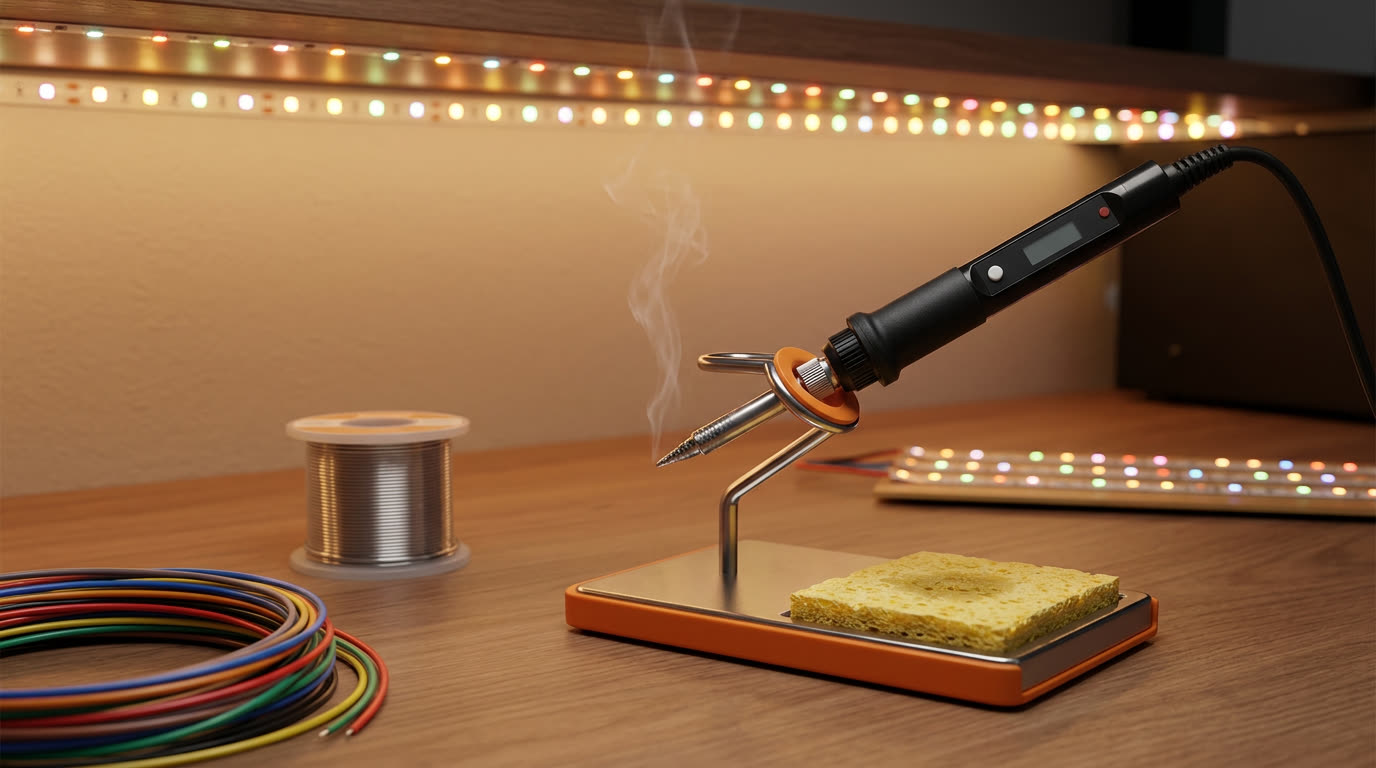

Для старта хватит цифрового паяльника мощностью 60-80 Вт с регулировкой температуры и сменными жалами — он прогревается быстро и держит заданную температуру стабильно, в отличие от нерегулируемых моделей, которые либо не греют, либо жгут всё подряд. Для проводов и выводных деталей обычно достаточно 300-320°C, для многослойных плат — чуть выше, около 350°C.

Нерегулируемый паяльник — источник половины проблем у новичков: пока он выходит на рабочую температуру, проходит минута, а когда разогревается до предела — плавит изоляцию и отслаивает дорожки платы уже за 3-4 секунды контакта.

Какие ошибки чаще всего совершают новички при первой пайке

GIANT4 professional lighting

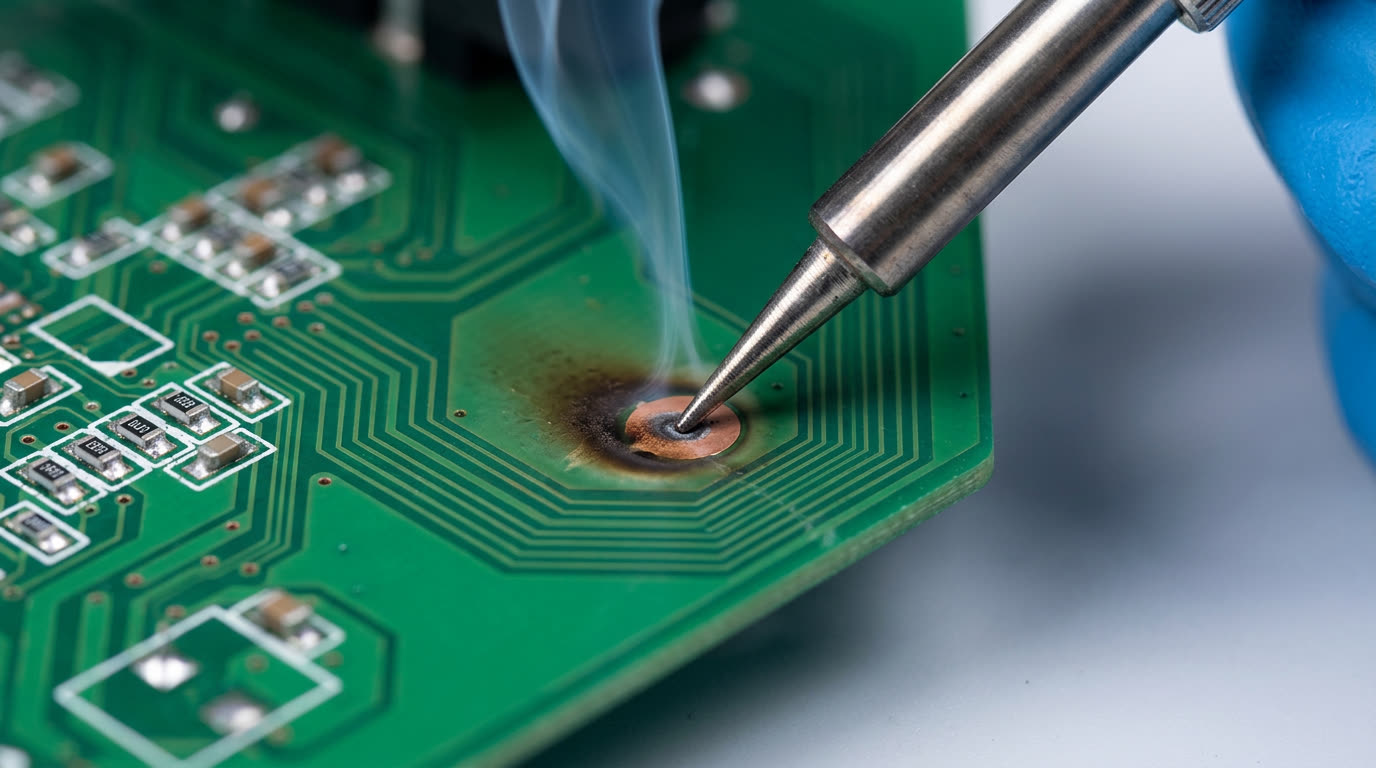

Перегрев платы и деталей

Самая частая ошибка — держать жало на контакте слишком долго, «на всякий случай». Нормальное время прогрева точки пайки — 2-3 секунды, максимум 5. Если за это время припой не растёкся, дело не во времени, а в температуре жала или в грязном жале: лишние 10 секунд контакта только отслоят контактную площадку от текстолита или убьют полупроводник перегревом. Отдельно страдают светодиоды и микросхемы — у них низкий порог по температуре выводов, выше 260°C дольше пары секунд уже рискованно.

Неправильный флюс или его отсутствие

Флюс — жидкость для очистки металла от окислов перед пайкой — не опциональная добавка для эстетов, а обязательный расходник. Без него припой скатывается в шарик и не смачивает поверхность, получается «холодная пайка»: серая, матовая, с плохим контактом, которая отваливается через неделю-другую. Другая крайность — лить кислотный флюс с запасом «на всё подряд»: такие составы для пайки металла разъедают текстолит и дорожки платы, если их не смыть сразу после работы. Для электроники нужен флюс на канифольной основе без активных кислот — он безопасен для плат и не требует отмывки после мелких соединений.

GIANT4 professional lighting

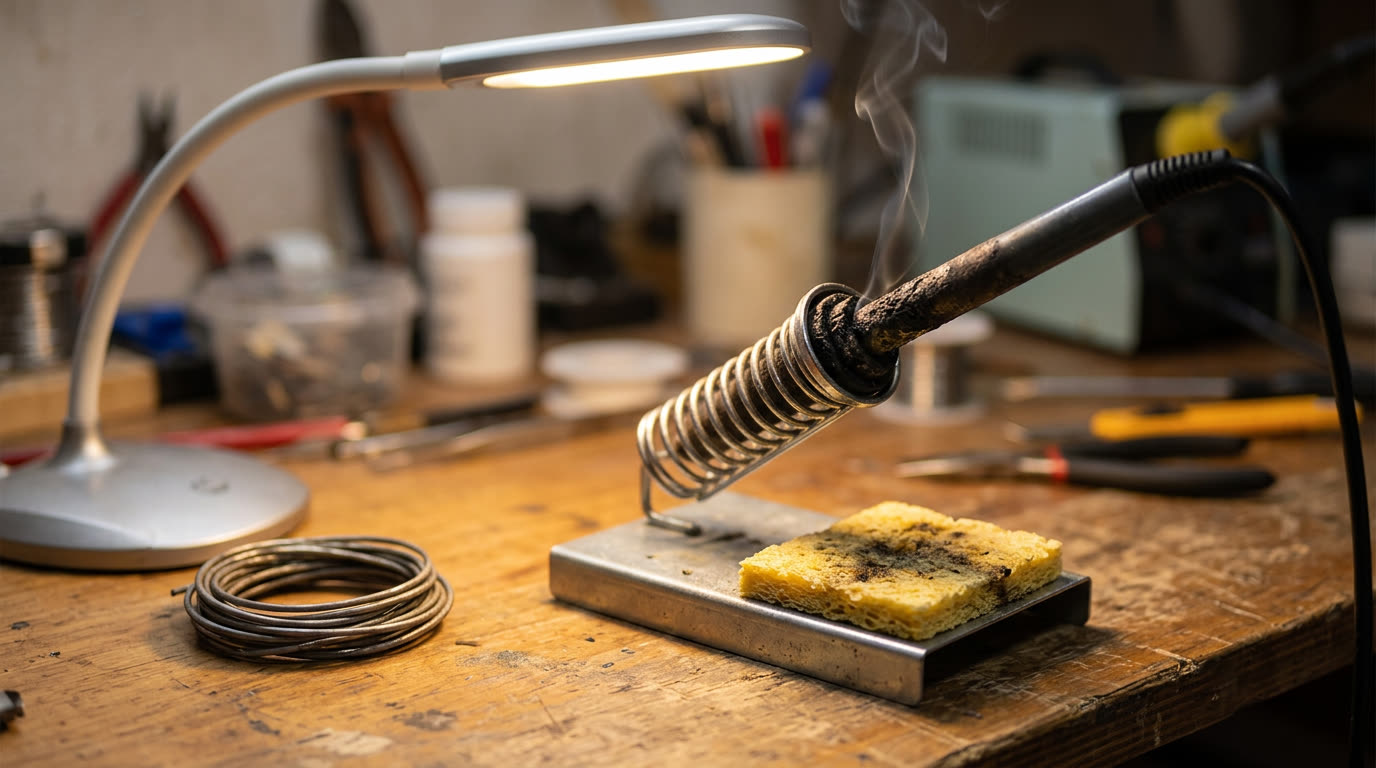

Грязное или незалуженное жало

Жало со временем покрывается нагаром и окислами — припой перестаёт к нему липнуть, тепло передаётся хуже, и человек неосознанно начинает давить сильнее и держать дольше. Так перегрев из первого пункта возникает незаметно для самого новичка. Жало нужно периодически протирать о влажную губку или латунную стружку и перед работой залуживать — покрывать тонким слоем свежего припоя.

Слишком много или слишком мало припоя

Новичок либо льёт припой горой, боясь «недодержать», либо экономит и получает тонкую нитку без механической прочности. Ориентир простой: припоя должно хватить ровно настолько, чтобы покрыть соединение тонким конусом, сквозь который ещё видны очертания провода. Для большинства задач с проводами и выводными компонентами подходит проволочный припой 0,8 мм с соотношением олова и свинца 63/37 — плавится при относительно низкой температуре около 183°C и застывает быстро, без растекания в сторону.

Дрожащая рука и непрогретое соединение

Пайка — это не «капнуть припой на деталь», а сначала прогреть сам контакт жалом, и только потом поднести припой к месту нагрева, а не к жалу. Если делать наоборот, припой каплей падает на холодную поверхность и застывает, не сцепившись с металлом. Отсюда берутся «холодные» пайки, которые выглядят прилично, но отваливаются при первом же изгибе провода.
