Почему светодиодная лента светится после выключения

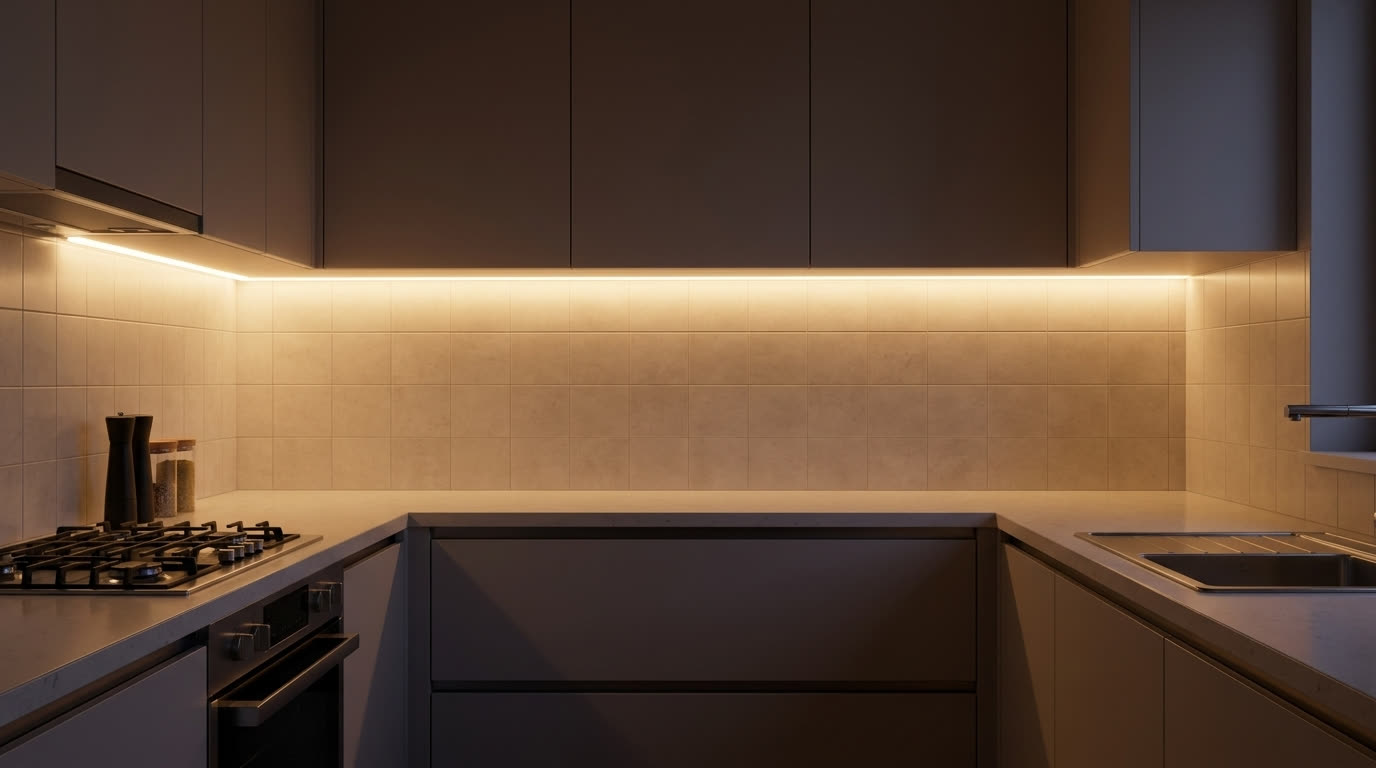

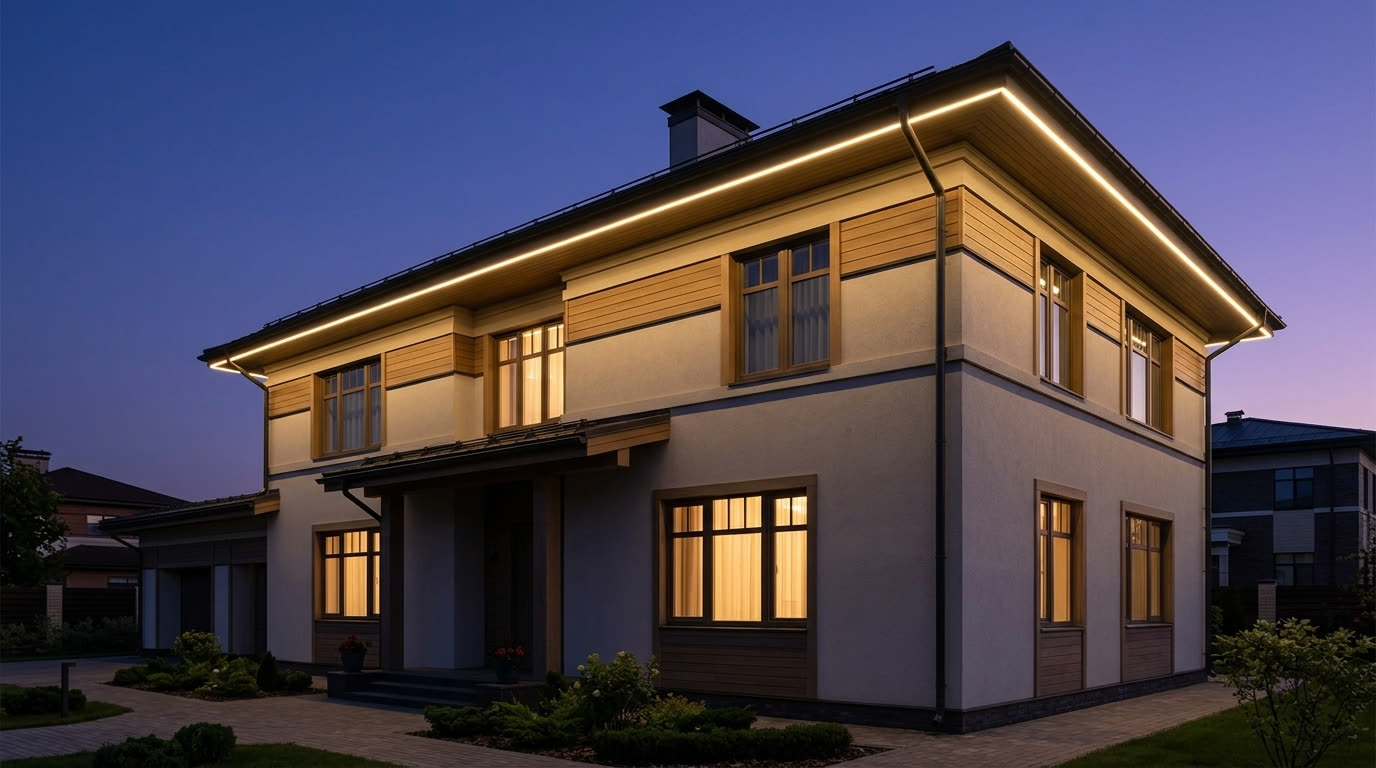

Архитектурную подсветку давно перестали считать игрушкой для гирлянд — лентой сегодня подсвечивают фасады, карнизы, кухонные фартуки, лестницы, целые торговые центры и жилые комплексы. При этом ленту часто заводят на старую проводку и тот же выключатель, что двадцать лет исправно гасил лампу накаливания на 60 Вт. Схема вроде та же, а результат иногда другой: щёлкнул выключатель, в комнате темно — а вдоль карниза или на потолке всё равно виднеется тусклая полоска света. Ниже — откуда берётся это остаточное свечение, насколько оно опасно и как убрать его правильным подключением, а не заменой ленты на новую.

Почему светодиодная лента светится после выключения?

Причина почти всегда не в ленте, а в слабом паразитном токе, который продолжает идти по цепи даже при разомкнутом выключателе. Источник — подсветка в клавише выключателя, наводка на длинных проводах или дешёвый блок питания, который не до конца разряжается. Светодиоду хватает тока в доли миллиампера, чтобы кристалл тускло засветился в темноте, — лампа накаливания такой ток попросту не замечает.

Лампа на 60 Вт потребляет рабочий ток около 270 мА и реагирует только на серьёзную нагрузку — нить холодная, светиться нечему от случайных микроампер. У светодиода рабочий ток начинается от 10–20 мА, а зажечь кристалл заметно для глаза способен и ток в десятки раз меньше, если на него вообще попадает хоть какое-то напряжение. Получается, что там, где лампа накаливания молчала десятилетиями, лента вдруг подсвечивается в темноте — проводка та же, просто чувствительность нагрузки выросла на порядки.

Три источника паразитного тока

GIANT4 professional lighting

Чаще всего виноват один из трёх узлов схемы, и у каждого — своя логика.

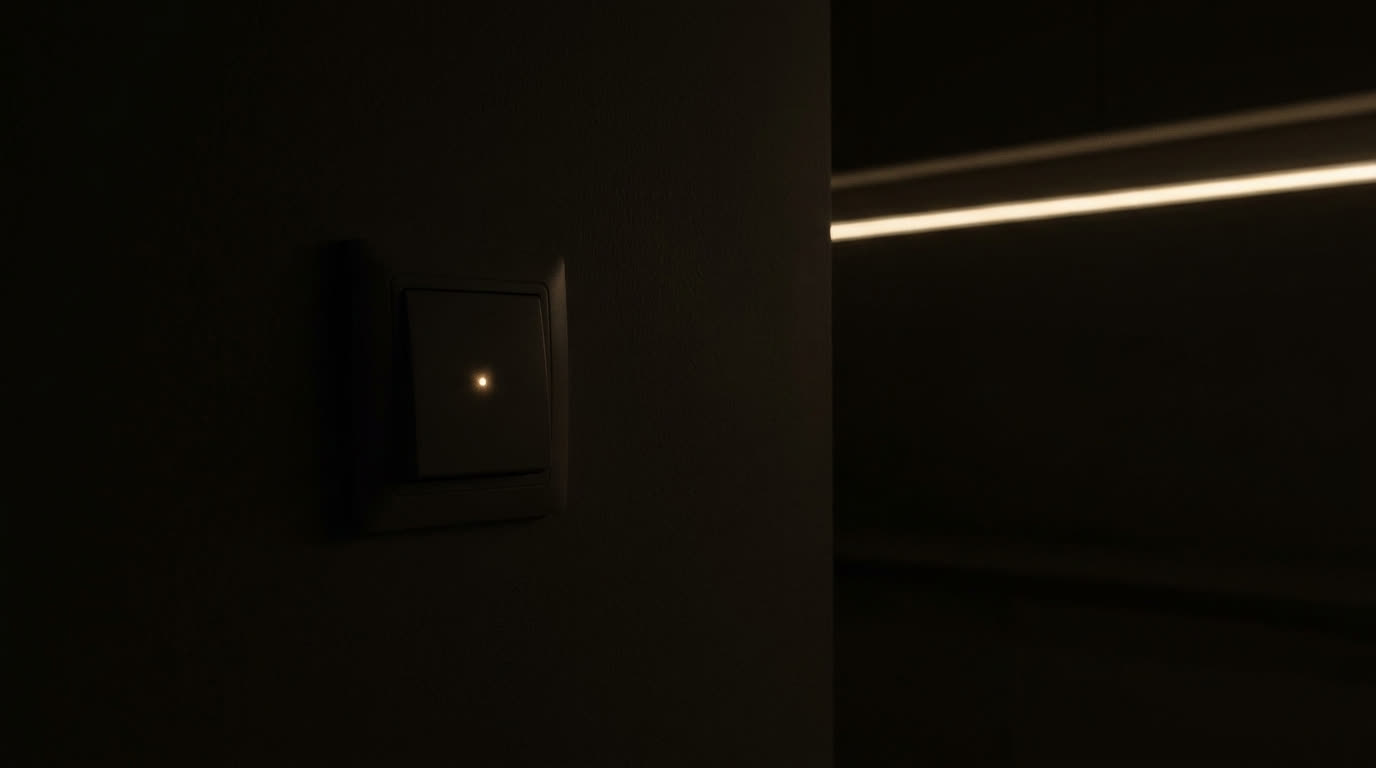

Первый и самый частый — выключатель с подсветкой. Внутри клавиши стоит неоновая лампочка или светодиодный индикатор, которые должны светиться в темноте, чтобы выключатель было видно на стене. Даже в разомкнутом положении через эту подсветку течёт ток в десятые доли миллиампера — и если лента стоит в разрыв той же цепи, этого хватает, чтобы диоды тускло засветились.

Второй — наводка на проводах. Когда кабель питания ленты идёт рядом с фазным проводом выключателя в одном коробе или гофре на расстоянии от пяти метров и больше, между проводниками возникает ёмкостная связь. На выходе наводится переменное напряжение в несколько вольт — для лампы накаливания это ничто, а для низковольтной ленты (12–24 В, запитанной от блока питания) этого достаточно, чтобы кристалл откликнулся слабым свечением; на ленту 220 В, подключённую напрямую через встроенный выпрямитель, такая наводка действует иначе — она способна поддерживать слабый остаточный заряд на конденсаторе выпрямителя, и итог получается тот же — тусклое свечение.

Третий — качество блока питания или драйвера. Это актуально для низковольтных лент на 12 или 24 В, которые запитаны через отдельный блок питания: дешёвые модели держат остаточный заряд на выходном конденсаторе после отключения сети, либо устроены так, что разрыв одного провода (например, только фазы, без нуля) не обесточивает выход полностью, и часть схемы продолжает питаться через внутренние цепи блока. У ленты на 220 В отдельного блока питания нет — она подключается напрямую через встроенный выпрямитель в комплекте подключения, поэтому этот источник паразитного тока к ней не относится.

GIANT4 professional lighting

Светодиодная лента светится после выключения тускло — это опасно?

Нет, для проводки и самой ленты это не опасно: паразитный ток измеряется в десятых долях миллиампера, нагрева и риска короткого замыкания здесь нет. Расход электроэнергии от такого тления тоже ничтожный — за месяц набегает меньше рубля. Главный минус бытовой: тусклая полоска мешает спать в спальне и портит эффект полной темноты там, где её ждали.

На срок службы кристаллов это практически не влияет — ток в сотни раз меньше номинального рабочего, деградация люминофора и чипа от
