Как рассчитать мощность диммера для светодиодной ленты

Свет в квартире всё реже включается одним щелчком выключателя. Ленты прячут в короба и ниши, яркость регулируют плавно, а команду отдают голосом или с телефона — умный дом добрался и до подсветки полки над столом. Но за этим удобством стоит обычная электрика: провода, ватты и амперы, которые не прощают ошибок. Диммер, который тянет меньше, чем потребляет лента, греется, щёлкает реле и рано или поздно сгорает — вместе с гарантией на всё, что к нему подключено. В этой статье разберём, как посчитать нагрузку ленты в ваттах и подобрать диммер с реальным запасом по току, а не «на глазок».

Из чего складывается нагрузка: считаем ватты ленты

Мощность ленты в ваттах — это мощность одного метра, умноженная на длину отрезка. Смотрите на упаковку или в характеристики товара: там всегда указано значение вида «14,4 Вт/м» или «19,2 Вт/м» — от него и пляшем.

Возьмём для примера обычную SMD-ленту (SMD — тип светодиода, напаянного на плате лентой, массовый и бюджетный вариант) мощностью 14,4 Вт на метр. Пять метров такой ленты — это 72 Вт суммарно. Десять метров — уже 144 Вт, и тут одним диммером не обойтись, но об этом ниже. Если у вас COB-лента (сплошная светящаяся полоса без видимых точек-диодов, светит ровнее и ярче на глаз), мощность на метр у неё обычно выше — от 10 до 24 Вт/м в зависимости от модели, и считать нужно так же: Вт/м × метры.

Отдельно нужно сложить мощность всех отрезков, если лента разрезана и запитана параллельно от одного диммера. Частая ошибка — посчитать только один кусок ленты, забыв про второй такой же под соседней полкой, который подключён туда же.

Как подобрать диммер для светодиодной ленты по току?

Диммер подбирают по ваттам и по току — амперам, которые реально через него текут; ток зависит от напряжения питания ленты. Формула простая: ток (А) равен мощности (Вт), делённой на напряжение (В). Берите диммер, у которого максимальный ток минимум на 20–30% выше расчётного.

Здесь кроется главная путаница. Одна и та же лента мощностью 72 Вт даёт разный ток в зависимости от того, питается она 12 вольтами или 24 вольтами. При 12В это 72 / 12 = 6 ампер. При 24В — 72 / 24 = 3 ампера. Разница вдвое, хотя ватты одинаковые. Поэтому диммер с заявленной «мощностью до 72 Вт» на деле часто рассчитан именно на 24-вольтовую нагрузку — при токе в 3А это ровно 72 Вт. Подключите ту же 72-ваттную ленту на 12В, и диммеру придётся тянуть уже 6А — вдвое больше его предела, хотя ватты на упаковке те же самые.

Отсюда правило: смотрите на строку «мощность до…» и на максимальный ток в характеристиках, сверяйте его с напряжением именно вашей ленты. Для одноцветных лент на 12–24В с умеренной длиной подойдёт компактный Wi-Fi диммер Tuya для одноцветной ленты — рассчитан на 5–24В и ток до 3А, что при 24В даёт запас как раз под ленты мощностью до 60–65 Вт с учётом резерва.

GIANT4 professional lighting

Почему важен запас по мощности, а не впритык?

Запас нужен потому, что реальная нагрузка почти всегда чуть выше расчётной, а полупроводниковые ключи внутри диммера греются под током и со временем теряют часть ресурса. Взять 20–30% сверху — это не перестраховка ради галочки, а разница между диммером, который работает пять лет, и тем, что перегорает через сезон.

Дополнительная нагрузка берётся из нескольких источников. Просадка напряжения в блоке питания под нагрузкой добавляет ток. Пусковой ток при включении на пике выше номинального. Разброс параметров у самой ленты от партии к партии — плюс-минус 5–10% не редкость. Сложите это с работой при плюс 40 °C в закрытом коробе под подвесным потолком летом, и запас в 20–30% перестаёт выглядеть избыточным.

Практическое правило простое: посчитали 6А нагрузки — берите диммер минимум на 7,5–8А. Посчитали 72 Вт — ищите модель, у которой в характеристиках указан запас, а не ровно те же 72 Вт впритык.

Диммер для светодиодной ленты 220в: чем отличается расчёт?

Диммер для ленты 220В работает не так, как обычный низковольтный: лента 220В состоит из отдельных сегментов по 5–10 см, каждый со своим маленьким выпрямителем внутри, и далеко не каждая такая лента вообще диммируется. Перед покупкой стоит уточнить у продавца конкретной ленты, поддерживает ли она плавную регулировку яркости — иначе диммер просто не даст эффекта.

Если лента 220В диммируемая, для неё нужен специальный диммер, рассчитанный на работу с переменным напряжением сети, а не тот же прибор, что стоит после низковольтного блока питания. Путать эти два типа нельзя: диммер для 12–24В ленты, поставленный на линию 220В, сгорит почти сразу. Расчёт по ваттам тот же — метраж умножаем на Вт/м, но запас по мощности для сетевых моделей обычно берут даже больше, ближе к 40%, из-за скачков напряжения в розетке.

Если у вас именно низковольтная лента и хочется управлять ей со смартфона или голосом, проще смотреть в сторону контроллеров с Wi-Fi — весь ассортимент контроллеров и диммеров собран в одном разделе, там же можно сравнить модели по мощности и типу управляемой ленты.

Разные ленты — разные диммеры: не путайте типы

Диммер для одноцветной ленты, для CCT-ленты (регулировка цветовой температуры от тёплого до холодного белого свечения) и для RGB или адресной ленты — это разные по схемотехнике устройства, и подставлять один вместо другого нельзя даже при одинаковой мощности.

Для одноцветной ленты достаточно двух проводов и регулировки одного канала яркости — здесь работает уже упомянутый компактный вариант на 12–24В. Ленте с переключением температуры свечения нужен контроллер с двумя независимыми каналами — например, контроллер для CCT-ленты с металлическим корпусом и поддержкой мощности до 864 Вт при правильном напряжении, что удобно для длинных линий подсветки в кухонных гарнитурах или витринах. Адресной ленте, где каждый светодиод управляется отдельно и можно делать бегущие эффекты, потребуется свой контроллер — вроде универсального 5-в-1 для адресной ленты, который считает нагрузку иначе, по числу пикселей и максимальному току каждого чипа.

GIANT4 professional lighting

Типичные ошибки при выборе диммера

GIANT4 professional lighting

Самая частая ошибка — расчёт по «средней» мощности ленты из головы, без сверки с реальной цифрой на упаковке или в характеристиках товара. Вторая по частоте — забыть, что блок питания и диммер должны быть рассчитаны на одно и то же напряжение: 12В лента, 12В блок, диммер тоже на 12В в диапазоне работы. Третья ошибка — покупка диммера впритык по паспортным ваттам без учёта того, что паспортная цифра часто указана для максимального напряжения из диапазона, а не для того, которое использует конкретно ваша система.

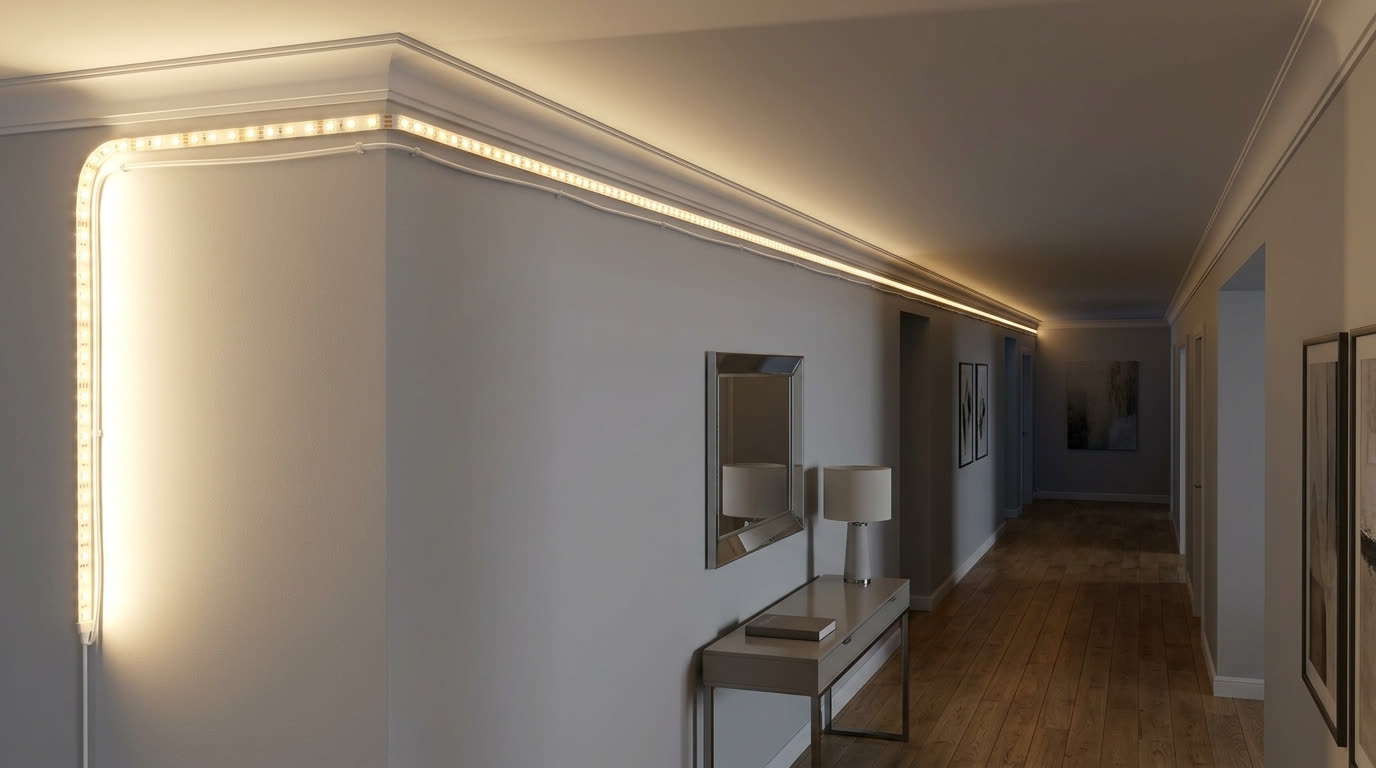

Ещё одна ошибка — забыть о длине проводов. Тонкий провод на 5 метров от диммера до дальнего края ленты даёт заметное падение напряжения, лента у дальнего конца светит тусклее, а диммер компенсирует это повышенным током — нагрузка на него растёт незаметно для глаз, но заметно для счётчика ампер.

Частые вопросы

Как рассчитать диммер для светодиодной ленты, если лента уже нарезана на несколько кусков?

Сложите мощность всех отрезков, которые подключены к одному диммеру параллельно — метраж каждого куска умножьте на Вт/м и сложите суммы. Дальше действуйте как с одним отрезком: разделите общую мощность на напряжение, чтобы получить ток, и добавьте запас 20–30% при выборе модели диммера.

Можно ли подключить два диммера параллельно, чтоб
