Откуда взялась платформа Arduino и почему она стала популярной

Ещё двадцать лет назад, чтобы собрать своими руками мигающий огонёк или простой датчик, нужно было разбираться в схемотехнике, паять по учебнику и доставать детали у знакомых радиолюбителей. Электроника оставалась уделом инженеров: готовые отладочные платы стоили дорого, а документация к микроконтроллерам пряталась за закрытыми лицензиями производителей. Потом кто-то решил сделать инструмент, понятный художнику, дизайнеру или школьнику — без диплома электронщика и без десятка лет стажа. Так в середине двухтысячных появилась платформа, которая перевернула расклад: дешёвая плата, открытые схемы, язык программирования без лишней теории. Сегодня на ней собирают метеостанции, роботов и адресную ленту с программируемыми бегущими огнями. Ниже — история Arduino, причины её популярности и варианты, с чего начать, если самому хочется попробовать.

Откуда взялась Arduino: история одного студенческого проекта

Платформа родилась в 2005 году в итальянском городе Иврея, в Институте интерактивного дизайна. Преподаватель Массимо Банзи столкнулся с обычной проблемой: студентам-дизайнерам нужно было делать интерактивные прототипы, а существующие отладочные платы вроде BASIC Stamp стоили около 100 долларов — для учебного проекта на один семестр дорого и избыточно.

Вместе с коллегами — Дэвидом Куартильесом, Джанлукой Мартино, Томом Иго и Дэвидом Меллисом — Банзи взял за основу более раннюю плату Wiring и упростил её до предела: минимум деталей, понятная распиновка, цена в районе 20–30 евро. Название придумали не из головы — рядом был бар Di Re Arduino, названный в честь средневекового короля Ардуина Иврейского. Так имя бара стало именем платы.

Решающий шаг сделали почти случайно, из нужды, а не из расчёта: схемы платы выложили в открытый доступ по лицензии Creative Commons. Любой желающий мог взять чертежи, доработать и даже наладить собственное производство. Именно это решение, а не удачный маркетинг, определило дальнейшую судьбу платформы.

Что такое набор Arduino и зачем он нужен новичку?

Набор Arduino — это комплект из платы-микроконтроллера и сопутствующих деталей: светодиодов, кнопок, резисторов, датчиков, проводов и макетной платы для сборки схем без пайки. Он нужен, чтобы не покупать и не подбирать компоненты по одному, а сразу получить всё необходимое для первых десятка проектов и понятные примеры, с чего начинать.

Сама плата — это небольшой микроконтроллер (чаще всего на базе чипа ATmega328P у классических моделей), который умеет читать сигналы с датчиков и управлять нагрузкой: зажигать светодиод, крутить моторчик, включать реле. Программируется он на упрощённом C++ через бесплатную среду Arduino IDE — скачал, подключил плату USB-кабелем, загрузил код. Разница с «взрослой» электроникой в том, что не нужно знать ассемблер и возиться с программатором — достаточно понимать базовую логику «если — то».

Для новичка отдельные компоненты — это ещё и история про совместимость. Резистор не того номинала, светодиод без ограничительного сопротивления, перепутанная полярность — и деталь сгорает в первые секунды. Укомплектованный набор решает эту проблему тем, что всё уже подобрано под конкретные учебные схемы: от простого мигания до вывода текста на дисплей.

Почему платформа стала такой популярной

Главная причина — открытое железо. Поскольку схемы были в свободном доступе, десятки производителей по всему миру начали выпускать клоны плат с упрощённой электроникой и дешёвыми преобразователями USB-UART (отсюда китайские чипы CH340 вместо дорогого оригинального FTDI). Оригинальная плата Arduino Uno от итальянского производителя стоила около 20 долларов, клон с тем же функционалом — в разы дешевле. Низкая цена открыла платформу школьникам, студентам и хоббийным мастерским, а не только лабораториям с бюджетом.

Вторая причина — сообщество. К 2010-м годам в интернете накопились тысячи готовых примеров кода и библиотек почти для любого датчика, дисплея или модуля связи. Хочешь подключить дисплей LCD или модуль Bluetooth — библиотека уже написана, нужно просто разобраться, а не изобретать с нуля. Порог входа упал настолько, что первый рабочий проект — мигающий светодиод, в среде программистов его называют Blink, — собирается за десять минут без всякого бэкграунда в электронике.

Третья причина — универсальность. Одна и та же логика программирования годится и для управления теплицей, и для робота-пылесоса, и для световой инсталляции. Платформа не привязана к одной задаче, поэтому вокруг неё выросла целая культура самодельных проектов — от домашних метеостанций до систем управления светом в целой комнате.

GIANT4 professional lighting

Где Arduino встречается в светодиодной подсветке?

Чаще всего — в управлении адресной лентой, где нужен нестандартный эффект, которого нет в заводском пульте. Для обычной RGB-подсветки без кастомной анимации хватает готового контроллера, но если хочется своей логики — программируемая плата становится единственным вариантом.

Разница между обычной и адресной лентой принципиальная. На обычной RGB-ленте все светодиоды подключены параллельно и светятся одним цветом одновременно — управляет этим простой диммер или готовый контроллер с пультом. На адресной ленте, например на чипах WS2812b, каждый светодиод имеет собственный адрес и получает свою команду по сигнальному проводу: загорись синим, сосед пусть будет зелёным, следующий погаснет через полсекунды. Отсюда и возможность делать градиенты, волны, «бегущую» точку света или реакцию на музыку — но управлять этим без программируемого контроллера уже не получится, прошивки с десятком заводских режимов тут недостаточно.

Для большинства бытовых сценариев — подсветка кухни, полки, зеркала — вполне хватает готовых решений: контроллер с пультом или управлением через приложение закрывает 90% задач без единой строчки кода. Но если хочется таймера на своих условиях, реакции на датчик движения или уникальной анимации под настроение комнаты, здесь на сцену выходит Arduino или родственная ей плата ESP. Первые опыты с адресным светом проще начинать не на готовой ленточной инсталляции, а на отдельном тестовом отрезке или кольце — это дешевле ошибок и быстрее по времени на отладку кода.

С чего начать, если попробовать хочется прямо сейчас

GIANT4 professional lighting

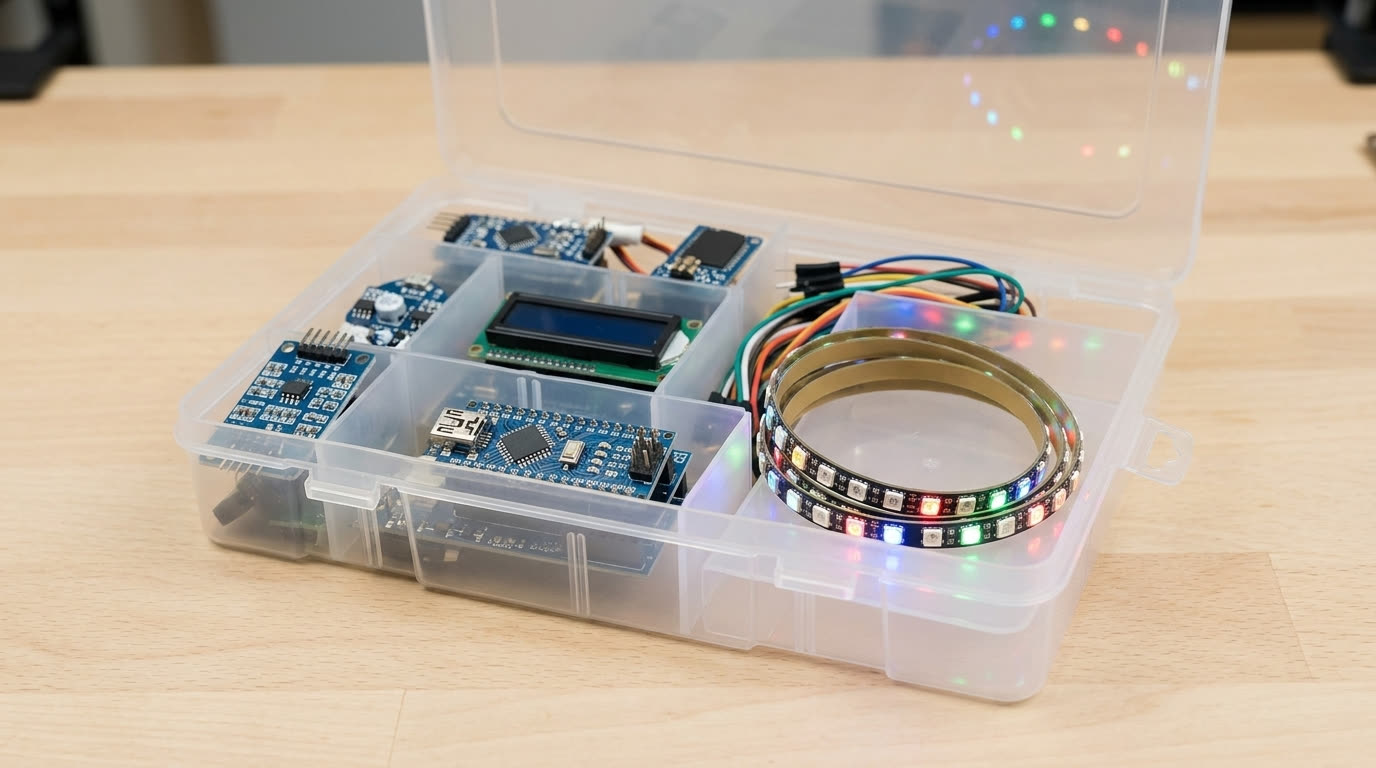

Самый практичный способ — не собирать компоненты по одному, а взять укомплектованный набор, где уже есть плата, провода, резисторы и несколько модулей для первых проектов. Стартовый набор Arduino GyverKIT Starter от блогера AlexGyver — пример такого комплекта: 136 деталей в одном кейсе, включая плату Arduino Nano, Wemos D1 mini на базе ESP8266, макетные платы, дисплеи, кнопки и адресные светодиодные модули — кольцо WS2812b и отрезок адресной ленты. Из коробки можно попробовать именно то, о чём говорили выше: написать свою анимацию для адресного света, а не включать заводской режим.

После первых проектов на макетной плате логичный следующий шаг — перенести схему на постоянную основу, то есть распаять. Для этого пригодится отдельный набор для пайки GyverKIT Solder с паяльником и расходниками. А если учебные проекты перерастают в задачи с Wi-Fi и облачным управлением — датчики, удалённое включение света через телефон, — есть набор микроэлектроники GyverKIT IOT, заточенный именно под такие сценарии.

Для тех, кто не планирует программировать, а хочет просто управлять лентой с пульта или телефона, проще взять готовое решение из раздела контроллеров и диммеров — там закрываются типовые задачи без кода. А если интересна именно адресная подсветка с эффектами, посмотреть варианты можно в каталоге адресной ленты и пиксельных матриц — отдельно от платы, чтобы прикинуть масштаб будущего проекта.

GIANT4 professional lighting

Частые вопросы

Arduino — это компьютер?

Нет, это микроконтроллер — небольшая плата с одной задачей: читать сигналы датчиков и управлять нагрузкой по заранее загруженной программе. У неё нет операционной системы и экрана, она выполняет один код циклично, пока включено питание. Для сравнения с полноценным компьютером лучше подходят одноплатники вроде Raspberry Pi.

Нужно ли уметь программировать, чтобы начать работу с Arduino?

Минимальные знания нужны, но порог входа низкий: базовый синтаксис осваивается за пару вечеров по готовым примерам. В интернете есть тысячи рабочих скетчей под конкретные задачи — мигание, датчик, дисплей, — их можно брать как основу и постепенно разбираться, что меняет поведение схемы.

Чем Arduino отличается от плат ESP32 и ESP8266?

Классическая Arduino на чипе AVR не имеет встроенного Wi-Fi и слабее по вычислительным ресурсам, зато проще и дешевле. Платы ESP работают в той же среде Arduino IDE, но умеют подключаться к интернету напрямую — это нужно для удалённого управления светом или датчиками через приложение.

Можно ли подключить светодиодную ленту к Arduino напрямую?

Адресную ленту на чипах вроде WS2812b — да, напрямую через один сигнальный провод и общее питание. Обычную RGB или одноцветную ленту напрямую подключать нельзя — ток слишком большой для выхода платы, нужен промежуточный транзистор или MOSF
