Как посчитать сколько блоков питания нужно на весь дом

Освещение в доме давно перестало быть одной люстрой на комнату. Сейчас свет разносят по зонам: подсветка кухонного фартука, ниша за телевизором, ступени лестницы, полки в гардеробной, периметр потолка в спальне. У каждой зоны — своя лента, свой выключатель, свой сценарий. И вот тут начинается путаница, потому что вместо одного патрона под лампу появляется десяток метров ленты, разбросанных по всему дому, а каждой ленте нужно питание. Ошибиться легко: взять один мощный блок на всё сразу, или наоборот — насчитать блоков в два раза больше, чем нужно. В этой статье — как посчитать точное количество и мощность блоков питания для подсветки дома, без запаса «на всякий случай» в три раза.

Зачем считать блоки по каждой зоне, а не на весь дом сразу

Один блок питания на весь дом технически возможен, но на практике это плохая идея. Причина не в мощности блока, а в проводах: чтобы дотянуть 24 вольта от одной точки до ленты в другом конце дома, нужен толстый медный кабель — иначе на длинной трассе падает напряжение и лента в дальнем углу светит тусклее и с оттенком в жёлтый. Плюс единая линия питания означает, что при любой неисправности гаснет подсветка сразу везде, и включать зоны раздельно от одного выключателя тоже не выйдет.

Поэтому правильный подход — считать блок питания под каждую зону отдельно: кухня отдельно, лестница отдельно, фасад отдельно. Дальше блоки можно объединить по группам через контроллеры и диммеры, если нужно управлять несколькими зонами с одного пульта или через приложение, но питание у каждой линии своё.

Какой мощности выбрать блок питания для светодиодной ленты?

Мощность блока должна быть на 20–25% больше, чем потребляет лента на этом участке — этот запас нужен на потери в проводах и на то, чтобы блок работал не на пределе и дольше прослужил. Меньше запаса — блок будет греться и стареть быстрее, больше 30–40% — переплата за ненужную мощность.

Считается это в три действия. Сначала смотрим паспортную мощность ленты на метр — она указана в характеристиках на странице товара, у обычной SMD-ленты 24В это обычно 9,6–14,4 Вт/м, у COB-ленты чуть меньше на метр, но свет ровнее без точек. Умножаем на длину отрезка — получаем реальное потребление. Прибавляем 20% запаса. Полученное число — минимальная мощность блока, дальше берём ближайшую модель по каталогу вверх, а не вниз.

Как рассчитать блок питания для светодиодной ленты: пошагово

Формула простая: мощность блока делим на мощность ленты с учётом запаса 20% — получаем максимальную длину ленты, которую можно повесить на этот блок. Или наоборот: длину умножаем на мощность метра и на 1,2 — получаем нужную мощность блока.

Разберём на цифрах. Лента 14,4 Вт/м, отрезок 10 метров — потребление 144 Вт. Прибавляем 20% запаса — 172,8 Вт. Значит нужен блок минимум на 173 Вт, ближайший по каталогу — 200-ваттный. Если взять ленту экономичнее, на 9,6 Вт/м, тот же отрезок в 10 метров съест уже 96 Вт, с запасом — 115 Вт, и хватит блока помельче.

Отдельно проверяйте ток. У блока 24В на 500 Вт выходной ток около 20,8 А — это указано в характеристиках, и от него зависит, каким сечением провода вести питание от блока до ленты: тонкий провод на большом токе греется, это отдельная причина пожаров в скрытых конструкциях вроде коробов и ниш.

GIANT4 professional lighting

Сколько метров ленты потянет один блок питания 20 метров?

Для 20 метров стандартной SMD-ленты 24В на 14,4 Вт/м расход составит 288 Вт, с запасом 20% — около 346 Вт, значит нужен блок от 350 Вт и выше, обычно берут 400-ваттный. Если лента экономичнее, 9,6 Вт/м, хватит и 250-ваттного блока.

Тут есть физическое ограничение, о котором часто забывают: одна непрерывная линия питания в 20 метров редко бывает нужна целиком запитана с одного края. Обычно ленту режут на отрезки по 5 метров (это стандартная длина катушки) и подают питание с двух сторон или через равные промежутки — тогда просадка напряжения на дальнем конце меньше, и цвет свечения одинаковый по всей длине. Для 20 метров с одним блоком питания это тоже работает, если провод от блока до середины линии достаточно толстый.

Под такие объёмы удобно смотреть в сторону узкого блока питания 24В 500Вт — он без вентилятора, значит не гудит, а компактный корпус 188×59×29 мм проще спрятать в нише потолка или в мебельном коробе, где место всегда в дефиците.

Считаем блоки на весь дом: пример по зонам

Возьмём типовой частный дом и посчитаем блоки для пяти зон отдельно — так видно, почему один блок на всё не работает и сколько реально нужно точек питания.

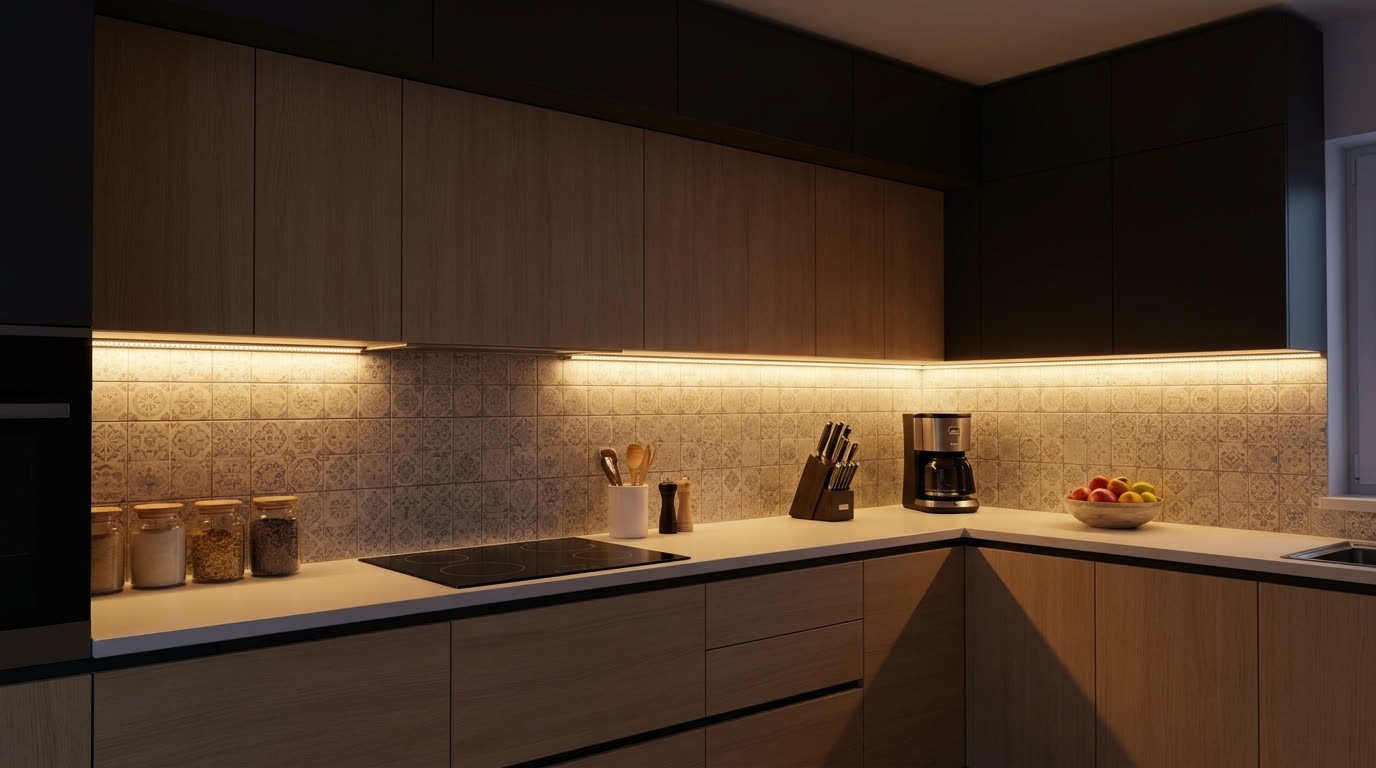

Кухня: подсветка фартука и низа шкафов, около 8 метров ленты на 14,4 Вт/м — это 115 Вт, с запасом 138 Вт. Достаточно одного блока на 150–200 Вт.

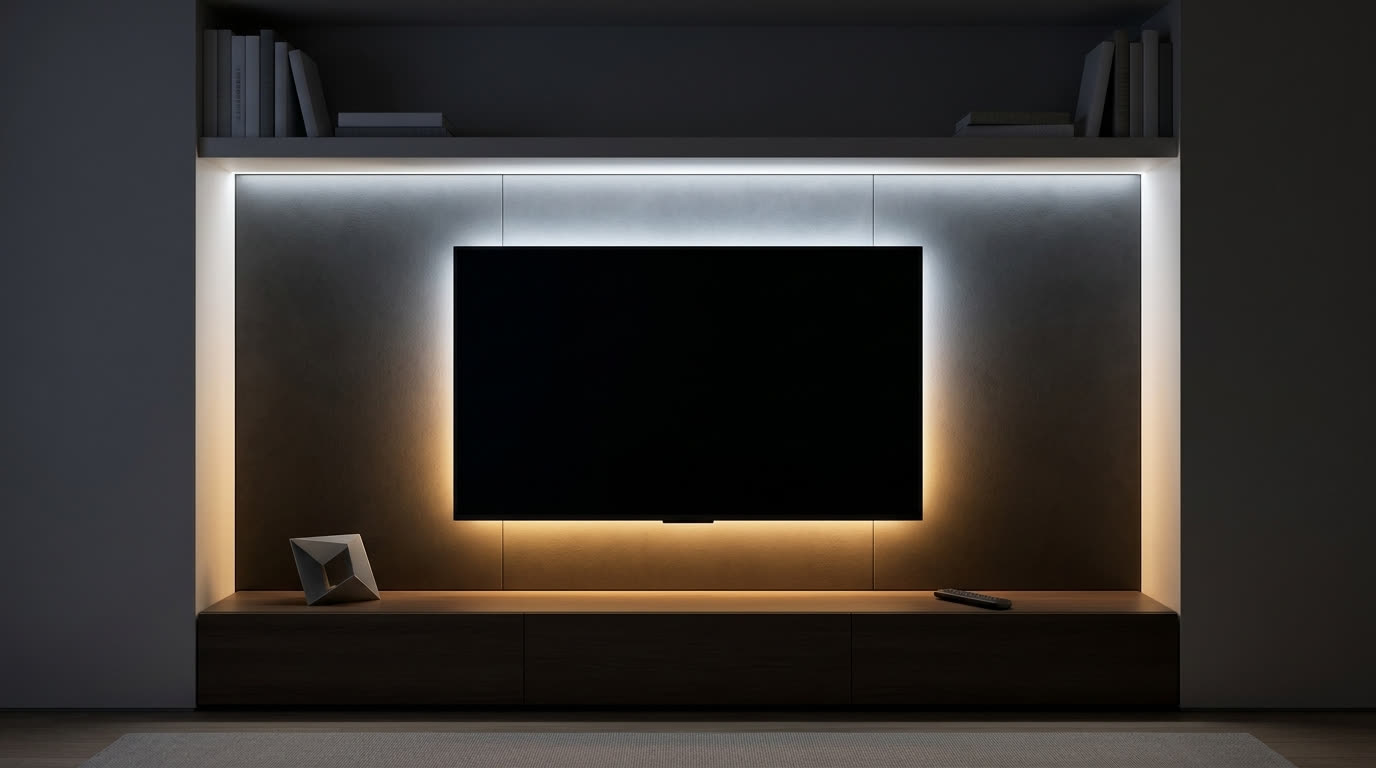

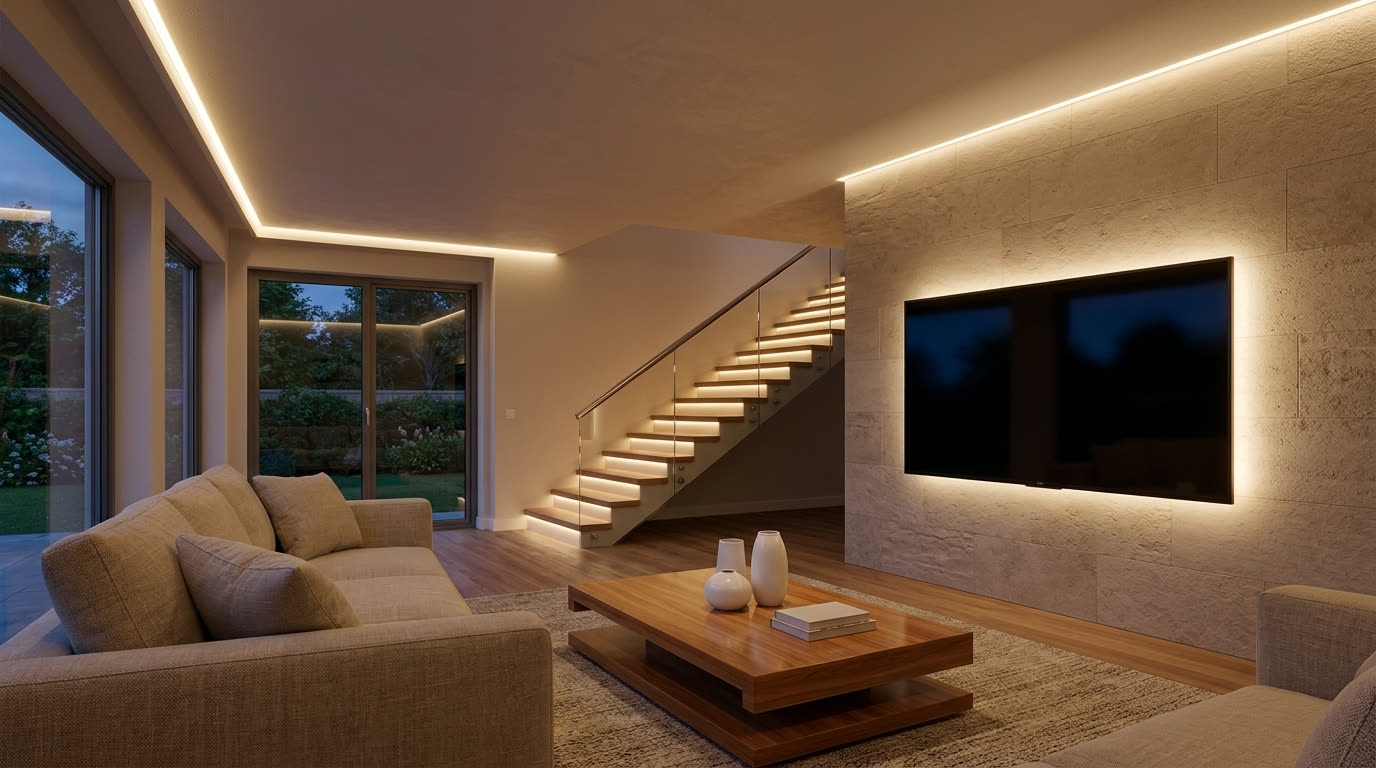

Гостиная: периметр потолка плюс подсветка ниши за телевизором, суммарно 25 метров — 360 Вт, с запасом 432 Вт. Здесь пригодится блок питания на 500 Вт — запас по мощности останется небольшой, но достаточный.

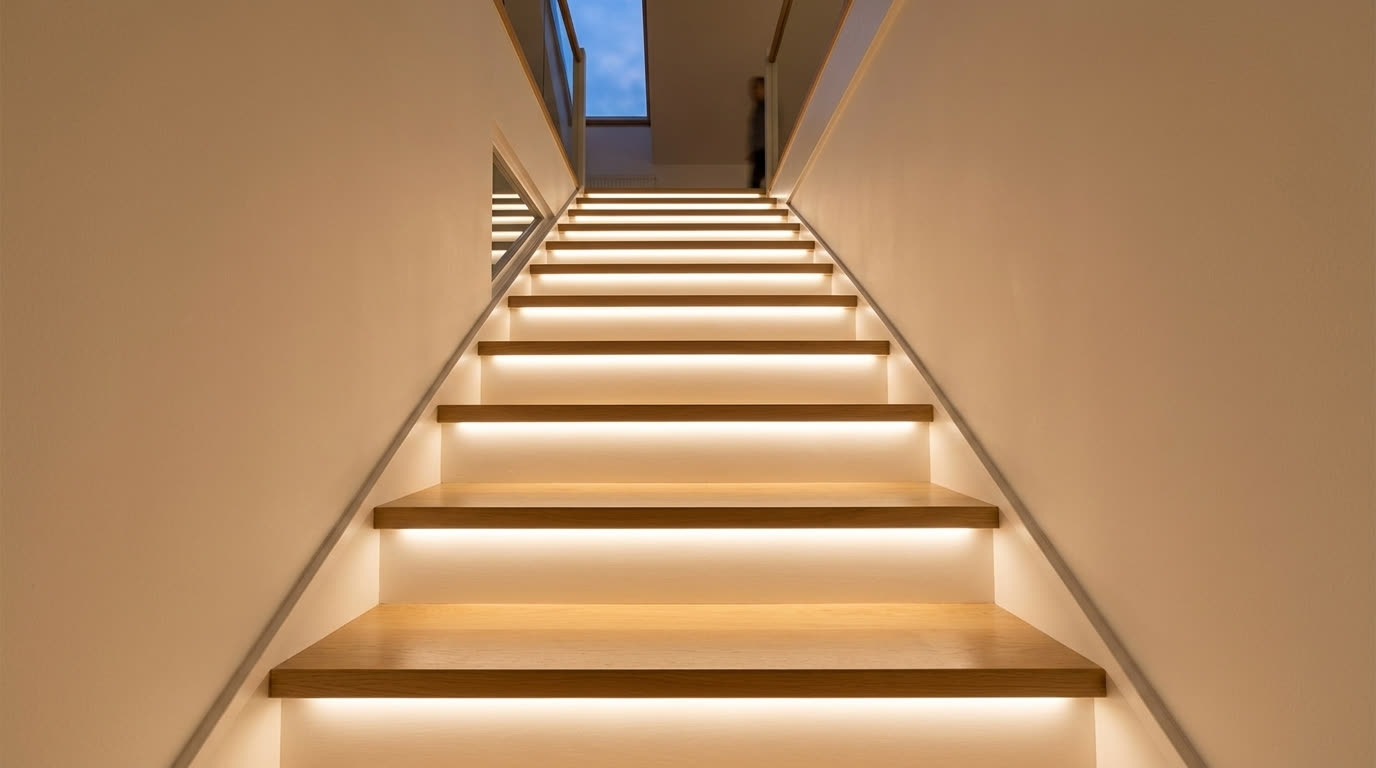

Лестница: подсветка 15 ступеней по метру каждая, итого 15 метров — 216 Вт, с запасом 259 Вт. Подойдёт блок на 400 Вт — с запасом на случай, если позже добавите ещё пару метров в коридоре наверху.

Спальня: короткая подсветка изголовья или зеркала, 3–4 метра — это 52–69 Вт с запасом. Для 3 метров переплачивать за большой блок незачем, хватает компактного блока на 60 Вт, а для 4 метров лучше взять блок помощнее, чтобы соблюсти собственный запас в 20%.

Фасад и крыльцо: тут своя специфика — блок должен стоять на улице или в вентилируемом закрытом коробе и быть влагозащищённым, для таких задач берут отдельно герметичные блоки IP67, а не интерьерные модели с корпусом IP20 — те боятся влаги и конденсата даже под навесом.

Итого по дому получается пять блоков разной мощности — 150–200 Вт, 500 Вт, 400 Вт, 60 Вт и герметичный уличный блок — вместо одного огромного блока на 1500 Вт с километрами кабеля через весь дом. Мощность каждого блока считали отдельно, с собственным запасом 20%, и это точнее, чем суммировать всё потребление и делить на один источник.

GIANT4 professional lighting

Частые ошибки при расчёте блоков

GIANT4 professional lighting

Самая распространённая ошибка — считать без запаса, впритык. Лента заявлена на 14,4 Вт/м, отрезок 10 метров — берут блок ровно на 144 Вт. Формально хватает, но блок работает на пределе постоянно, греется, и через год-два выходит из строя раньше гарантийного срока.

Вторая ошибка — путать 12 и 24 вольта при расчёте. Лента 24В при той же мощности потребляет вдвое меньший ток, чем 12В, а значит меньше падение напряжения на длинных трассах. Если дом большой и линии длинные, изначально выгоднее закладывать ленту 24В — меньше блоков и меньше сечение проводов.

Третья ошибка — не учитывать, что диммер или контроллер тоже потребляет часть мощности и стоит между блоком и лентой. При расчёте мощности блока это обычно небольшая добавка, но на границе запаса в 20% она может съесть весь резерв.

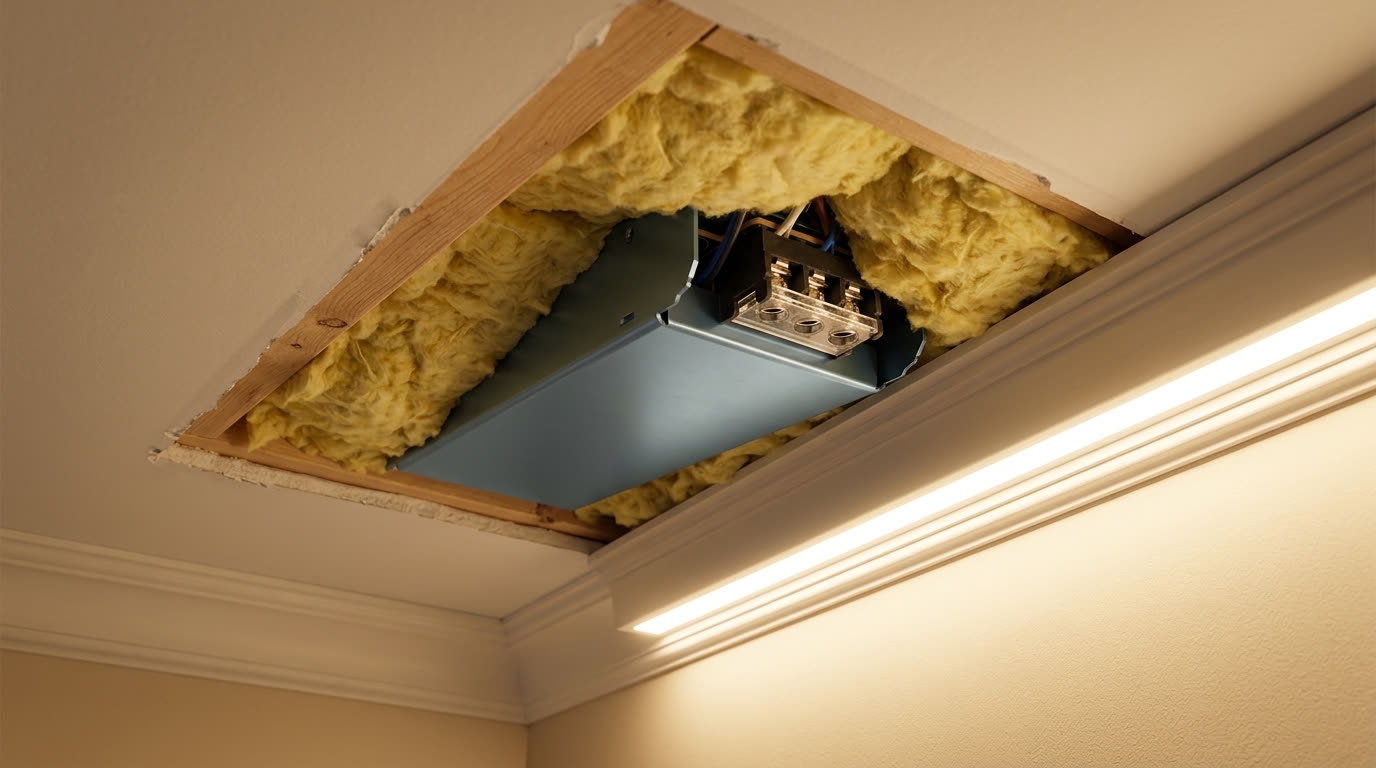

Ещё одна распространённая ситуация — блок питания без вентилятора ставят в закрытый глухой короб без единого отверстия для воздуха. Пассивное охлаждение работает, только если корпус может отдавать тепло — накрывать блок утеплителем или прятать в герметичный отсек нельзя, даже если модель не шумит и работает тихо.

Частые вопросы

Можно ли поставить один мощный блок на весь дом вместо нескольких?

Технически можно, но не стоит: длинные трассы 24В дают заметную просадку напряжения на дальних участках, лента в конце линии светит тусклее. Плюс при поломке одного блока гаснет вся подсветка сразу, а раздельное управление зонами через отдельные выключатели становится невозможным.

Как понять, что блок питания взят с недостаточным запасом мощности?

Если блок работает почти на пределе паспортной мощности постоянно, он сильнее греется и корпус на ощупь заметно тёплый уже через 20–30 минут работы. Срок службы такого блока обычно меньше заявленной гарантии. Правильный расчёт — мощность ленты плюс 20% запаса, не меньше.

Нужен ли отдельный блок питания для уличной подсветки фасада?

Да, и обязательно герметичный, с классом защиты IP65 и выше. Блоки с маркировкой IP20, даже мощные и надёжные внутри дома, для улицы не годятся — конденсат и влага выводят электронику из строя за один сезон, даже под навесом.

Что делать, если зона подсветки со временем расширяется, например добавляется ещё пара метров ленты?

Изначально закладывайте блок с запасом мощности процентов на 30, а не впритык под текущую длину — тогда добавить метр-два ленты к существующей линии можно будет без замены блока. Если запас уже исчерпан, проще поставить второй небольшой блок под новый участок отдельно.

Если собираете комплект подсветки для всего дома с нуля, удобнее сразу прикинуть зоны и мощности по этой методике, а модели блоков и ленты подобрать в каталоге блоков питания — там видно мощность, ток и габариты каждой модели, чтобы сразу понять, влезет ли блок в нишу или короб, который вы уже спроектировали.
