Сколько ватт нужно на метр адресной ленты

Адресная лента давно перестала быть игрушкой для энтузиастов — сегодня ей подсвечивают фасады, лестницы, витрины и целые медиафасады с бегущими эффектами. Раньше расчёт освещения сводился к простой арифметике: взял ленту, посмотрел паспортную мощность, умножил на метры. С адресной лентой так не работает — она может гореть еле-еле, а через секунду вспыхнуть белым на всех пикселях сразу, и в этот момент нагрузка на блок питания подскакивает в разы. Из-за этого расчёт мощности часто уходит в одну из двух крайностей: берут блок с большим запасом и переплачивают, либо считают впритык и получают мигание, просадку цвета и перегрев. Ниже — как посчитать блок питания под конкретный проект без прикидок на глазок и сколько ватт на самом деле нужно на метр адресной ленты.

Сколько ватт потребляет метр адресной ленты?

Метр адресной ленты SMD5050 с 60 светодиодами при полной белой яркости на всех пикселях потребляет примерно 14–18 Вт — это максимум, который считают для расчёта блока питания. В реальной эксплуатации, когда лента показывает цветные эффекты, а не сплошной белый, нагрузка обычно ниже — 6–10 Вт на метр.

Здесь и кроется главная разница между адресной и обычной лентой. У обычной SMD-ленты каждый светодиод горит с одной и той же силой всегда — паспортная мощность фиксирована, посчитать нагрузку можно в уме. У адресной ленты каждый пиксель — отдельный маленький чип с тремя кристаллами (красный, зелёный, синий), и яркость каждого канала регулируется программно. Один пиксель может быть выключен, другой гореть тускло-синим, третий — на полную белым. Именно поэтому мощность «плавает» от кадра к кадру, и производитель указывает не среднюю, а максимальную нагрузку — на случай, если вся лента одновременно вспыхнет белым на 100%.

Для расчёта блока питания нужен именно этот максимум, а не то, что лента «обычно» потребляет. Программные сценарии меняются, эффекты подбираются заново, и если сегодня на ленте плавный градиент, через месяц кто-то запустит белую стробоскопию — и нагрузка вырастет в два-три раза.

Как посчитать мощность блока питания под свой проект

Формула простая: берём максимальную мощность одного метра (для большинства адресных лент 60led/m это около 14–18 Вт), умножаем на длину отрезка в метрах, а затем прибавляем запас 20–30% на случай просадок и старения блока.

Например, для фасада длиной 10 метров с адресной лентой 60led/m 12V расчёт выглядит так: 10 м × 15 Вт (среднее по вилке) = 150 Вт паспортной нагрузки. Прибавляем запас в 25% — получаем около 190 Вт, значит, под проект нужен блок питания минимум на 200 Вт, а лучше — ближе к 250, если рядом планируется контроллер или ещё один отрезок ленты.

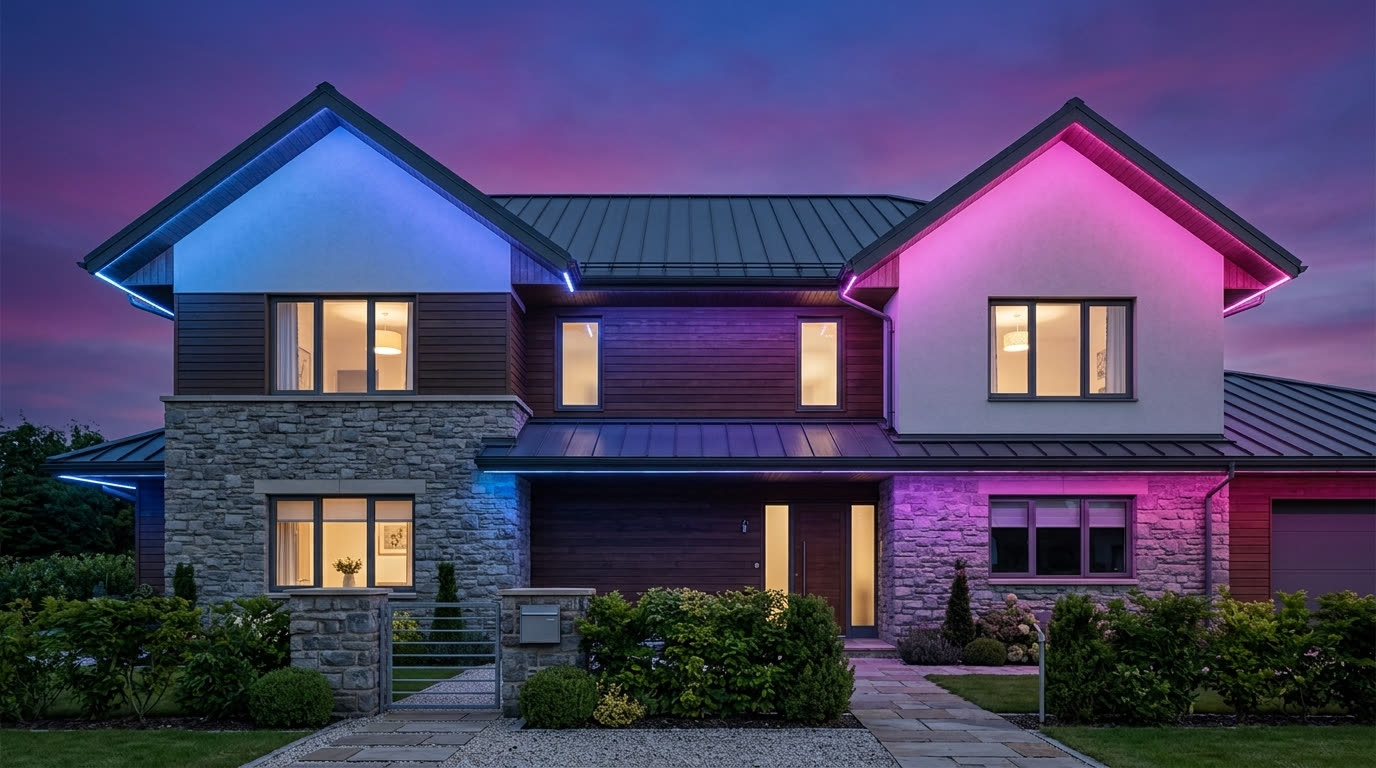

Для проектов покрупнее логика та же, просто цифры больше. Блок питания 12v 600w ip67 закрывает отрезок примерно в 30–35 метров такой ленты с учётом запаса — этого хватает на подсветку контура среднего дома или крупной вывески. Дальше проект разумнее делить на несколько независимых линий с отдельным питанием на каждую, а не тянуть один блок через весь фасад.

Отдельно нужно учитывать длину проводов данных и питания от блока до первого пикселя — на длинных отрезках (от 10 метров) напряжение на конце ленты может проседать, и первые светодиоды будут ярче последних. Для 12-вольтовой линии это заметнее, чем для 24-вольтовой.

GIANT4 professional lighting

Зачем нужен запас по мощности и сколько закладывать

Запас нужен не «на всякий случай», а по вполне физическим причинам: блок питания, работающий на пределе паспортной мощности, греется сильнее, изнашивается быстрее и хуже держит напряжение при пиковой нагрузке. Разумный запас — 20–30% сверх расчётной мощности.

Если посчитать впритык — ровно под максимум ленты — то в момент, когда вся линия одновременно вспыхивает белым (а с адресной лентой это рано или поздно случится: тестовый режим, ошибка в прошивке контроллера, неудачный сценарий), блок питания уходит в защиту или начинает проседать по напряжению. Просадка напряжения на входе адресной ленты — это не про яркость, а про данные: чип получает нестабильный сигнал, и появляется хаотичное мигание отдельных пикселей, а иногда зависание целых сегментов.

Дешёвый блок без запаса по мощности либо выходит из строя через полгода, либо даёт нестабильную картинку каждый раз, когда включается белый цвет. Запас в 20–30% — не подстраховка от брака, а нормальный режим работы блока питания, при котором он не работает на пределе паспортных параметров постоянно.

Отдельная история — герметичные блоки для улицы. У них есть внутренний нагрев из-за корпуса без активного охлаждения, поэтому для уличных проектов запас лучше брать по верхней границе, ближе к 30%, а сам блок — из серии герметичных блоков питания IP67, а не интерьерная модель в открытом коробе.

Адресная лента 12 вольт или 24 вольта — что выбрать?

Для коротких и средних отрезков (до 5–10 метров) разницы почти нет, а для длинных линий 24-вольтовая адресная лента выгоднее — меньше просадка напряжения на дальнем конце и меньше сегментов питания нужно организовывать.

Дело в токе. При одинаковой мощности 12-вольтовая лента тянет вдвое больший ток, чем 24-вольтовая, а чем больше ток — тем заметнее падение напряжения на длинном проводе или тонкой дорожке самой ленты. На практике 12-вольтовую адресную ленту рекомендуют запитывать через каждые 5 метров, а 24-вольтовую можно тянуть с подсоединением питания через 10–15 метров без заметной разницы в яркости между началом и концом линии.

Для небольших проектов — подсветка полки, зеркала, ниши, короткого участка фасада — разница непринципиальна, и здесь удобнее работать с 12-вольтовой лентой: она совместима с большинством бюджетных контроллеров и блоков питания. Например, адресная лента GS8208 60 led IP67 работает именно на 12 вольтах, у неё герметичный силиконовый кожух для улицы и влажных помещений, а резервный канал данных на чипе GS8208 позволяет при обрыве или повреждении первого чипа вручную переключить подачу данных на другой конец ленты, переставив провод контроллера, — так линия не остаётся без управления даже при повреждении на одном из концов. Для проектов подлиннее — 20 метров и больше — стоит смотреть в сторону раздела адресной ленты с 24-вольтовыми моделями или закладывать несколько точек питания.

GIANT4 professional lighting

Что будет, если ошибиться с блоком питания

Слабый блок питания под нагрузкой греется, теряет стабильность напряжения и со временем выходит из строя раньше срока — а вместе с ним начинает мигать и сама лента. Слишком мощный блок ленту не сжигает: перегорание случается не от избытка мощности блока, а от короткого замыкания или неправильной полярности при подключении.

Расхожий страх «поставлю блок помощнее — и лента сгорит» на практике не подтверждается: лента потребляет ровно столько тока, сколько ей нужно по своей схеме, а блок питания большей мощности просто работает с запасом и не напрягается. Обратная ситуация — реальная проблема. Блок на 100 Вт под линию, которая при полной белой вспышке требует 150 Вт, будет либо уходить в защитное отключение, либо проседать по напряжению, из-за чего лента начнёт мигать хаотично и производить впечатление брака, хотя дело в питании.

Для уличных линий стоит закладывать ещё и температурный запас — зимой герметичный блок работает при минусе, и часть заявленной мощности разумно отложить про запас, особенно если планируется длинная линия вдоль фасада. Здесь же стоит держать в голове рабочий диапазон самой ленты — GS8208, например, держит от −40 до +85 градусов, но при экстремальном морозе чип может временно зависать, а не сгорать, и восстанавливается при потеплении.

Собирая проект с нуля, удобнее сразу прикинуть весь комплект: саму ленту, контроллер для управления эффектами и блок питания с посчитанным запасом — тогда не придётся потом докупать более мощный блок или разбираться, почему мигает лента после первого же теста на белом цвете.

GIANT4 professional lighting

Частые вопросы

Как узнать точную мощность конкретной адресной ленты?

Смотрите паспортные данные на странице товара — обычно указана максимальная мощность на метр при полной белой яркости. Если цифры нет в явном виде, ориентируйтесь на тип чипа и количество светодиодов на метр: для SMD5050 60led/m это, как правило, 14–18 Вт на метр по максимуму.

Можно ли запитать 10 метров адресной ленты от одного блока?

Можно, если блок питания рассчитан с запасом 20–30% сверх максимальной мощности отрезка и провода питания не слишком длинные. Для 12-вольтовой ленты на такой длине лучше организовать две точки подачи питания, а не тянуть одну от начала.

Почему лента мигает, если блок питания вроде подходящий?

Чаще всего дело не в мощности блока, а в просадке напряжения на длинном отрезке или в слишком тонких проводах между блоком и лентой. Проверьте сечение проводов и расстояние до первого пикселя — иногда достаточно добавить вторую точку питания.

Адресная лента 12 вольт или 24 вольта — что практичнее для дома?

Для коротких участков — подсветка полки, ниши, зеркала — разницы почти нет, обе работают одинаково стабильно. Для длинных линий от 15 метров 24-вольтовая лента выгоднее: меньше просадка напряжения и меньше точек питания нужно закладывать в проект.
