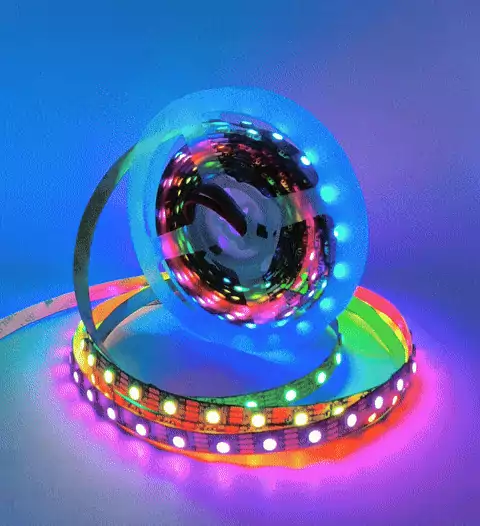

Адресная лента WS2815 12V 60 led
Адресная лента ws2815 60 led - управляемая лента с рабочим напряжением 12V. Чип ws2815b установлен внутрь каждого диода, что дает возможность управлять ими по отдельности (а не по 3, как в ws2811 или ws2818). Однако управлением кратно одному диоду уже никого не удивишь: тем же самым могут "похвастаться" более дешевые ленты с чипами ws2812b и ws2813.
Важным плюсом адресной ленты ws2815 по сравнению с ними является ее более высокое напряжение 12v против 5v. На практике это дает более удобное подключение (можно тянуть провода дальше и подключать больше ленты в одну линию), а также - экономию на блоках питания (блоки с напряжением 12v заметно дешевле, чем их аналоги на 5v).
Лента ws 2815 более яркая и мощная, а также - оснащена дополнительным каналом данных, позволяющим передавать сигнал дальше даже в случае проблем с одним из диодов (у ленты ws2812b или 2811 вся линия, следующая за "проблемным" диодом просто отключилась бы). Еще одним важным плюсом адресной ленты WS2815 является ее устойчивость к морозам. Лента с чипами предыдущих поколений могла работать при температурах не ниже -25 градусов (дальше зависала), а лента WS2815 рассчитана на работу при морозах до -40, что делает ее, по сути, единственным вариантом для холодных регионов нашей страны при использовании без отопления или на улице.
Подключение:
- Убедиться, что блок питания 12v отключен от сети 220v
- Зачистить от изоляции провода в конце ленты.
- Ослабить зажимы на блоке питания (если у вас интерьерный блок питания)
- Вставить провод, соответствующий маркировке +12V (см. обозначения на плате ленты) в гнездо + блока питания и затянуть зажим
- Вставить провод, соответствующий маркировке GND в гнездо - блока питания и затянуть зажим
- Подключить контакты DIN и BI к источнику данных (контроллеру, arduino и т.д.).
- Подключить блок к сети 220v
Эксплуатация:
- Адресная лента 5050 ws2815 12V 60led не защищена от влаги и предназначена для использования внутри сухих отапливаемых помещений.
- Это низковольтная лента напряжением 12 вольт. Это значит что она не может ударить током человека. Ее можно трогать во включенном состоянии.
- Рабочая температура ленты от -40 до + 80 градусов по Цельсию. Работая при температуре ниже - 40 лента может "тормозить" или вообще не выполнять команды контроллера. Однако изменения при переохлаждении не фатальны. При повышении температуры, диоды продолжат полноценно работать.
- Эту ленту можно разрезать кратно 1 диоду.
- Адресную ленту ws2815 можно использовать с платой Arduino.
