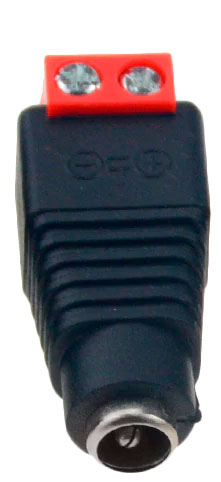

Коннектор питания DC «мама» с винтовыми зажимами для ленты

Коннектор питания DC «мама» с винтовыми клеммами - гнездо питания для светодиодной ленты: оно превращает её обычные провода в разъём под штекер «папа». Провода зажимаются винтами под отвёртку, паять ничего не нужно, а подсветку потом подключают и отключают одним движением.

Типичная задача: есть адаптер или блок питания со штекером «папа», а у ленты на конце только два провода. Прикрутите их к клеммам «мамы», плюс к плюсу и минус к минусу, - и лента готова к подключению. Если полку, ящик или витрину нужно снять, достаточно вынуть штекер: провода и сама лента остаются на месте. Получается разъём для подсветки шкафа или полки, который разбирается за секунду.

Через двухконтактное гнездо идёт только питание. Одноцветной ленте больше ничего не нужно, а у RGB и адресных лент WS2811, WS2812b, WS2813, WS2815 и WS2818 цвет и эффекты задаёт контроллер по своим проводам. В такой схеме «мама» подаёт питание на контроллер или на ленту, но сигнал управления через неё не проходит. Корпус пластиковый, чёрный.

С чем использовать гнездо DC «мама»

• адаптер или блок питания со штекером «папа» - подключить ленту к адаптеру без пайки;
• подсветка полки, ящика или шкафа, которую иногда снимают;
• витрина или выставочный стенд: разобрали, отключили, увезли;
• пара с коннектором «папа» с винтовыми зажимами - разъёмная линия питания на проводах;
• переходник с гнезда DC на провода для удлинения кабеля до ленты;
• временная подсветка для праздника или фотосъёмки.

Как закрепить провода в клеммах

Работайте при отключённом блоке питания. Снимите с концов проводов немного изоляции, ослабьте винты клемм, заведите жилы под зажимы и затяните. Соблюдайте полярность: плюс ленты - к плюсу гнезда, минус - к минусу. После затяжки слегка потяните провод: он не должен выходить из клеммы. Затем вставьте штекер «папа» и включите блок. Так ленту можно подключить без пайки за пару минут.

Гнездо работает в низковольтной части схемы, между блоком питания и лентой или контроллером. К розетке 220 В его не подключают, а лента на 12 или 24 В получает питание только через блок с таким же выходным напряжением.

Почему разъём DC удобнее скрутки

Скрутку или пайку однажды сделали - и без инструмента их уже не разобрать. Разъём DC с винтовыми клеммами позволяет собрать подсветку из модулей: блок, удлинитель, лента и контроллер соединяются штекерами и в любой момент меняются местами. Чтобы заменить ленту или блок, достаточно открутить два винта.

Пара «папа» и «мама» - распространённый способ подать питание на контроллеры и диммеры ленты: на большинстве из них уже стоит гнездо «мама», а у адаптеров на шнуре обычно штекер «папа». Гнездо с клеммами - ответная часть штекера DC: оно закрывает вторую сторону этой связки - на проводах самой ленты, - и вся подсветка подключается без паяльника.
