Белый коннектор для светодиодной ленты с защёлкой
:
Коннекторы с защёлкой для подключения ленты 8–10 мм, 2–5 pin: лента-лента, лента-угол-лента, лента-провод-лента, лента-провод-контроллер
Подробнее
от 21 руб. /шт
Много
Количество контактов
Тип соединения
- лента-провод
- лента-провод-лента
Описание
Коннекторы для светодиодной ленты с защёлкой позволяют соединить отрезки ленты друг с другом, подключить их к контроллеру или блоку питания без паяльника. Вставьте ленту, закройте защёлку, и соединение готово. Все варианты собраны в одной карточке, выбирайте нужный прямо здесь.
Как пользоваться
- Откройте защёлку коннектора.
- Вставьте ленту в коннектор. Контактные площадки ленты должны лежать на контактах коннектора.
- Вставьте второй элемент с другой стороны: отрезок ленты, провод или контроллер, в зависимости от варианта.
- Закройте защёлки. Перед тем как закреплять ленту, включите её и проверьте контакт.
Варианты
Лента-лента (стыковочный). Соединяет два отрезка ленты встык. Есть на 2, 3, 4 и 5 pin. Клипса непрозрачная, поэтому при высокой плотности диодов место стыка будет заметно как тёмное пятно шириной около 1,2 см.
Лента-угол-лента (угловой). Соединяет два отрезка под прямым углом. Подходит для подсветки по периметру потолка, для мебели и для подсветки экрана телевизора. Угол сам светиться не будет, но при плотности больше 30 диодов на метр это почти незаметно.

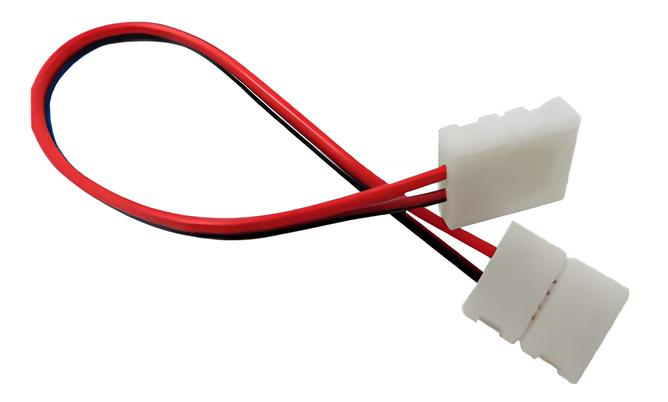

Лента-провод-лента. Гибкий провод длиной 15 см между двумя отрезками. Нужен на сложных участках, где ленту надо сильно изогнуть, обойти препятствие или оставить расстояние между отрезками. Подходит и для подключения ленты к блоку питания.
Лента-провод-контроллер. Защёлка для ленты, провод 25 см и разъём с иголочками, который вставляется в контроллер. Есть на 4 pin (RGB) и 5 pin (RGBW). Подходит для RGB и RGBW контроллеров:
- IR контроллер 24 кнопки
- IR контроллер 44 кнопки (большой пульт)
- RF mini контроллер
- музыкальный Bluetooth mini контроллер
Если у контроллера винтовые зажимы (аудио Bluetooth 504w, сенсорные 216w и 432w), отрежьте чёрный разъём, зачистите провода и зажмите их отвёрткой.
Какой коннектор выбрать по типу ленты
- 2 pin, 8 мм: одноцветная лента 2835 (60 / 120 led).
- 2 pin, 10 мм: одноцветная лента 5050 (30 / 60 led) и другая шириной 10 мм.
- 3 pin, 10 мм: адресная лента SK6812, WS2811, WS2812b.
- 4 pin, 10 мм: обычная RGB лента 5050 (30 / 60 led), адресная лента WS2813, WS2815, WS2818.
- 5 pin, 10 мм: лента RGB+W (RGBW) шириной 10 мм.
Коннекторы подходят для любой негерметичной ленты соответствующей ширины. RGBW-коннектор не подходит для ленты RGBW LUX: её ширина 12 мм.
Важно
- Коннекторы не защищают от влаги и пыли. Для влажных помещений и улицы залейте место соединения герметиком, предварительно проверив, что контакт есть.
- С герметичной лентой (в силиконе) коннектор работает только после зачистки места соединения. Сначала подключите и проверьте ленту, затем загерметизируйте.
Характеристики
Тип
Коннекторы и комплектующие
Для какой ленты
Одноцветная 8 мм, Одноцветная 10 мм, RGB 10 мм, RGBW 10 мм, Адресная 10 мм
Цвет
Белый
Ширина под ленту
8 мм, 10 мм
Количество контактов
2, 3, 4, 5 pin
Материал корпуса
Пластик
Производитель
Китай
Назначение
Соединение отрезков ленты между собой
Купить оптом
Приглашаем к сотрудничеству оптовых покупателей: магазины, монтажные и производственные организации, дизайнеров и проектировщиков. Свяжитесь с нами удобным способом — предложим лучшие цены на светодиодную продукцию.
- Две ступени оптовой цены: при заказе от 30 000 ₽ и при заказе от 300 000 ₽.
- Накопительная скидка постоянным клиентам — до 15 % от суммы всех заказов.
- Оплата по счёту с НДС и без НДС, полный комплект закрывающих документов.
- Отгрузка ежедневно: ускоренная курьерская доставка до двери и отправка любой транспортной компанией по России и СНГ.
- Работаем по схеме дропшиппинга — отправляем заказы напрямую вашим покупателям.
- Позиции под заказ привозим с производства — срок от 6 рабочих дней.
- Аксессуары
- Похожие товары
-
-
Быстрый просмотрот 380 руб. /5 м -
Быстрый просмотрот 285 руб. /5 м
-
Быстрый просмотрот 5 руб. /шт
-
Быстрый просмотрот 22 руб. /шт
-
Быстрый просмотрот 241 руб. /м
-
Быстрый просмотрРозничная цена95 руб./штОт 30.000 р85 руб./шт
-
Быстрый просмотрРозничная цена460 руб./штОт 30.000 р364 руб./шт
-
Быстрый просмотрот 1 руб. /шт
-
Быстрый просмотрот 58 руб. /шт
-
Быстрый просмотрНет в наличииот 52 руб. /шт
-
-
-
Быстрый просмотрот 50 руб. /шт
-
Быстрый просмотрот 22 руб. /шт
-
Быстрый просмотрот 25 руб. /шт
-
Быстрый просмотрот 43 руб. /шт
-
Быстрый просмотрот 50 руб. /шт
-
Быстрый просмотрот 58 руб. /шт
-
Быстрый просмотрНет в наличииот 52 руб. /шт
-
Быстрый просмотрот 21 руб. /шт
-
Частые вопросы
Какой коннектор с защёлкой нужен для ленты 8 или 10 мм?
2 pin 8 мм — одноцветная лента 2835 (60 или 120 led); 2 pin 10 мм — одноцветная 5050 (30 или 60 led) и другая лента шириной 10 мм; 3 pin 10 мм — адресная SK6812, WS2811, WS2812b; 4 pin 10 мм — обычная RGB 5050 и адресная WS2813, WS2815, WS2818; 5 pin 10 мм — лента RGB+W шириной 10 мм. Подходят для любой негерметичной ленты нужной ширины.
Как подключить ленту к коннектору?
Отключите питание, откройте защёлку и вставьте ленту так, чтобы её контактные площадки легли на контакты коннектора, соблюдая полярность: «+» к «+», у адресной ленты — по стрелкам направления сигнала. С другой стороны вставьте отрезок ленты, провод или контроллер и закройте защёлки. Перед тем как закреплять ленту, включите её и проверьте контакт.
Чем отличаются варианты соединения?
«Лента-лента» соединяет отрезки встык. Угловой — под прямым углом, для периметра потолка, мебели и подсветки телевизора. «Лента-провод-лента» — гибкий провод 15 см для сложных участков, обхода препятствий и подключения к блоку питания. «Лента-провод-контроллер» — защёлка, провод 25 см и разъём с иголочками для контроллера, на 4 pin (RGB) и 5 pin (RGBW).
Будет ли заметен стык и угол?
Клипса белая непрозрачная, поэтому на ленте с высокой плотностью диодов стык «лента-лента» заметен тёмным пятном шириной около 1,2 см. Угол сам не светится, но при плотности больше 30 диодов на метр это почти незаметно. Для незаметного стыка есть коннекторы с прозрачной клипсой — для SMD-ленты и для COB-ленты.
Как подключить RGB-ленту к контроллеру?
Вариантом «лента-провод-контроллер» на 4 pin для RGB или на 5 pin для RGBW: его разъём вставляется в контроллер — с ИК-пультом на 24 или 44 кнопки, RF mini или Bluetooth mini. Если у контроллера винтовые зажимы, как у сенсорных на 216 и 432 Вт, отрежьте чёрный разъём, зачистите провода и зажмите их отвёрткой.
Можно ли использовать коннектор на улице или с герметичной лентой?
Коннекторы не защищают от влаги и пыли. Для влажных помещений и улицы сначала проверьте контакт, затем залейте место соединения герметиком. С герметичной лентой в силиконе коннектор работает только после зачистки места соединения.
