Белый коннектор для светодиодной ленты с защёлкой

Коннекторы с защёлкой для подключения ленты 8–10 мм, 2–5 pin: лента-лента, лента-угол-лента, лента-провод-лента, лента-провод-контроллер

Подробнее

от 21 руб. /шт

Много

Количество контактов

Тип соединения

лента-лента
лента-провод
лента-провод-контроллер
лента-провод-лента
лента-угол-лента

Описание

Коннекторы для светодиодной ленты с защёлкой позволяют соединить отрезки ленты друг с другом, подключить их к контроллеру или блоку питания без паяльника. Вставьте ленту, закройте защёлку, и соединение готово. Все варианты собраны в одной карточке, выбирайте нужный прямо здесь.

Как пользоваться

Откройте защёлку коннектора.
Вставьте ленту в коннектор. Контактные площадки ленты должны лежать на контактах коннектора.
Вставьте второй элемент с другой стороны: отрезок ленты, провод или контроллер, в зависимости от варианта.
Закройте защёлки. Перед тем как закреплять ленту, включите её и проверьте контакт.

Варианты

Лента-лента (стыковочный). Соединяет два отрезка ленты встык. Есть на 2, 3, 4 и 5 pin. Клипса непрозрачная, поэтому при высокой плотности диодов место стыка будет заметно как тёмное пятно шириной около 1,2 см.

Лента-угол-лента (угловой). Соединяет два отрезка под прямым углом. Подходит для подсветки по периметру потолка, для мебели и для подсветки экрана телевизора. Угол сам светиться не будет, но при плотности больше 30 диодов на метр это почти незаметно.

Лента-провод-лента. Гибкий провод длиной 15 см между двумя отрезками. Нужен на сложных участках, где ленту надо сильно изогнуть, обойти препятствие или оставить расстояние между отрезками. Подходит и для подключения ленты к блоку питания.

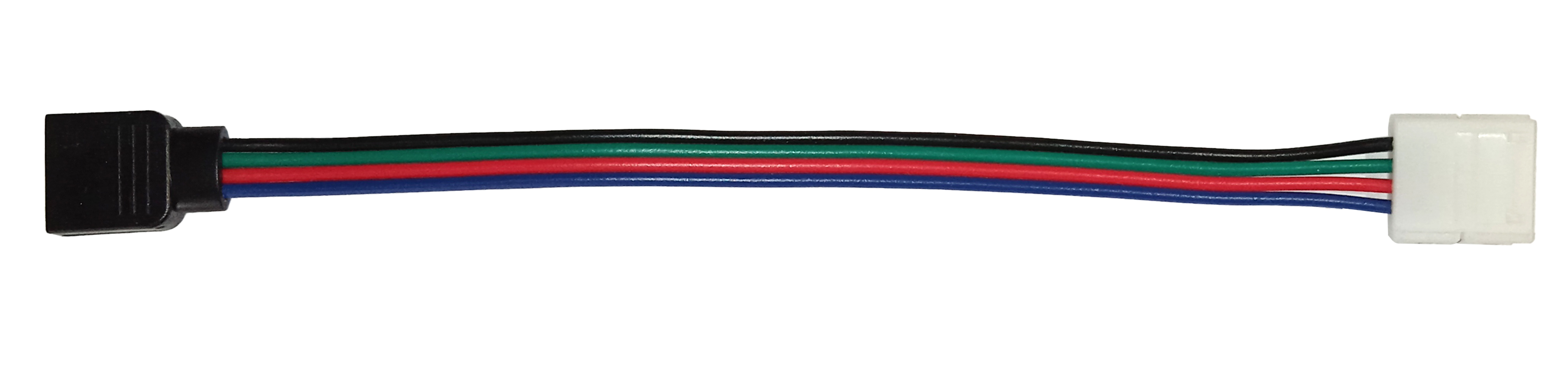

Лента-провод-контроллер. Защёлка для ленты, провод 25 см и разъём с иголочками, который вставляется в контроллер. Есть на 4 pin (RGB) и 5 pin (RGBW). Подходит для RGB и RGBW контроллеров:

IR контроллер 24 кнопки
IR контроллер 44 кнопки (большой пульт)
RF mini контроллер
музыкальный Bluetooth mini контроллер

Если у контроллера винтовые зажимы (аудио Bluetooth 504w, сенсорные 216w и 432w), отрежьте чёрный разъём, зачистите провода и зажмите их отвёрткой.

Какой коннектор выбрать по типу ленты

2 pin, 8 мм: одноцветная лента 2835 (60 / 120 led).
2 pin, 10 мм: одноцветная лента 5050 (30 / 60 led) и другая шириной 10 мм.
3 pin, 10 мм: адресная лента SK6812, WS2811, WS2812b.
4 pin, 10 мм: обычная RGB лента 5050 (30 / 60 led), адресная лента WS2813, WS2815, WS2818.
5 pin, 10 мм: лента RGB+W (RGBW) шириной 10 мм.

Коннекторы подходят для любой негерметичной ленты соответствующей ширины. RGBW-коннектор не подходит для ленты RGBW LUX: её ширина 12 мм.

Важно

Коннекторы не защищают от влаги и пыли. Для влажных помещений и улицы залейте место соединения герметиком, предварительно проверив, что контакт есть.
С герметичной лентой (в силиконе) коннектор работает только после зачистки места соединения. Сначала подключите и проверьте ленту, затем загерметизируйте.

Характеристики

Тип

Коннекторы и комплектующие

Для какой ленты

Одноцветная 8 мм, Одноцветная 10 мм, RGB 10 мм, RGBW 10 мм, Адресная 10 мм

Цвет

Белый

Ширина под ленту

8 мм, 10 мм

Количество контактов

2, 3, 4, 5 pin

Материал корпуса

Пластик

Производитель

Китай

Назначение

Соединение отрезков ленты между собой
