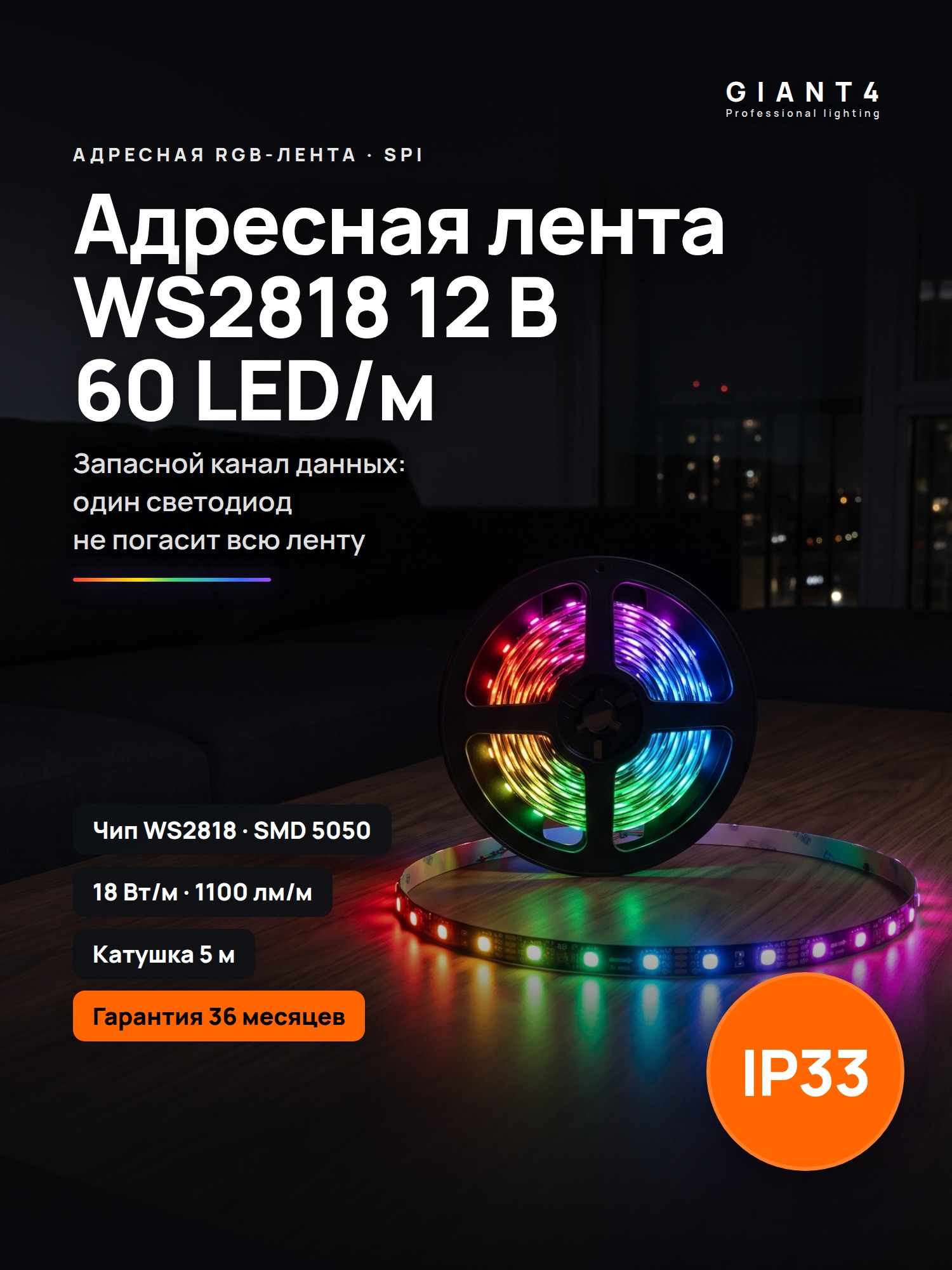

Адресная светодиодная лента WS2818 12V 60 led
Адресная лента ws2818 60 led - первая адресная лента в нашем магазине, работающая от напряжения 12 вольт (до этого у нас были только spi ленты на 5v). Кроме напряжения она отличается тем, что один чип в ней управляет тремя диодами одновременно. По сути она является аналогом ленты 2811. Более надежным аналогом с дополнительным каналом данных, улучшенной частотой обновления картинки (нет пульсации на видео, плавнее смотрятся эффекты) и чуть большей яркостью. Как уже говорилось выше, управляется она кратно трем диодам, то есть, на 1 метр этой ленты приходится 60 диодов и 20 пикселей. Такой формат несколько "размывает" анимацию если смотреть на ленту в упор. На некотором удалении разницы в общем-то нет.
Основное неоспоримое преимущество этой ленты по сравнению с другими моделями, имеющими запасной канал данных - ее дешевизна. Она дешевле не только сама по себе но и с точки зрения комплектующих: блоки питания 12v легче найти в наличии в России, и они меньше стоят. Кроме того, вам потребуется в три раза меньше контроллеров, чтобы ей управлять (т.к. чипов меньше). Особенно это актуально, если проект у вас крупный.
Что за дополнительный канал данных? В моделях адресной ленты с чипами ws2811 и ws2812b было три канала: +, GND (-) и Din (данные). Если один из диодов в линии вдруг перегорал, то данные переставали поступать, и, как следствие, вся линия после дефектного диода отключалась. В ленте с чипом ws2818, эта проблема решена наличием дополнительного канала данных. Благодаря этому в случае проблем с одним диодом, вся остальная часть ленты продолжит работать как положено.
Подключение:
- Убедиться, что блок питания 12v отключен от сети 220v
- Зачистить от изоляции провода в конце ленты.
- Ослабить зажимы на блоке питания (если у вас интерьерный блок питания)
- Вставить провод, соответствующий маркировке +12V (см. обозначения на плате ленты) в гнездо + блока питания и затянуть зажим
- Вставить провод, соответствующий маркировке GND в гнездо - блока питания и затянуть зажим
- Подключить контакты DIN и BI к источнику данных (контроллеру, arduino и т.д.).
- Подключить блок к сети 220v
Эксплуатация:
- Адресная лента 5050 ws2818 60led не защищена от влаги и предназначена для использования внутри сухих отапливаемых помещений.
- Это низковольтная лента напряжением 12 вольт. Это значит, что она не может ударить током человека. Ее можно трогать во включенном состоянии.
- Рабочая температура ленты от -25 до + 60 градусов по Цельсию. Работая при температуре ниже - 25, лента может "тормозить", или вообще не выполнять команды контроллера. Однако изменения при переохлаждении не фатальны. При повышении температуры, диоды продолжат полноценно работать.
- Эту ленту можно разрезать кратно 3 диодам.
- Адресную ленту ws2818 можно использовать с платой Arduino.
